Глава 71.
Общие сведения
При работе в графических документах может возникнуть необходимость узнать рассто! яние или угол между точками, кривыми, найти площадь фигуры и т.п. В КОМПАС!3D V9 возможно измерение различных геометрических характеристик, а также расчет массо! инерционных характеристик модели (объема, массы, координат центра тяжести, осевых и центробежных моментов инерции).
|
|
Команды измерений сгруппированы в меню Сервис, а |
|
|
кнопки для вызова команд — на панели Измерения |
Команды измерений |
Команды |
(2D) (рис. 71.1). |
вычисления |
|
|
на плоскости |
|
|
МЦХ |
|
|
|
|
|

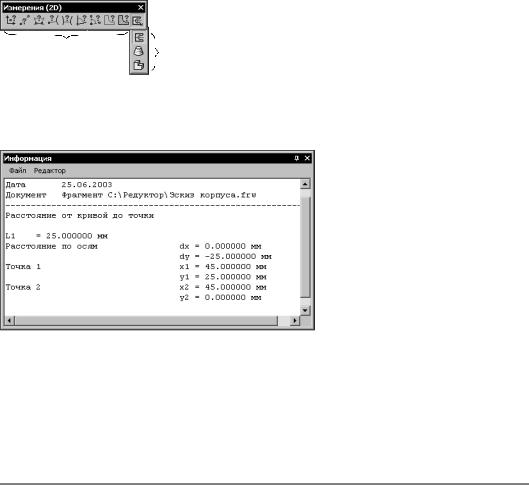

Рис. 71.1. |
|
|
71.1.Информационное окно
После вызова любой из команд из! мерений на экране появляется Ин! формационное окно. Например, на рис. 71.2 показано Информационное окно при измерении расстояния от кривой до точки.
В нем отображаются:
▼текущая дата,
▼полное имя активного документа,
▼название текущей команды,
▼результаты измерений.
Рис. 71.2. Пример Информационного окна
Вы можете перемещать курсор по тексту в окне, вводить в него произвольный текст, вы! делять фрагменты текста клавишами или мышью. Если длина списка результатов пре! вышает размеры окна, для просмотра значений пользуйтесь линейками прокрутки.
Информационное окно имеет собственное меню, состоящее из двух пунктов: Файл и Редактор. Команды меню описаны в таблицах 71.1 и 71.2 соответственно.
Табл. 71.1. Команды меню Файл
Команда |
Позволяет |
|
|
Сохранить |
Сохранить содержимое Информационного окна в текстовом |
|
файле* (*.txt). После вызова команды на экране появляется |
|
диалог. Укажите в нем имя файла для записи**. |
248
Глава 71. Общие сведения
Табл. 71.1. Команды меню Файл
Команда |
Позволяет |
|
|
Печать... |
Напечатать содержимое Информационного окна. После вызова |
|
команды на экране появляется диалог настройки параметров |
|
печати. |
Выход |
Завершить текущую команду измерения без сохранения |
|
результатов. |
|
|
*Файл записывается в формате текста Windows (кодировка АNSI) и может в дальнейшем использоваться в любых Windows!приложениях.
**Если выбрать существующий текстовый файл, на экране появится запрос «Добавить текст в конец файла?». В случае положительного ответа имею! щийся в файле текст будет дополнен результатами измерений, отрицательного — заменен.
Табл. 71.2. Команды меню Редактор
Команда |
Позволяет |
|
|
Вырезать |
Вырезать выделенный фрагмент текста в буфер обмена Windows. |
Копировать |
Скопировать выделенный фрагмент текста в буфер обмена |
|
Windows. |
Вставить |
Вставить текст из буфера обмена Windows. |
Удалить |
Удалить выделенный фрагмент текста. |
Выделить все |
Выделить весь текст в Информационном окне. |
Шрифт... |
Выбрать шрифт текста в Информационном окне. После вызова |
|
команды появляется диалог настройки шрифта. |
Найти... |
Найти заданный фрагмент текста. После вызова команды на экране |
|
появляется диалог, в котором можно ввести текст и настроить |
|
параметры поиска. |
|
|
Сведения в Информационном окне обновляются после указания очередного объекта из! мерения. Поэтому редактирование текста в окне целесообразно только после заверше! ния измерений.
Кнопка Прикрепить в заголовке Информационного окна включает режим его автома! тического сворачивания.
Кнопка Закрыть позволяет завершить текущую команду измерения.
249
