доступным, а при включении — размер делается информационным, и поле Значение становится недоступным.
Завершив установку значения размера, нажмите кнопку ОК диалога.
Если выполнение фиксации или изменения значения размера невозможно, то на экране появится соответствующее сообщение.
Переменная, поставленная в соответствие ассоциативному размеру, называется связан( ной. Соответствие между связанной переменной и размером является взаимно одно! значным. Значение связанной переменной равно значению размера.
Имя связанной переменной отображается в скобках на размерной линии. На печать оно не выводится.
Диалог установки значения размера можно вызвать и без использования специальной команды — достаточно дважды щелкнуть мышью на его размерной надписи. Двойной щелчок на любой другой части размера (например, на размерной линии) запустит про! цесс редактирования размера.
55.17. Параметризация объектов
Чтобы полуавтоматически наложить некоторые типы связей и ограничений на геометри! ческие объекты, выделите их (о способах выделения объектов см Том I, раздел 8.5 на с. 89) и вызовите команду Параметризовать объекты.
На экране появится диалог настройки параметриза! ции (рис. 55.2). Элементы управления этого диалога представлены в таблице 55.1.

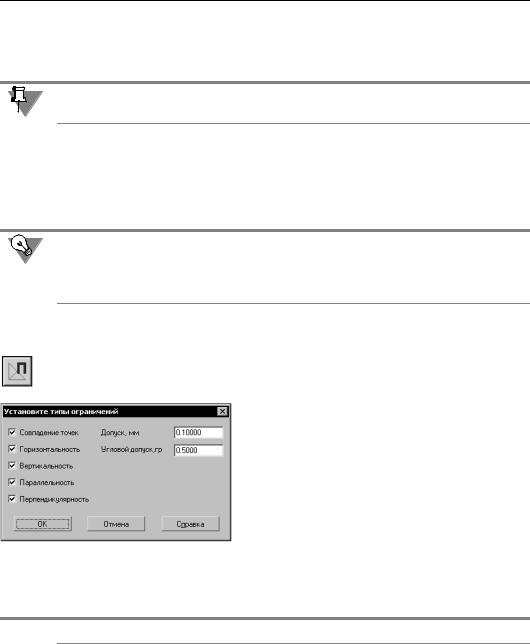

Рис. 55.2. Диалог настройки параметризации выделенных объектов
Табл. 55.1. Элементы управления диалога настройки параметризации объектов
Элемент |
Описание |
Совпадение точек Включите опции, соответствующие типам связей и Горизонтальность ограничений, которые требуется наложить на выделенные
Вертикальность объекты.
Параллельность
Перпендикулярность
136
Глава 55. Наложение связей и ограничений
Табл. 55.1. Элементы управления диалога настройки параметризации объектов
Элемент |
Описание |
|
|
Допуск, мм |
Поле ввода допуска для совпадения точек. |
|
Если расстояние между характерными точками |
|
параметризуемых объектов меньше заданного допуска, то эти |
|
точки будут объединены*. |
Угловой допуск, гр |
Поле ввода углового допуска. |
|
Если параметризуемые отрезки или прямые отклонены от |
|
горизонтали или вертикали на угол, меньший углового допуска |
|
и включены опции Горизонтальность и Вертикальность, то |
|
эти объекты станут соответственно горизонтальными или |
|
вертикальными*. |
|
Если параметризуемые отрезки или прямые параллельны или |
|
перпендикулярны с угловым допуском, меньшим указанного, и |
|
включены опции Параллельность и Перпендикулярность, |
|
то эти объекты станут соответственно параллельными или |
|
перпендикулярными*. |
*Произойдет автоматическое выполнение соответствующей команды наложения на объекты связей и ограничений.
При большом количестве выделенных объектов время выполнения команды может быть достаточно длительным.
