Министерство образования РФ

Казанский Государственный Технический Университет

имени А. Н. Туполева

Кафедра компьютерных систем

Устройство умножения с плавающей запятой.

Курсовой проект

По дисциплине «машинная арифметика и микропрограммное управление»

Выполнил студент: Тарасов.К.А. гр.304

Руководитель: Бикмухаметов.Р.Р

Нижнекамск 2008

Первый этап:

P1 = RGM1 (16)

P2 = RGM2(0)

P3 = RGM2 (1)

P4 = RGM1 (0)

P5 = RGР2 (6)

P6 = RGР2 (5)

P7 = (СТ=0)

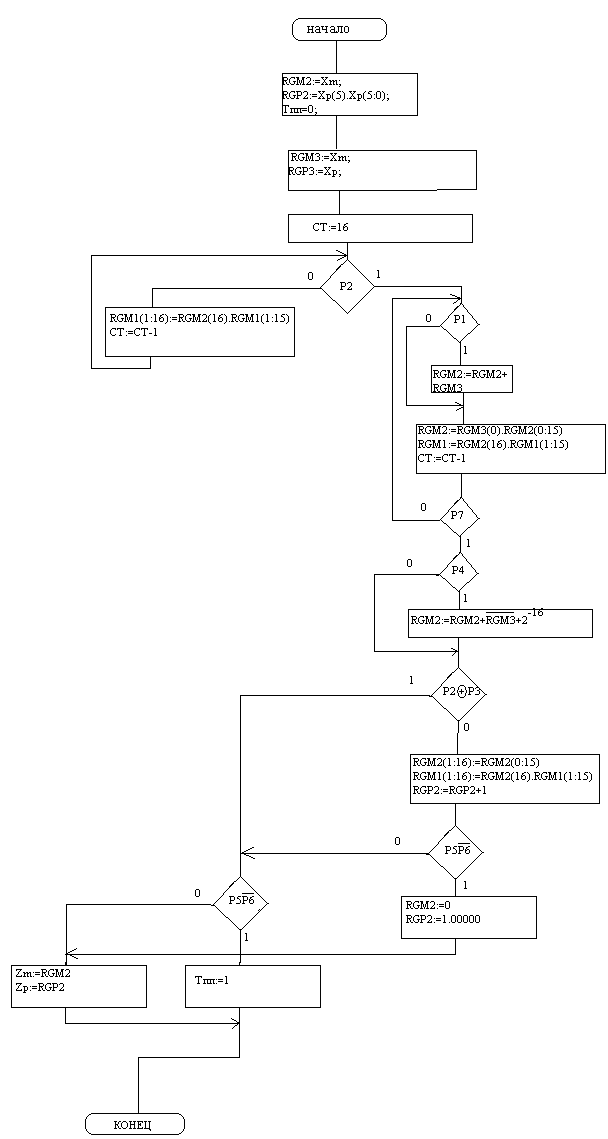

Второй этап:

MO1: RGM2:=Xm; RGP2:=Xp(5).Xp(5:0); Tпп:=0;

MO2: RGM3:=Xm; RGP3:=Xp;

MO3: RGP2:=RGP2+1

MO4: CT:=16;

MO5: RGM1(1:16):=RGM2(1:16).RGM1(1:15);

MO6: CT:=CT-1;

MO7: RGM2:=RGM2+RGM3;

MO8: RGM2:=RGM3(0).RGM2(0:15);

MO9: RGM2:=RGM2+RGM3+2^-16;

MO10: RGM2(1:16):=RGM2(0:15);

MO11: RGM1(1:16):=RGM2(1:16).RGM1(1:15);

MO12: RGM2:=0;

MO13: Tпп:=1;

MO14: RGP2:=1.00000;

MO15: Zm:=RGM2; Zp:=RGP2;

Третий этап:

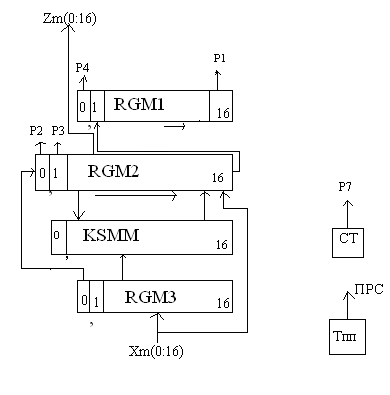

Функциональная схема ОЧ. Лист №1.

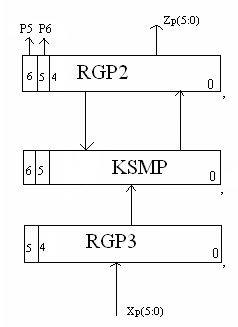

Для порядков и мантисс.

№МО	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
УС	У3 У11 МК(1) МК(4) У6	У1 У9	У10 МК(3) МК(7)	У7	У3 МК(5)	У8	У1 У3 МК(2)	У2 У3 МК(2)	У3 МК(0)	У3 МК(2)	У4 У3 МК(6)	У12	У5	У13	У14 У15

y1 = RGM3

y2 = Tзн1

y3 = RGM2

y4 = RGM1

y5 = Tпп

y6 = Tпп

y7 = CT

y8 = CT

y9 = RGP3

y10 = Tзн2

y11 = RGP2

y12 = RGM2

y13 = RGP2

y14 = Zm

y15 = Zp

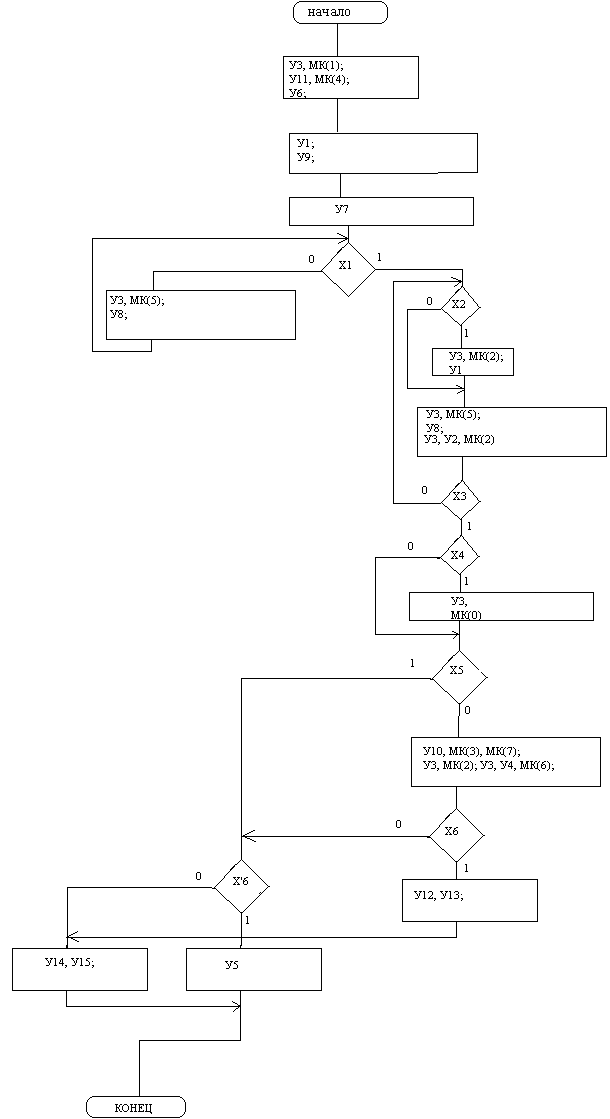

Четвёртый этап:

Пятый этап:

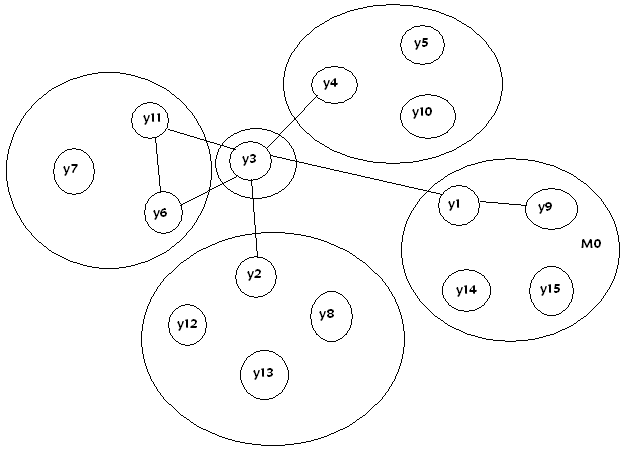

Граф смежности:

Mунив={y3}

М0 = { y1, y9, y14, y15 }

M1 = { y6, y7, y11 }

M2 = { y2, y8, y12, y13 }

M3 = { y4, y5, y10 }

M_{ј j}

y3
	y1	y9	y14	y15	0	0
	y6	y7	y11	-	0	1
	y2	y8	y12	y13	1	0
	y4	y5	y10	-	1	1

Шестой этап:

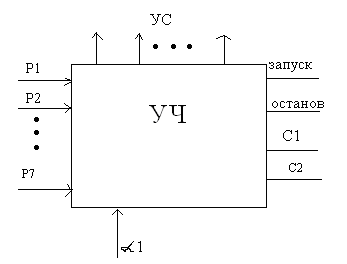

Функциональная схема УЧ. Лист №2.

Седьмой этап:

Список литературы.

1. Р.Р.Бикмухаметов. “МА и МПУ”. Учебное пособие. Казань, КГТУ-КАИ, 1996

2. С.А.Майоров, Г.И.Новиков. Принципы организации цифровых машин, “Машиностроение”, 1974.

3. М.А.Карцев. Арифметика цифровых машин. М ., ”Наука”, 1969.

4. М.А.Карцев, В.А.Брик. ВС и синхронная арифметика. М.,”Радио и связь”,1981.

5. Методические указания к КР по дисциплине “Процессоры”. Казань. 1994.

6. Справочник. Интегральные схемы. Под ред. Тарабрина, “Радио и связь”.1983.

7. Справочник. Применение интегральных микросхем в ЭВТ.,”Радио и связь”.1987.
