4. ГРАФИЧЕСКАЯ РАБОТА «РАЗРЕЗЫ СЛОЖНЫЕ»
4.1. О выполнении работы «Разрезы сложные»
Цель выполнения работы – приобретение студентами практических навыков по выполнению ступенчатых и ломаных разрезов, а также закрепление навыков планирования чертежа, построения изображений, простановки размеров на чертежах. Ступенчатые разрезы выполняются по заданиям, приведенным в разделе 4.2, а ломаные по заданиям, приведенным в разделе 4.3.
На приведенных заданиях не указаны размеры деталей – студент должен замерить их циркулем – измерителем непосредственно на задании. Чертежи должны выполнятся в масштабе 2:1, формат чертежей А3 (420х297).
Обращаем внимание студентов, что в ряде заданий приведенных проекций недостаточно для полного и однозначного представления детали. Поэтому убедительно советуем внимательно отнестись к выбору количества и состава изображений.
Примеры выполнения работы «Разрез ступенчатый» приведен на рис.4.1, а работы «Разрез ломаный» на рис.4.2.
55

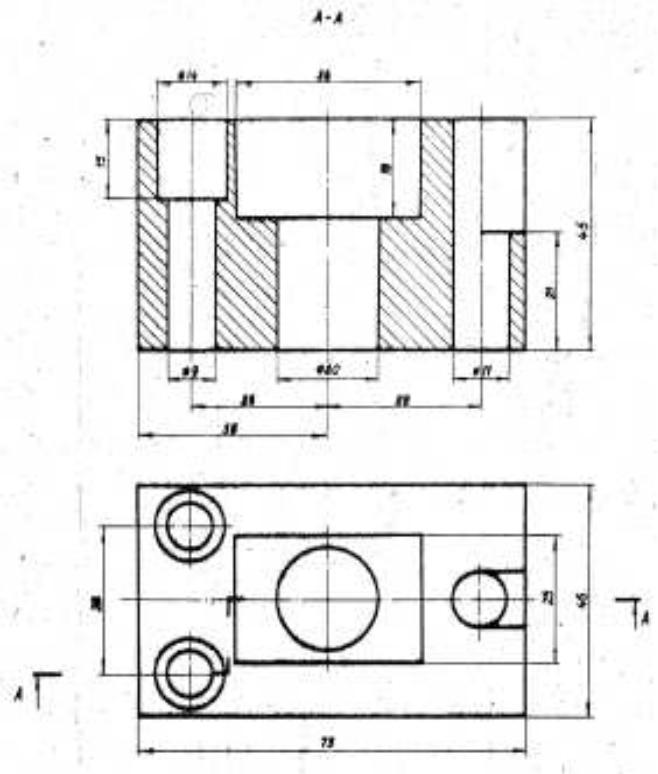

Рис. 4.1
56

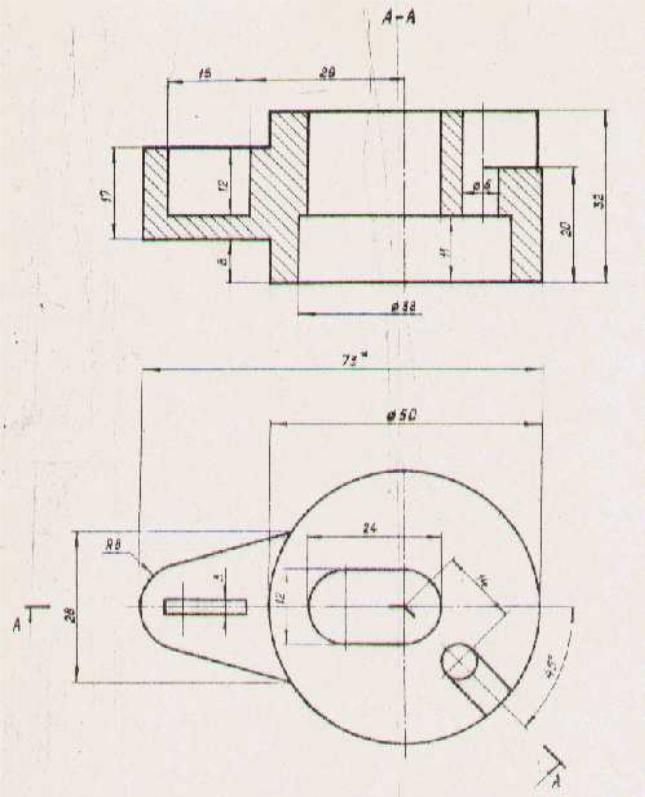

Рис. 4.2
57

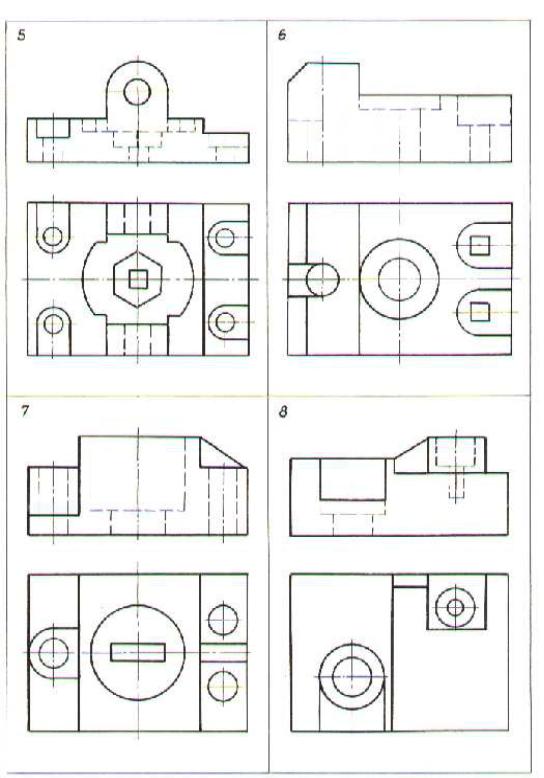

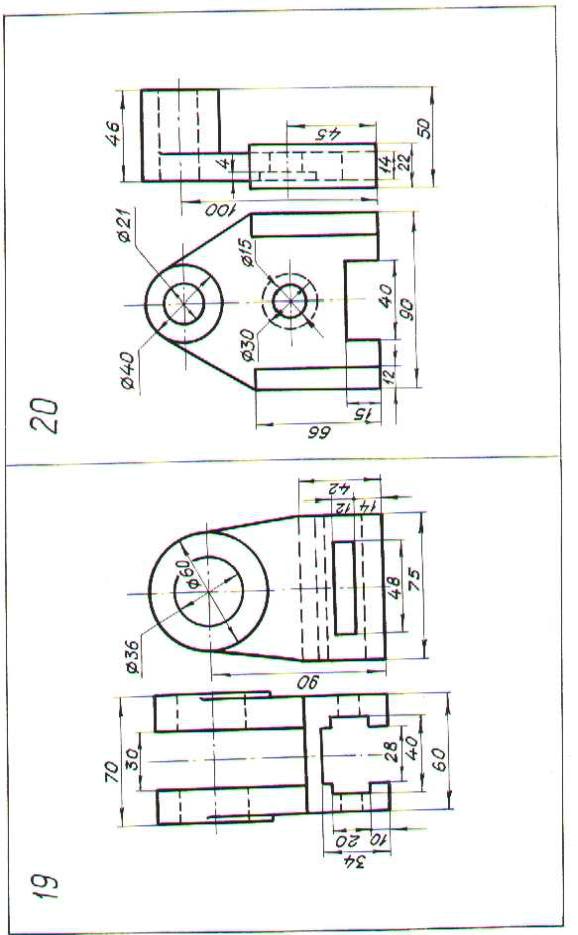

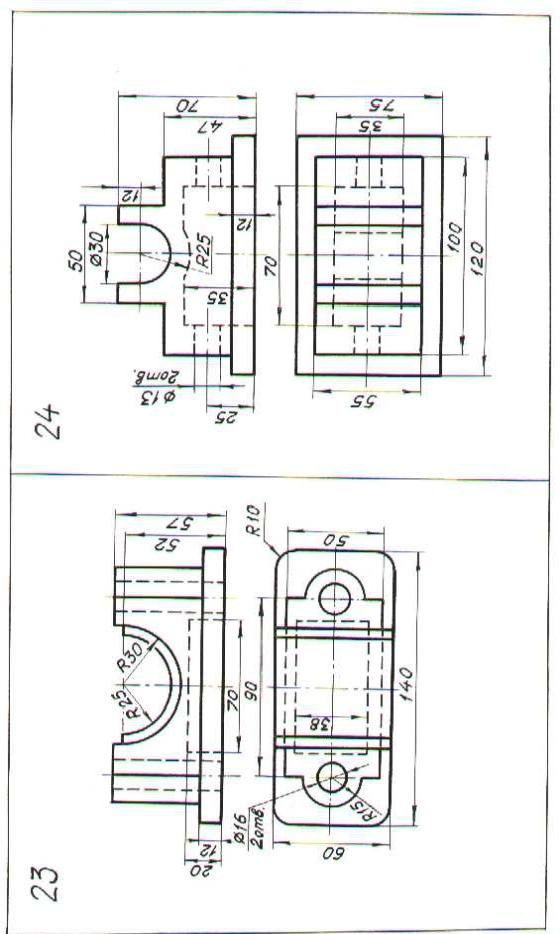

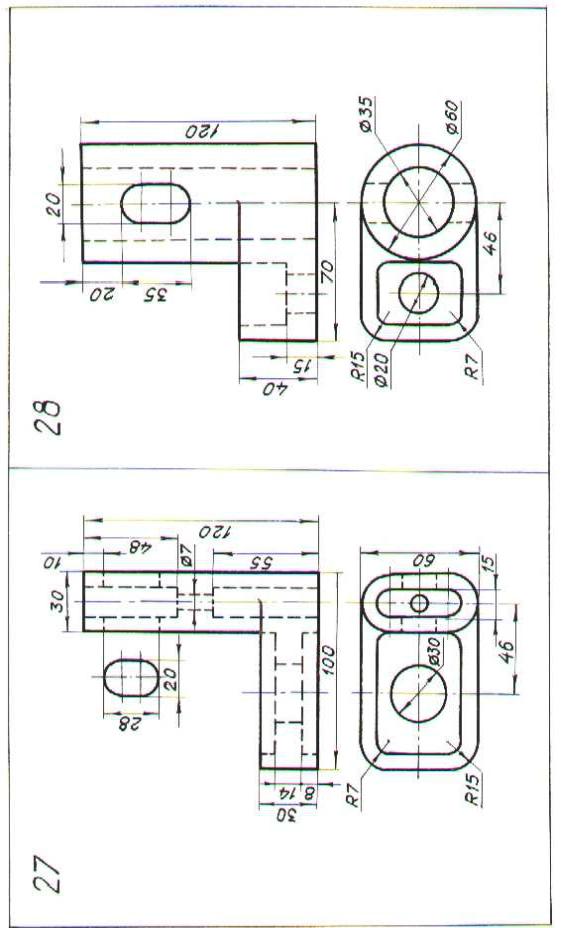

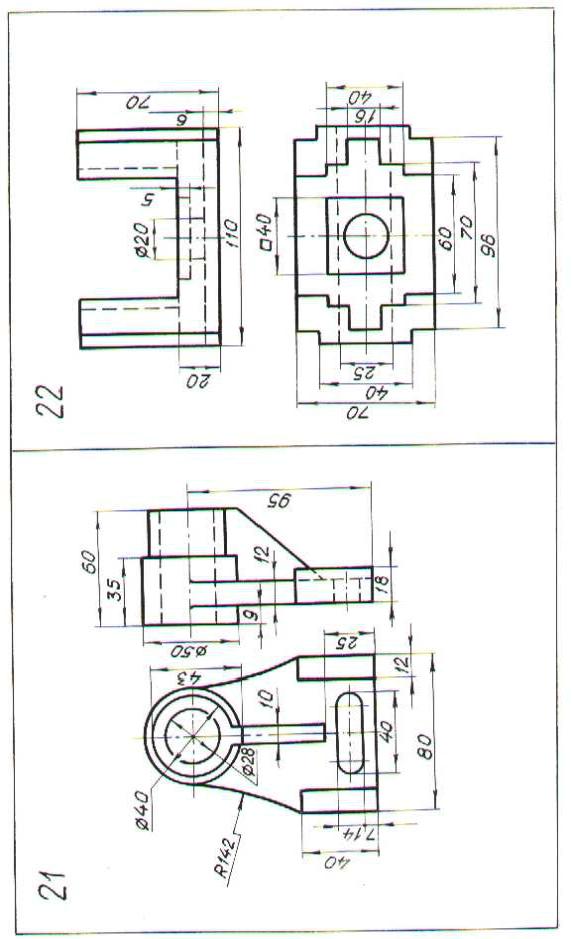

4.2. Задания на выполнение работы «Разрезы ступенчатые»
