1.ВВЕДЕНИЕ

Изображения составляют основу любого чертежа, поэтому ГОСТ 2.305-68* «Изображения. Виды, разрезы, сечения» является одним из основополагающих стандартов Единой системы конструкторской документации (ЕСКД). Естественно, что при изучении курса «Начертательная геометрия. Инженерная графика» изучению этого стандарта уделяется большое внимание. В частности, по разделу «Разрезы» студентами выполняется две работы: «Разрезы простые»

и«Разрезы сложные».

Вэто же время изложение материала в самом стандарте, а также широко

используемых студентами справочниках [1], рассчитанных на уже подготовленного читателя, вызывает непонимание некоторых моментов у ряда студентов, впервые изучающих этот материал.

Данные методические указания не являются простым изложением ГОСТ 2.305-68* - наряду с изложением материалов стандарта, для изучающего, учитывая его подготовку, даются подробные разъяснения тех аспектов, которые вызывают у студентов определенное непонимание.

2.ИЗОБРАЖЕНИЯ

В соответствии с ГОСТ 2.305-68* изображения делятся на виды, разрезы, сечения.

Изображения выполняются на чертежах по методу ортогонального (прямоугольного) проецирования. При этом за основные плоскости проекций принимаются шесть взаимно перпендикулярных граней куба, одна из которых совмещается с фронтальной плоскостью проекций.

2.1. Виды

Вид – изображение обращенной к наблюдателю видимой части

поверхности предмета. Виды делятся на основные, дополнительные и местные. Основными видами называются проекции находящегося внутри куба предмета на шесть его граней (рис. 2.1). При этом предмет располагают

таким образом, чтобы на фронтальной плоскости проекций получался вид, дающий наиболее полное представление об изображаемом предмете. Этот вид принимается на чертеже в качестве главного вида.

ГОСТ 2.305-68* устанавливает следующие названия основных видов:

-на грани 1 (совмещенной с фронтальной плоскостью проекций) – вид спереди (главный вид);

4

-на грани 2 – вид сверху;

-на грани 3 – вид слева;

-на грани 4 – вид справа;

-на грани 5 – вид снизу;

-на грани 6 – вид сзади.

-

Рис. 2.1

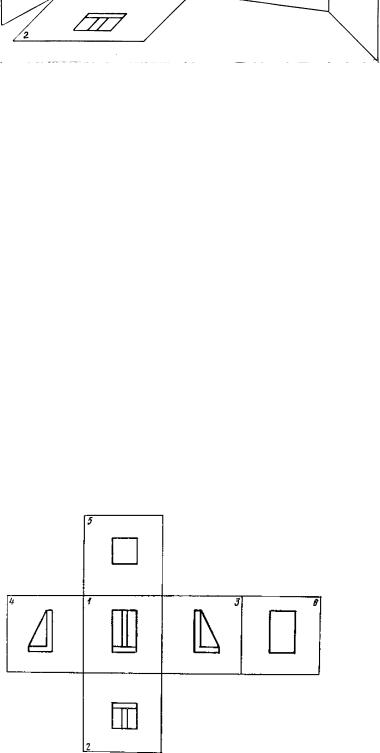

При «раскрытии граней куба» основные виды располагают как показано на рис. 2.2.

Из сказанного не значит, что при выполнении чертежа какого-либо

технического объекта (детали, сборочной единицы, изделия) необходимо выполнять все шесть основных видов. Обычно, при выполнении чертежей используются три основных вида: вид спереди (главный вид), вид сверху и

вид слева.

Более того, количество видов (точнее изображений) на чертеже должно

быть наименьшим, но обеспечивающим полное и однозначное

Рис 2.2 5

представление об изображаемом предмете. В ряде случаев на чертеже может быть достаточно одного изображения, например, для деталей типа «плоский контур» (рис. 2.3) или для деталей типа «вал» (рис. 2.4.)

Часто для полного и однозначного представления предмета бывает достаточно двух изображений, например, главного вида и вида слева, или главного вида и вида сверху, в ряде случаев приходится применять все три вышеназванные основные виды или заменяющие их разрезы.

В любом случае решение этой задачи для каждой конкретной детали требует индивидуального анализа и может быть решено методом перебора вариантов:

1.рассматривается возможность выполнения одного изображения. В случае, если этот вариант не подходит, рассматривают

2.возможность выполнения двух изображений. При этом анализируют варианты: главный вид – вид сверху; главный вид – вид слева. В случае, если ни один из этих изображений не отвечает сформулированным выше требованиям, рассматривают

3.возможность выполнения трех изображений.

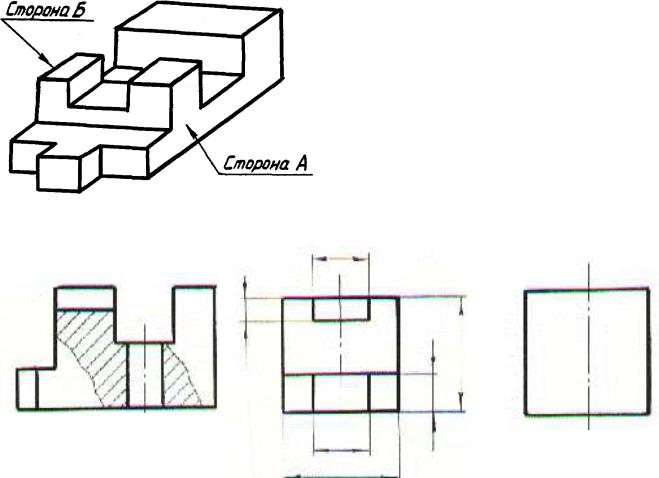

При выборе главного вида следует учитывать, что кроме ясного представления о форме и размерах предмета он должен обеспечивать рациональность размещения информации на остальных изображениях чертежа, например, при выборе главного вида детали, изображенной на рис. 2.5, равноценные изображения дают виды с передней стороны А и задней стороны Б. При выборе в качестве главного вида – вида со стороны А на виде слева получается информационно насыщенное изображение, на котором можно, например, указать шесть размеров детали (рис. 2.6а). При выборе в

6

штрихуется в соответствии с требованиями ГОСТ 2.306-68 «Графическое обозначение материалов».

Разрезы разделяются:

1) в зависимости от числа секущих плоскостей на: а) простые (при одной секущей плоскости);

б) сложные (при двух и более секущих плоскостях); 2) в зависимости от положения секущей плоскости в пространстве на:

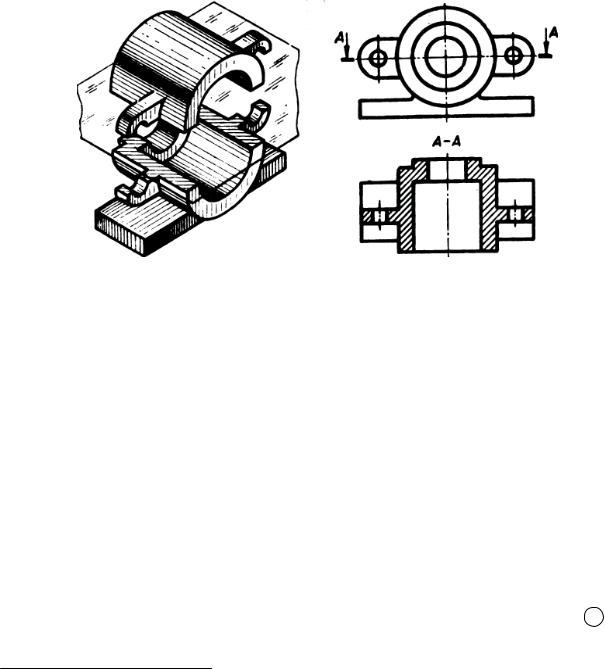

а) вертикальные, из которых наиболее часто применяются фронтальные (рис. 2.9 - разрез А-А) и профильные (рис.2.9 – разрез Б-Б); б) горизонтальные (рис. 2.10);

в) наклонные (рис.2.11, 2.12).

Рис. 2.9

9

Фронтальные, горизонтальные и профильные разрезы обычно располагают на месте соответствующих основных видов (рис.2.9, 2.10)*. Однако простые разрезы могут быть расположены также на любом свободном месте чертежа.

Рис.2.10

Мысленное рассечение предмета при выполнении разреза относится только к данному разрезу и не влечет за собой изменения других изображений. Так, на рис.2.9 видно, что выполнение фронтального разреза на месте главного вида и профильного разреза на месте вида слева никак не отражается на виде сверху.

Наклонные разрезы применяют в тех случаях, когда для изображения внутреннего устройства предмета секущую плоскость приходится располагать наклонно по отношению к горизонтальной плоскости проекций (рис. 2.11). Наклонные разрезы строят в соответствии с направлением проецирования, указанного стрелками на обозначении секущей плоскости. Располагают наклонный разрез как в проекционной связи с рассекаемым предметом (рис.2.11), так и на свободном месте чертежа (рис.2.12а). Более того, наклонный разрез может быть повернут до совпадения осей наклонного разреза с основными осями изображаемого предмета (поворот производится на угол не более 45°). При этом в обозначении наклонного разреза добавляют знак

(рис.2.12).

*В связи с этим более правильным названием изображения, помещаемого на фронтальной плоскости проекций, будет являться «главное изображение», а не «главный вид». Понятие «главное изображение» может включать в себя: главный вид, заменяющий его фронтальный разрез, соединение вида с разрезом, сложный разрез.
