Вариант 2. Незначительно повысится уровень безопасности. Предложенный вариант заключатся в том, чтобы укрепить нижнюю часть кузова ВАЗ-2114, так как при столкновении удар приходится на нижнюю часть.

Основным конкурентом АвтоВАЗа являются китайские производители автомобилей. Они находятся в одной ценовой категории с ВАЗом. Но в сознании потребителя уже заложено, что они не безопаснее. Поэтому следует увеличить уровень безопасности, не превышая стоимость автомобиля.

Технические характеристики изделия практически не изменятся. Единственное, что поменяется – появится алюминиевая балка под бампером.

2.11. Функционально-стоимостный анализ продукта «Цифровой фотоаппарат Canon PSH-A 540»

Этап 1. Подготовительный

Данный этап включает: обучение специалистов ФСА, создание организационных предпосылок для внедрения ФСА, выбор объектов ФСА с соответствующим технико-экономическим обоснованием, определение конкретных целей и задач выбранного объекта, подбор и утверждение состава исследовательской рабочей группы, составление и утверждение плана-графика и т.д.

Функционально-стоимостный анализ (ФСА) – это метод комплексного системного исследования функций объектов, направленный на обеспечение необходимых потребительских свойств объектов и минимизацию затрат на их проявление на всех этапах их жизненного цикла.

ФСА проводится в целях увеличения прибыли предприятия, снижения себестоимости изделий и расходов на эксплуатацию, повышения качества и конкурентоспособности изделий.

Объект ФСА – изделие, технологический процесс, производственная, организационная структура.

311

Объекты исследования представляются в виде моделей. Характер модели зависит от вида описания системы. В ФСА приняты следующие описания объектов анализа:

–структурное;

–функциональное;

–функционально-структурное.

Каждому из этих описаний соответствует определенный результат – модель объекта: структурная, функционально-структурная соответственно.

Этап 2. Информационный

В данном исследовании объектом исследования является цифровой фотоаппарат «Canon PSH-A540».

Структурная модель объекта (СМ) – условное изображение исследуемого объекта, отражающее состав и соподчиненность его элементов – носителей функции. Эта модель может быть представлена в графическом виде либо в виде чертежа со спецификацией. СМ отражает иерархическую структуру объекта. Такая модель не имеет перекрестных связей между элементами различного уровня.

Рис. 80. Структурная модель

* – в состав структурного элемента «Объектив» входит экспонометрическое устройство и комплект съемных диоптрических фотоокуляров для съемки на солнце, под водой и т.д.

312

Ключевые понятия структурной модели

Фотоаппарат – это оптико-механическое устройство для получения изображения на каком-либо носителе (фотопленка, фотопластика или, как в нашем случае, карта памяти).

Согласно представленной структурной модели (рис. 80) объект исследования – цифровой фотоаппарат «Canon PSH-A540» – включает следующие принципиальные элементы:

Объектив – создает на фотоматериале оптическое изображение объекта съемки.

Затвор – обеспечивает необходимое время экспонирования (выдержки) при выбранной экспозиции.

Видоискатель – служит для определения границ изображаемого пространства (кадра).

Механизм фокусировки объектива – служит для наводки на резкость.

Светонепроницаемая камера – емкость, где помещается источник хранения информации (в нашем случае – карта памяти).

Функциональная модель объекта (ФМ) представляет собой графическое изображение (в виде иерархической структуры) или математическое представление (в виде матрицы) состава и взаимосвязей функции объекта. В отличие от структурной, функциональная модель дает полное представление о связях и взаимоотношениях, возникающих в процессе функционирования объекта.

На верхнем уровне ФМ при графическом изображении располагаются главная и второстепенная функции объекта, на втором – основные, на третьем и последующих – вспомогательные функции объекта и его составляющих. Индексация функций производится по очередности.

Все функции, выполняемые объектом исследования, отражает приведенная выше функциональная модель (рис. 81), которая состоит из трех уровней: первый – главная функция (F), второй – основные функции (F1–F5) и третий – вспомогательные функции (F11–F52).

Табл. 99 служит пояснением к модели.

313

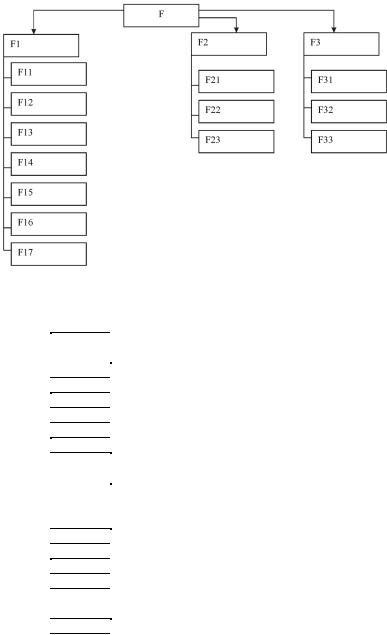

Рис. 81. Функциональная модель

Таблица 99

Для совместного рассмотрения структурной и функциональной моделей объекта используется совмещенная модель (функцио- нально-структурная модель объекта – ФСМ).

Функционально-структурная модель объекта (ФСМ) – ус-

ловное изображение исследуемого объекта в виде матрицы, получаемое путем совмещения структурной и функциональной моделей.

Совмещенная модель используется также для выявления ненужных функций и элементов объекта, распределения затрат по функциям, оценки качества исполнения функций, выявления дефектных функциональных зон и определения уровня функциональной организации.

ФСМ строится путем прямого наложения структурной модели на функциональную. По строкам матрицы выделяются материальные элементы объекта, а по столбцам – функции объекта в порядке, установленном функциональной моделью.

Для определения вклада каждого материального элемента в выполнениефункцийобъектабудемиспользоватьэкспертныеоценки.

Состав экспертной комиссии:

–руководитель проекта;

–главный бухгалтер;

–главный специалист.

Совмещенная модель рассматриваемого объекта приведена в табл. 100.

Подведемитогисоставленной совмещенноймоделиобъекта. Среди основных функций наименьшая сумма затрат прихо-

дится на функцию F3, т.е. функцию «воспроизведение», а наибольшая – на F1, т.е. на функцию «фотосъемка».

Среди вспомогательных функций можно выделить следующие наиболее затратные: F11 Выбор« режима фотосъемки», F12 «Выбор качества фотосъемки», F22 «Выбор качества видеосъемки». Самая затратная вспомогательная функция –F23 «Видеосъемкапод управлением компьютера».

Наименее затратная функция – это F14 «Включение/Отключение вспышки».

315

Таблица 100

Совмещенная модель

* В состав структурного элемента «Объектив» входит экспонометрическое устройство съемных диоптрических фотоокуляров, для съемки на солнце, под водой и т.д.

316

Этап 3. Аналитический

На данном этапе ведется построение матриц смежности, для того чтобы оценить, какая из функций важнее. Затем производится расчет абсолютных и относительных значимостей. Оценка значимостей ведется по основным и вспомогательным функциям отдельно.

При построении матриц смежности используется метод расстановки приоритетов и попарных сопоставлений.

Данные приведены в ниже.

Оценка значимости и относительной важности по основным функциям F1–F3:

Оценка значимости и относительной важности по вспомогательным функциям F11–F17:

Оценка значимости и относительной важности по вспомогательным функциям F21–F23:

317

Оценка значимости и относительной важности по вспомогательным функциям F31–F33:

Для расчета показателя абсолютной и относительной значимости строится матрица смежности. Знаки <, =, > заменяются соответствующими коэффициентами, которые называются коэффициентами предпочтения (соответственно принимают значения 1, 2, 3). Также указывается суммарное значение строки матрицы.

Матрица смежности по основным функциям F1–F3:

Матрица смежности по вспомогательным функциям F11–F17:

Матрица смежности по вспомогательным функциям F21–F23:

Матрица смежности по вспомогательным функциям F31–F33:

Для выделенных функций объекта были составлены оценки значимости и относительной важности последовательно по уровням функциональной модели: по основным и второстепенным функциям – отдельно.

Далее необходимо рассчитать показатели абсолютной и относительнойзначимости – абсолютныйиотносительный приоритет P иP′.

Для расчета абсолютной значимости (абсолютного приоритета) функций необходимо каждую строку в матрице смежности умножить на вектор-столбец.

Относительная значимость (относительные приоритеты) функций вычисляется в долях единицы (за единицу принимается сумма абсолютных приоритетов).

Расчет показателей абсолютной и относительной значимости по основным функциям F1–F3

Расчет абсолютныхприоритетов поосновнымфункциямF1–F3 PF1 = 2·8 + 3·4 + 3·6 = 16+12+18 = 46

PF2 = 1·8 + 2·4 + 1·6 = 8 + 8 + 6 = 22 F1 P+ PF2 + PF3 = = 46 + 22 + 32 = 100

PF3 = 1·8 + 3·4 + 2·6 = 8 + 12 + 12 = 31

Расчет относительных приоритетов по основным функциям

F1–F3:

Р′F1 = 46/100 = 0,46

P′F2 = 22/100 = 0,22

P′F3 = 32/100 = 0,32

Расчет показателей абсолютной и относительной значимости по вспомогательным функциям F11–F17:

Расчет абсолютных приоритетов по вспомогательным функ-

циям F11–F17:

319

PF11 = 2·20 + 3·18 + 3·13 + 3·14 + 3·10 + 3·9 + 3·14 = 40 + 54 + + 39 + 42 + 30 + 27 + 42 = 274

PF12 = 1·20 + 2·18 + 3·13 + 3·14 + 3·10 + 3·9 + 3·14 = 20 + 36 + + 39 + 42 + 30 + 27 + 42 = 236

PF13 = 1·20 + 1·18 + 2·13 + 2·14 + 3·10 + 3·9 + 1·14 = 20 + 18 + + 26 + 28 + 30 + 27 + 14 = 163

PF14 = 1·20 + 1·18 + 2·13 + 2·14 + 3·10 + 3·9 + 2·14 = 20 + 18 + + 26 + 28 + 30 + 27 + 28 = 177

PF15 = 1·20 + 1·18 + 1·13 + 1·14 + 2·10 + 2·9 + 2·14 = 20 + 18 + + 13 + 14 + 20 + 18 + 28 = 131

PF16 = 1·20 + 1·18 + 1·13 + 1·14 + 2·10 + 2·9 + 1·14 = 20 + 18 + + 13 + 14 + 20 + 18 + 14 = 117

PF17 = 1·20 + 1·18 + 3·13 + 2·14 + 2·10 + 3·9 + 2·14 = 20 + 18 + + 39 + 28 + 20 + 27 + 28 = 180

PF11 + PF12 + PF13 + PF14 + PF15 + PF16 PF17 = 274 + 236 + 136 + + 177 + 131 + 117 + 180 = 1278

Расчет относительных приоритетов по вспомогательным функциям F11–F17

P′F11 = 274/1278 = 0,214

P′F12 = 236/1278 = 0,185

P′F13 = 163/1278 = 0,128

P′F14 = 177/1278 = 0,138

P′F15 = 131/1278 = 0,103

P′F16 = 117/1278 = 0,092

P′F17 = 180/1278 = 0,141

Расчет показателей абсолютной и относительной значимости по вспомогательным функциям F21–F23:

Расчет абсолютных приоритетов по вспомогательным функ-

циям F21–F23:

PF21 = 2·8 + 3·6 + 3·4 = 16 + 18 + 12 = 46

PF22 = 1·8 + 2·6 + 3·4 = 8 + 12 + 12 = 32

PF21 + PF22 + PF23 = 46 + 32 + 22 = 100

PF23 = 1·8 + 1·6 + 2·4 = 8 + 6 + 8 = 22
