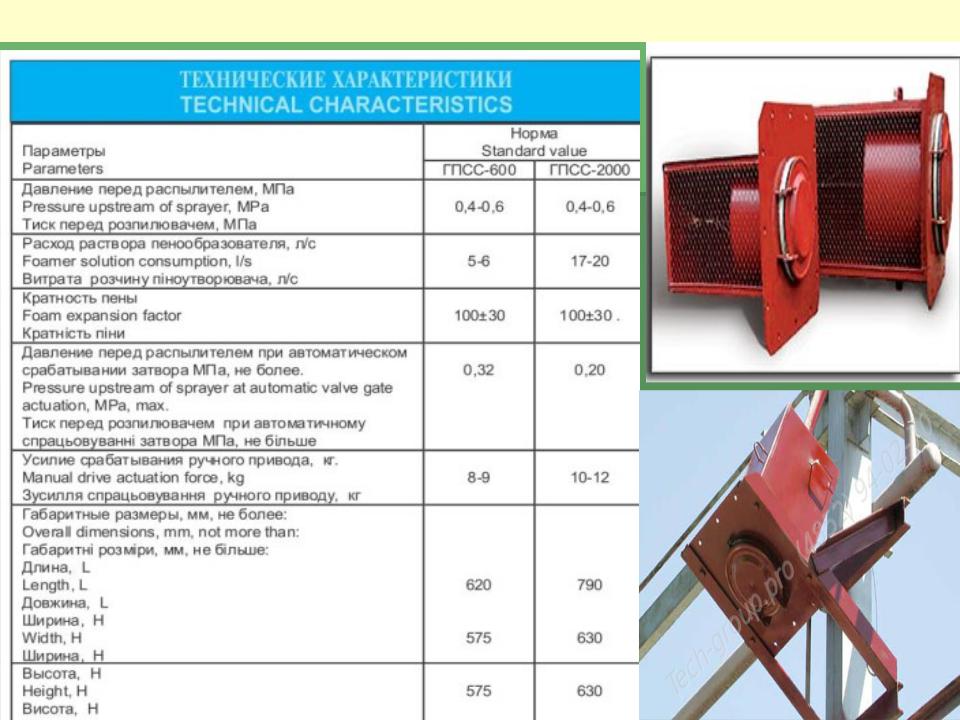

Техническая характеристика и общий вид генератора типа ГПСС

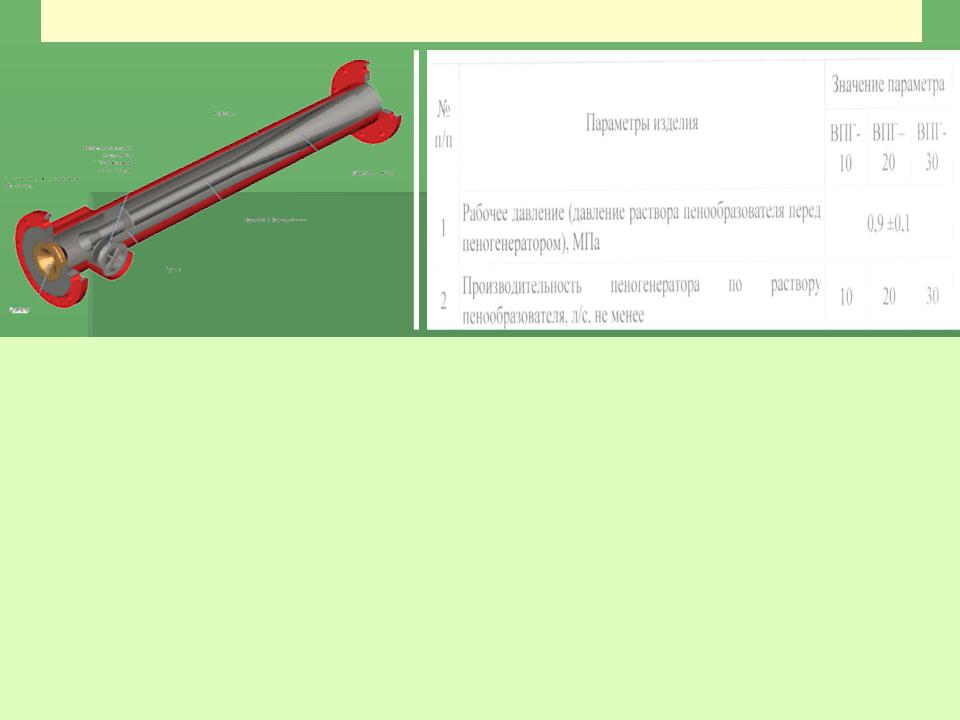

Высоконапорные пеногенераторы типа ВПГ

Высоконапорные пеногенераторы модели "Алфей" полностью удовлетворяют требованиям "Норм пожарной безопасности«. Его главным отличием является наличие самовозбуждающейся вибрационной системы на ка- мере смешения, позволяющей получить однородную мелкодисперсную пену. Это достигается тем, что камера смешения с диффузором выполнены заодно в виде упругой консольно закрепленной у основания балки.

Кольцо-груз, прикрепленный на камере смешения, установлено относительно корпуса пеногенератора с зазо- ром, за счет чего обеспечивается возможность колебания камеры смешения с амплитудой равной этому зазо- ру. Камера смешения смещена относительно оси сопла, и при соприкосновении ее со струей водного раствора пенообразователя, выходящего из сопла, она стремиться занять равновесное положение, но за счет сил упру- гости консольной балки камера смешения - диффузор) и сил противодействия при соударении кольца-груза с корпусом вновь возвращается в исходное положение. Процесс повторяется и в системе возникают устойчи- вые автоколебания, амплитуда и частота которых рассчитана и многократно проверена экспериментами. В камере смешения происходит сложнейший процесс смешивания водного раствора пенообразователя с атмо- сферным воздухом, втянутого через всасывающий патрубок и как следствие - образование пены. Вибрация этой камеры смешения обеспечивает дробление разнородной пены и получение на выходе из пеногенератора мелкодисперсной (1-2 мм в поперечнике) однородной пены. Такая пена, состоящая из мелких пузырьков, легко проходит слой легковоспламеняющейся жидкости и практически вся всплывает на ее поверхности, обеспе- чивая эффективное тушение пожара. Устойчивость к раздавливанию мелких пузырьков объясняется тем, что силы поверхностного натяжения на маленьком пузырьке очень велики и для порыва оболочки пузырька тре- буются очень большие внешние усилия. В случае разнородной структуры пузырьков пены (большие и мел- кие), большие пузырьки имеют очень тонкую оболочку и малые силы поверхностного натяжения, поэтому при прохождении через слой легковоспламеняющейся жидкости они лопаются, водный раствор пенообразовате- ля, из которого состоял пузырек, в силу своего большего удельного веса осаждается на дно резервуара и фактически не способствует тушению пожара. Горящей поверхности достигают только мелкие пузырьки. Для тушения пожара с помощью пеногенераторов требуется большее количество пенообразователя.

Роботизированная пенного пожаротушения

установка УКТП «Пурга-RХR-V80D»

Установка УКТП "Пурга-RXR-M80D" применяется для тушения пожаров на складах и базах взрывчатых веществ и боеприпасов, складах нефтехимической продукции и нефтеперераба- тывающих заводах, для взрывопожаропредотвращения и защиты особо взрывопожароопас- ных объектов, в частности на предприятиях по производству, хранению и переработке СУГ и СПГ, а так же на предприятиях с аварийно-химически опасными вещеставами (АХОВ) с по- мощью распыленных струй воды, пены низкой и средней кратности, а также быстротверде- ющей пены на основе структурированных частиц кремнезема.

Роботизированная установка на гусеничном ходу RXR-M80D

работает на дизельном двигателе, шасси – гусеничный вездеход с гидравлическим приводом. Преимущество робота RXR-M80D - его маневренность и повышенная проходимость, он может разворачи- ваться на месте, преодолевать уклоны (взбираться в гору).

Оснащёна стационарной установкой пожаротушения УКТП «Пурга», которая обладает повышенной дальностью подачи струи, повы- шенная скорость растекания пены по поверхности горения, эффек- тивна при тушении крупномасштабных пожаров на объектах неф- тяной и нефтехимической промышленности.

Шасси - вездеход с гидравлическим приводом. Способ передвиже- ния - резиновые гусеницы. Двигатель – 56 кВт (производство Deutz AG). Клиренс (расстояние от шасси до поверхности земли) - 180 мм. Масштаб наклонности: подъём по лестнице 26°, подъём по склону 35°. Масса - 1700 кг. Габаритные размеры - 2350 х 1480 х 1850 мм. Скорость движения - 0-4,2 км/ч. Может перемещать пожарные рука- ва. Тип управления - проводное или беспроводное дистанционное управление (расстояние радиоуправления ≥ 200 м). Гидроизоляция - автоматическая система защиты от попадания воды.

Система пожаротушения. Расход воды - 80 ÷ 120 л/с. Расход по пене низкой и средней кратности - 144000 ÷ 216000 л/с. Кратность пены – 30. Угол вращения рабочего органа - 270°. Угол его подъема- опускания - 0÷70°. Тип управления - беспроводное –дистанцион-ное управление с блоком управления.

Применение для пожаротушения инертных разбавителей

В качестве средств пожаротушения инертных разбавителей применяются водяной пар, азот, диоксид углерода, аргон, дымовые газы и некоторые другие вещества. Инертные разбавители снижают скорость реакции, так как часть теплоты горения расходуется на их нагрев.

Водяной пар - технологический и отработавший - используют для создания паровоз-душных завес на открытых технологических­ установках, а также для тушения пожаров в помещениях­ малого объема и технологическом оборудовании (сушилки, реакторы, колонны и др.).

Огнегасительная концентрация водяного пара при этом составляет около 30% объема.

Азот применяют главным образом при тушении веществ, горящих пламенем. Он плохо тушит вещества, способные тлеть (дерево, бумага), и практически не тушит волокнистые вещества (ткань, вата, хлопок). Огнегасительная концентрация азота в воздухе принима-ется не менее 42% объема. Разбавление воздуха азотом до содержания кислорода в пределах 12-16% объема безопасно для человека. Более высокое разбавление­ опасно.

Диоксид углерода применяют для объемного тушения пожаров на складах ЛВЖ, аккумуля- торных станциях, в сушильных печах, на стендах для испытания двигателей электрообору- дования и др. Диоксид углерода — бесцветный газ, из одного литра жидкой­ углекислоты при О °С образуется 506 л газа. Для большинства веществ огнегасительная концентрация его составляет около 30% объема.

При использовании диоксида углерода в пожаротушении необходимо учитывать его токсич- ность при высоких концентрациях. Вдыхание воздуха, содержащего 10% углекислого газа, смертельно опасно. Поэтому в системе тушения с использованием диоксида углерода нужно предусматривать сигнализирующее устройство для обеспечения своевременной эвакуации людей из помещения.

Подача диоксида углерода для тушения может быть двоякой: через раструбы-диффузоры или через перфорированный трубопровод. В первом случае происходит переохлаждение выходя- щего жидкого диоксида углерода с образованием твердого диоксида в виде снега, а эффект тушения достигается по принципу охлаждения, во втором случае - по способу разбавления.

Галогенуглеводородные составы для пожаротушения

Это - огнетушащие вещества на основе углеводородов, в которых один или несколько атомов водорода замещены на атомы галоидов. Они относятся к инги- бирующим или флегматизирующим средствам, тушение которыми происходит в результате торможения химических реакций. Наиболее эффективное действие оказывают бром-, фторпроизводные метана и этана. При этом реакционная спо- собность и склонность к термическому разложению зависят от галогена, замещаю- щего водород. Эти свойства повышаются в ряду фтор - хлор - бром — йод.

Современные торговые названия галогенуглеводородов -хладоны, ранее имели название - фреоны, а за рубежом -галлоны. В настоящее время наиболее широкое распространение для тушения пожаров получили фторсодержащие галогенуглево- дороды, такие, как хладон 23, хладон 125, хладон 218, хладон 227, хладон 318.

Вышеперечисленные хладоны - это сжиженные газы, которые плохо растворяются в воде, но хорошо растворимы во многих жидких органических веществах.

Хладоны применяют для объемного тушения, поверхностного­ тушения неболь-ших очагов пожаров и для предупреждения­ образования взрывоопасной среды. Их используют для защиты особо опасных цехов химических производств, суши-лок, окрасочных камер, складов с горючими жидкостями и т.п. Хладоны не реко- мендуется применять для тушения металлов, ряда металлосодержащих соедине- ний, гидридов металлов, а также там, где содержится кислород.

Их применение объясняется рядом специфических свойств. Хладоны обладают хорошими диэлектрическими свойствами, что делает их пригодными для тушения пожаров электрооборудования, находящегося под напряжением­. В результате высокой плотности хладоны в жидком и газообразном состоянии хорошо форми- руют струю, и капли хладона легко проникают в пламя. Низкая температура замерзания позволяет использовать их при минусовых температурах, а хорошая смачиваемость — тушить тлеющие материалы.

Хладоны, как средства тушения пожаров, не лишены и недостатков. Практи- чески все эти соединения вредны для организма человека. При этом сами хладоны являются слабыми наркотическими ядами, а продукты их термического разложе- ния обладают высокой токсичностью. Хладонам свойственна и высокая корро- зионная активность.

Твердые огнетушащие вещества - порошки

Твердые огнетушащие вещества в виде порошков обладают высокой огнетуша- щей эффективностью. Они способны подавлять горение различных, в том числе и пирофорных соединений и веществ, не поддающихся тушению водой или пеной.

Принцип тушения порошковыми составами заключается либо в изоляции горя- щих материалов от воздуха, либо в изоляции­ паров и газов от зоны горения. Кроме того, порошковые составы при поступлении в очаг горения способны инги- бировать пламя. Поэтому огнетушащий эффект, например, порошков на основе бикарбонатов щелочных металлов значительно превышает эффект охлаждения или разбавления диоксидом углерода, выделяющимся при разложении этих порошков.

Порошковые составы применяют для тушения металлов и металлоконст- рукций, металлоорганических соединений, пирофорных веществ и газового пламени.

В настоящее время выпускаются и используются в пожаротушении порошки следующего состава:

- ПСБ (бикарбонат натрия, 10% талька, 1-2% кремнийор-ганической добавки АМ-1- 300);

- ПС (углекислый натрий, 2,5% стеарата металла, 1% графита);­

- П-1А (фосфорно-аммонийные соли с добавками АМ-1-300);

- СИ-2 (силикагель марки МСК, ШСК или КСК 50%, хла-дон 114В2 50%);

- ПФ (фосфорно-аммонийные соли, 5% талька, 1-2% АМ-1-300).

Порошки состава ПСБ и ПФ способны создавать огнетушащее облако и предназ- начены для тушения пожаров углеводородов, древесины и электрооборудования.

Порошки же типа ПС создают на поверхности горящих материалов изолирующий слой и предназначены для тушения металлов, металлоорганических соединений.

Достоинства применения – высокая эффективность и универсальность приме- нения, а также возможность использования при – отрицательных температура.

Недостаток их применения – слеживаемость и комкование

Комбинированные составы в виде порошков

Комбинированные составы – это водогалогенуглеводородные эмульсии, комбинированный азотно-углекислотный состав для тушения щелочных металлов в помещениях, водные растворы двууглекислой соды, углекислой соды, поташа, хлористого аммония, поваренной соли, глауберовой соли, аммиачно-фосфорных солей, сернокислой меди, а также четырех-хлористый углерод, бромэтил и другие соединения галогенов. Разработаны также комбинированные азотнохладоновые и углекислотно-хладоновые составы для объемного тушения.

Широкое применение находят комбинированные порошки типа СИ для тушения органических жидкостей, пирофоров, гидридов металлов, некоторых кремнийорганических соединений.

Огнетушащие свойства комбинированных водных растворов солей отличаются от воды тем, что соли, выпадая из растворов, образуют на поверхности горящего вещества изолирующие пленки, на которые затрачивается определенная часть теплоты пожара. При разложении солей выделяются инертные газы.

Порошок огнетушащий ВЕКСОН-АВСE предназначен для тушения пожаров класса А (твердые горючие вещества), В (жидкие вещества), С (газообразные вещества) и электроустановок под напряжением до 1000 В. Он представляет собой дисперсную смесь минеральных солей со специальными добавками, обеспечивающими текучесть, предотвращающими слеживание и комкование порошка.

Известно применение двух составов:

- ВЕКСОН-АВСE 25 – обладает высокой способностью к водоотталкиванию и низким показателем слеживаемости.

- ВЕКСОН-АВСE 50 - обладает более высокой огнетушащей способностью.

Применяется как в помещениях, так и на открытом воздухе, в переносных и передвижных огнетушителях, автоматических установках порошкового пожаротушения и пожарных автомобилях комбинированного и порошкового пожаротушения во всех климатических зонах при температуре окружающей среды от минус 50С до плюс 50С.

Фасовка: 1. Бумажные мешки с полиэтиленовыми вкладышами массой 30 кг.

2. Полиэтиленовые мешки типа "БИГ-БЭГ" массой 1000 кг .

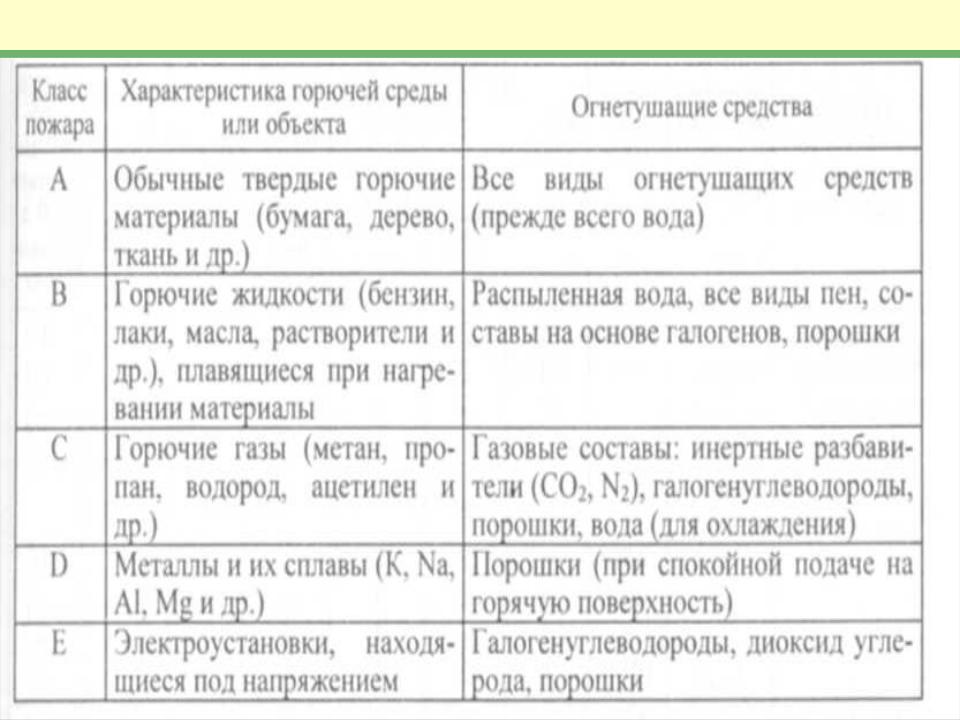

Выбор огнетушащих веществ для класса пожара

Первичные средства тушения пожара

Средства тушения пожара можно разделить на две группы:

- первичные средства тушения;

- автоматические стационарные системы пожаротушения.

Первичные средства тушения пожара применяются для тушения небольших очагов. Это - внутренние пожарные краны, огнетушители различных типов, песок и противопожарные полотнища.

Виды, количество и порядок размещения первичных средств пожаротушения регламенти- рованы нормами обеспечения первичными средствами пожаротушения, которые приведены в Общих и отраслевых правилах пожарной безопасности, например в ППБ Беларуси 01-2014.

Для размещения первичных средств пожаротушения в производственных и других помеще- ниях, а также на территории предприятия устанавливают специальные пожарные посты (щиты).

На пожарных щитах размещают только те первичные средства пожаротушения, которые могут применяться в данном помещении, сооружении, установке. Средства пожаротушения и пожар-ные посты располагаются на общедоступных наиболее посещаемых работниками местах и окрашиваются в соответствующие цвета согласно ГОСТ 12.4.026, принятый Межгосударствен-0ным советом по стандартизации, сертификации и метрологии (протокол от 10.12.2015 г. № 48-2015) и введенный в действие с 01.03.2017 г.

Работодатель или уполномоченные им должностные лица должны:

- определять виды и места опасности на производственных, общественных объектах и в иных местах, исходя из условий обеспечения безопасности;

- обозначать виды опасности, опасные места и возможные опасные ситуации сигнальными цветами, знаками безопасности и сигнальной разметкой;

- проводить выбор соответствующих знаков безопасности (при необходимости подбирать текст поясняющих надписей на знаках безопасности);

- определять размеры, виды и исполнения, степень защиты и места размещения (установки) знаков безопасности и сигнальной разметки;

- обозначать с помощью знаков безопасности места размещения средств индивидуальной защиты и средств противопожарной защиты.

Согласно ГОСТ 12.4.026 применяются следующие сигнальные цвета: красный, желтый, зеленый, синий. Для усиления зрительного восприятия цветографических изображений знаков безопасности и сигнальной разметки сигнальные цвета следует применять в сочетании с контрастными цветами - белым или черным.
