Help (Справка)
Меню Help (Справка) содержит разделы, помогающие пользоваться справочной системой, не прерывая работы с основным документом. Система справки хорошо сконструирована и содержит множество полезной информации.
Справа от строки меню расположено поле ввода, а также кнопки InfoCenter (Информационный центр), Communication Center(Коммуникационный центр) и Favorites (Избранное), которые служат для получения ответов на вопросы с помощью Интернета.
2. Нанесение размеров
Для нанесения размеров в AutoCAD служит специальная панель Dimensions (Размеры) пульта управления. Она позволяет создавать размеры различных типов, а также предоставляет доступ к параметрам редактирования размеров и размерным стилям.
Рис. 10. Панель Dimensions (Размеры) пульта управления
Линейные размеры
Самый простой и наиболее часто использующийся тип размеров в AutoCAD линейный.

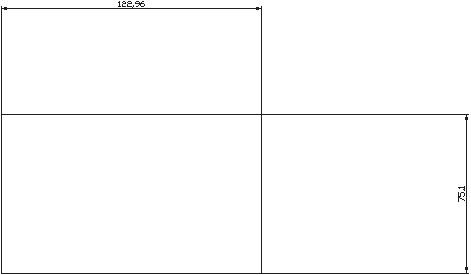

Рис. 11. Линейные размеры
Для создания линейного размера используются следующие возможности:
команда DIMLINEAR (Размлинейный);
кнопка Linear (Линейный) на панели Dimensions (Размеры) пульта управления;
пункт Linear (Линейный) в меню Dimension (Размер).
После выполнения этой команды программа выдаст запрос:
Specify first extension line origin or <select object>:
(Укажите первую выносную линию или <выберите объект>:)
Вы можете выбрать первую точку, из которой должна выходить выносная линия. После того как это будет сделано, программа выдаст следующий запрос:
Specify second extension line origin:
(Укажите вторую выносную линию:)
Далее вы получите такой запрос:
Specify dimension line location or
[Mtext/Text/Angle/Horizontal/Vertical/Rotated]:
(Укажите расположение размерной линии или
[Многострочный текст/Однострочный текст/Угол/Горизонтальный/Вертикальный/Повернутый]:)
Чтобы проставить горизонтальный или вертикальный размер, просто укажите его расположение на чертеже. Если вы хотите задать дополнительные свойства размера, выберите один из предложенных программой параметров.
Mtext (Многострочный текст). Вызывает панель инструментов Text Formatting (Форматирование текста), используя которую вы можете задать параметры форматирования для размерного текста — гарнитуру шрифта, его высоту, выравнивание и прText (Однострочный текст). Позволяет задать размерный текст. После выбора этой команды появляется запрос
Enter dimension text <>:
(Введите размерный текст <>:)
и в скобках <> указывается текст, который будет установлен по умолчанию. Обычно это число. Вы можете ввести свой текст или же оставить предложенный программой, нажав клавишу Enter.
Angle (Угол). Позволяет задать угол, на котором будет располагаться размерный текст относительно размерной линии. После выбора этого параметра появляется запрос
Specify angle of dimension text:
(Укажите угол размерного текста:),
в ответ на который необходимо ввести величину угла.
Horizontal (Горизонтальный). Позволяет проставить горизонтальный размер.
Vertical (Вертикальный). Позволяет проставить вертикальный размер.
Rotated (Повернутый). Позволяет проставить повернутый размер. После выбора этого параметра программа выдаст запрос
Specify angle of dimension line <0>:
(Укажите угол размерной линии <0>:),
в ответ на который необходимо ввести величину угла.
Построить размер можно также способом, отличным от указания двух линий. После выполнения команды DIMLINEAR(Размлинейный) в ответ на запрос программы
Specify first extension line origin or <select object>:
(Укажите первую выносную линию или <выберите объект>:)
