1. Общие положения проектирования сборных многопролетных нарезных ригелей
Сборные железобетонные ригели могут иметь форму поперечного
сечения, показанную
на рис. 1.

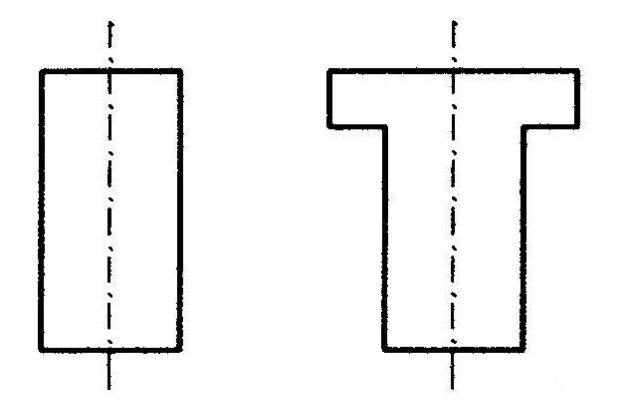

Рис.1. Форма поперечного сечения сборных ригелей
С целью повышения жесткости каркаса, экономии материалов и уменьшения конструктивной высоты перекрытия сборные ригели рекомендуется проектировать неразрезными, что осуществляется при помощи сварки выпусков арматуры, закладных деталей сопрягаемых элементов.
Сборные элементы выполняют из обычного или предварительно напряженного (при 1≥9,0м) железобетона. При этом для ригелей без предварительного напряжения рекомендуется применять бетоны классов В15, В20, В25, В30.
Ненапрягаемая арматура: рабочая - из арматурной стали классов А-III, поперечная – из арматурной стали классов А-III и А-I.
Ниже предлагаться пример расчета трехпролетного ригеля.
Ригель многопролетного перекрытия представляет собой элемент рамной конструкции. При свободном опирании концов ригеля на наружные стены и равных (или отличающихся не более чем на 20%) пролетах его можно рассчитывать как неразрезную балку. При этом возможен учет образования пластических шарниров, приводящих к перераспределению и выравниванию изгибающих моментов.
Общий план расчета ригеля:
устанавливают расчетную схему и размеры расчетных пролетов ригеля;
производят сбор нагрузок на 1 п.м. ригеля;
определяют изгибающие моменты и поперечные силы и строят огибающие эпюры М и Q;
устанавливают расчетные данные;
определяют высоту сечения ригеля;
производят подбор сечений продольной арматуры по изгибающим моментам в расчетных сечениях – в пролетах и на опорах;
выполняют расчет на поперечные силы, устанавливая диаметр и шаг поперечной арматуры;
производят расчет ригеля на монтажные нагрузки.
