жения, где происходит доосветление воды, которая собирается периферийным сборным лотком. Коэффициент использования объема в этих отстойниках повышается до 0,65, и эффективность осветления воды по снижению концентрации взвешенных веществ достигает 60—65%.

Осадок под действием гидростатического давления выгружается через центральный илопровод. Всплывающие вещества удаляются из центральной части через приемную воронку и самотечный трубопровод.

Аэротенки.

Принципы очистки сточных вод в аэротенках и основные характеристики активного ила.

Доминирующая роль в активном иле принадлежит различным группам бактерий - одноклеточным подвижным микроорганизмам с достаточно прочной внешней мембраной, способным не только извлекать из воды растворенные и взвешенные в ней органические вещества, но и самоорганизовываться в колонии — хлопья, сравнительно легко отделимые затем от очищенной воды отстаиванием или флотацией. Размер хлопьев зависит как от вида бактерий, наличия и характера загрязнений, так и от внешних факторов — температуры среды, гидродинамических условий в аэрационном сооружении и пр.

Хлопьеобразующая способность активного ила зависит главным образом от наличия питательных веществ: при слишком высоком их содержании происходят рассеивание колоний и появление нитчатых форм микроорганизмов; при их недостатке, хотя нитчатые формы микроорганизмов практически отсутствуют, размеры хлопьев ила уменьшаются и ухудшаются его седиментационные свойства. Бактерии имеют такую высокую скорость воспроизводства, что в условиях избыточного питания и отсутствия внешних сдерживающих их рост факторов 1 мг бактерий за 1 сут может привести к образованию десятков тонн живой микробиальной массы. Собственно на этой способности к быстрому размножению и, следовательно, высокой скорости потребления питательных веществ и основано использование биологических методов очистки сточных вод.

Роль других микроорганизмов и простейших в активном иле заключается в поддержании определенного равновесия видового и количественного состава ила, хорошо приспособленного к тем или иным условиям, господствующим в аэрационном сооружении, а также полноты протекания биохимических превращений, которым подвергаются органические соединения. Способность клетки вырабатывать многообразие ферментов объясняет ее высокую адаптируемость к различным видам и концентрациям загрязнений, присутствующих в сточных водах. Так, постепенное введение веществ при определенных концентрациях, ингибирующих ферментативную деятельность клеток, позволяло поддерживать эту деятельность даже при концентрациях более высоких, чем те, которые прекращали ее при внезапном введении ингибитора. Это, в свою очередь, объясняет постоянное расширение области

применения биохимических методов очистки сточных вод от производственных загрязнений.

По современным представлениям, активный ил — это скопление микроорганизмов, в которых клетки окутаны густой «паутиной» растворимых или слаборастворимых внеклеточных полимерных образований, состоящих из полисахаров, протеинов, рибонуклеиновых и дезоксинуклеиновых кислот (РНК, ДНК), которые содержат много "ключевых" функциональных групп (карбоксильные, гидроксильные, сульфгидрильные и др.), ведущих себя как анионные связующие площадки. Биохимическое и биофизическое взаимодействие между хлопьями ила и загрязнениями позволяет довольно быстро извлекать из воды и нерастворенные загрязнения за счет сорбции их активном илом, хотя они и не успевают гидролизоваться клеточным веществом. Следует отметить, что суммарная поверхность микроорганизмов достигает 100 м2 на 1 г сухого вещества ила, что в свою очередь объясняет огромную сорбционную способность ила и потребность в эффективном перемешивании содержимого бассейна. Однако основная масса изъятых таким образом мелкодисперсных и коллоидных загрязнений, не задержанных в первичных отстойниках, не гидролизуется и, следовательно, не окисляется активным илом, что приводит лишь к весовому увеличению массы ила в аэрационном сооружении.

С инженерной точки зрения определяющими для технологического и конструктивного оформления процесса биологической очистки будут являться скорости изъятия загрязнений из очищаемой воды, т.е. собственно процесса очистки воды и скорости биохимического разложения изымаемых загрязнений. В этой связи представляют интерес основные закономерности развития колонии микроорганизмов, вводимой в контакт с жидкостью, содержащей питательные вещества, при достаточном обеспечении ее растворенным кислородом. В этом развитии можно выделить следующие фазы

(рис. 8):

I - лаг-фазу, или фазу адаптации, которая наблюдается сразу после введения микробиальной культуры в контакт с питательной средой и в которой практически не происходит прироста биомассы. Длительность этой фазы зависит как от природы органических веществ и степени адаптированности микроорганизмов к ним, так и от условий, в которые вносится микробиальная масса;

II - фазу экспоненциального роста (фазу ускоренного роста) микроорганизмов, в которой избыток питательных веществ и отсутствие (или весьма незначительное присутствие) продуктов обмена веществ способствуют поддержанию максимально возможной в данных условиях скорости размножения клеток, определяемой лишь биологической сущностью процесса их воспроизводства;

III - фазу замедленного роста, в которой скорость роста биомассы начинает все более сдерживаться по мере истощения питательных веществ и накопления продуктов метаболизма в культуральной среде;

IV - фазу нулевого роста (или прекращения роста), в которой наблюдается практически стационарное состояние в количестве биомассы, свидетельствующее о равновесии между наличием питательных веществ и накопленной биологической массой;

V - фазу эндогенного дыхания (или фазу самоокисления), в которой изза недостатка питания начинаются отмирание и распад клеток, ведущие к снижению общего количества биомассы в биологическом реакторе.

Из рис. 8 видно, что отмеченным фазам роста микробиальной массы соответствует и динамика изменения концентрации питательных веществ, выраженных через БПК, и, следовательно, можно сделать следующие весьма важные для технической реализации процесса заключения:

•при биологической очистке значительная часть загрязнений, содержащихся в сточных водах, трансформируется в биологическую массу или, иными словами, растворенные и инертные взвешенные органические вещества в результате метаболической активности микроорганизмов и сорбционной способности активного ила превращаются в биологическую массу, сравнительно легко отделимую от очищенной воды;

•длительность изъятия и окисления содержащихся в сточной воде органических загрязнений будет тем короче, чем дольше масса микроорганизмов будет в контакте с ними;

•при падении содержания органических веществ в очищаемой жидкости ниже определенного предела жизнедеятельность микроорганизмов продолжается, но уже либо за счет накопленных питательных веществ, либо за счет их собственной массы, т.е. отмирания и окисления микроорганизмов со снижением общей их массы (процесс самоокисления).

Рис. 8. Зависимость прироста биомассы в аэробных условиях от концентрации питательных веществ

Установлено, что микробиальная масса, подвергшаяся воздействию фазы самоокисления, будучи введена снова в контакт с питательной средой, восстанавливает свою прежнюю метаболическую активность со значительной задержкой по сравнению с биомассой, не подвергавшейся этому воздействию.

Хотя кривая роста, основанная на количественной оценке биомассы, вырастающей на питательных веществах, имеющихся в культуральной среде, дает хорошее представление о динамике превращения массы загрязнений в биологическую массу микроорганизмов, она не отражает физиологических изменений, происходящих в клетках на разных стадиях развития биомассы в целом.

Так, если в фазах II и III идет бурный рост биомассы, культура «омолаживается» и в ней преобладают новые клетки, то в фазе IV наблюдается равновесие между ростом живых и распадом отмерших клеток, а в фазе V наблюдается преобладание отмирания клеток над их ростом. Естественно, что физиологическое состояние клеток не остается постоянным в

различных фазах роста биомассы и будет характеризоваться их различной метаболической активностью. Иными словами, возраст микробиальной культуры оказывает существенное влияние на скорость биохимических процессов, протекающих в биологическом реакторе, и его поддержание в определенном диапазоне позволит обеспечить оптимальные условия развития биомассы для достижения поставленных технологических параметров изъятия и окисления органических загрязнений из сточных вод, поступающих в аэрационное сооружение.

Необходимый возраст микробиальной культуры, ее высокая метаболическая активность и хорошая седиментационная способность достигается поддержанием лишь необходимого количества биомассы в аэрацион-ном сооружении за счет выведения из него ее прироста и обеспечением соответствующей длительности контакта биомассы с загрязнениями.

Из вышесказанного следует, что соотношение между количеством питания и массой микроорганизмов в биологическом реакторе является важнейшей характеристикой, определяющей условия протекания в нем биохимических процессов. Применительно к аэрационным сооружениям эта характеристика получила название «нагрузки загрязнений на ил». Под ней понимается количество поступающих со сточной водой загрязнений, приходящееся на единицу массы ила в единицу времени. Выражается эта величина обычно в мг или г загрязнения (ХПК, БПК или любого другого загрязнения) на 1 г сухого вещества ила в 1 ч или в 1 сут. В последние годы нагрузку загрязнений считают не на 1 г сухого вещества ила, а на 1 г сухого беззольного вещества ила, что в какой-то мере позволяет учитывать метаболическую активность ила. Это связано с тем, что в активном иле присутствует около 25 — 35% по массе минеральных веществ, не входящих в состав его микробиальных клеток и не участвующих в биохимических процессах. Следует отметить, что беззольное вещество ила также не выражает однозначно активную часть ила, поскольку в нем могут присутствовать накопленные, но не превращенные в живые микробиальные клетки органические беззольные вещества. В этой связи для количественного выражения "активности" биомассы делались попытки учета в ней концентрации дегидрогеназ, РНК и ДНК, которые, однако, не получили широкого практического применения для характеристики работы очистных сооружений.

Технологическая схема очистки сточных вод в аэротенке.

При пуске в работу вновь построенных аэротенков необходимая рабочая доза активного ила в них создается путем наращивания биомассы за счет аэрации сточной воды, в которой всегда находятся различные виды микроорганизмов. При этом расход сточной воды через аэротенк постепенно увеличивается по мере наращивания дозы ила. На вывод аэротенка в расчетный режим работы может потребоваться 2-4 недели, а иногда и более, в зависимости от температурных (и ряда других) условий. Для ускорения пуска в работу небольших по производительности аэротенков практикуется завоз некоторого количества активного ила из расположенных поблизости, уже

действующих очистных сооружений. В расчетном режиме работы аэротенков их функционирование обеспечивается тем, что после отделения от очищенной воды в сооружениях илоотделения, активный ил возвращается в аэротенки. Это означает, что активный ил в проточных условиях постоянно циркулирует между аэротенками и сооружениями илоотделения (например, вторичными отстойниками или флотаторами).

Однако, как указывалось выше, в процессе биологической очистки сточных вод в аэротенках растворенные органические вещества, а также неосаждающиеся тонкодиспергированные и коллоидные вещества переходят в активный ил, обуславливая прирост исходной биомассы. Чтобы не допустить повышения дозы ила против оптимальных значений (что привело бы, напомним, к повышенному выносу взвешенных веществ из вторичных отстойников), в аэротенк возвращается лишь то количество ила, которое поддерживает его расчетную рабочую дозу в нем. Остальной ил в виде избыточного, т.е. не требующегося для целей биологической очистки, удаляется из системы аэротенк - илоотделитель на обработку и ликвидацию. Схема реализации биологического процесса очистки сточной воды в проточном режиме в аэротенках с возвратом ила из вторичных отстойников и выведением избыточного ила на обработку получила название классической аэрации.

Эта схема включает аэрационные и отстойные сооружения, оборудование и коммуникации для подачи и распределения сточных вод по аэротенкам, сбора и подачи иловой смеси на илоотделение, отведения очищенной воды, обеспечения возврата в аэротенки циркуляционного активного ила и удаления избыточного ила, подачи и распределения воздуха в аэротенках (рис. 9). По этой схеме активный ил подается сосредоточенно на вход в аэротенк, туда же подается и подлежащая биологической очистке сточная вода после первичного отстаивания. В результате смешения воды и активного ила образуется иловая смесь. В процессе ее движения к выходу из аэротенка обеспечивается необходимая для протекания биохимических реакций длительность контакта активного ила с загрязнениями. Наиболее часто аэротенк устраивается в виде прямоугольного резервуара, разделенного продольными перегородками на отдельные коридоры шириной 4-9 м, по которым иловая смесь протекает от входа в аэротенк к выходу из него при постоянном перемешивании и обеспечении кислородом воздуха. Пребывание иловой смеси в отстойных сооружениях приводит к ее разделению под действием гравитационных сил на биологически очищенную воду и активный ил, оседающий и уплотняющийся в нижней иловой части отстойного сооружения. Концентрация ила в ней за время разделения иловой смеси может достигать 6 - 10 г/л по сухому веществу в зависимости от концентрации ила в поступающей иловой смеси, условий отстаивания и конструктивных особенностей отстойного сооружения.

Достичь дальнейшего повышения концентрации ила в этой зоне практически не удается, так как чрезмерное увеличение длительности пребывания активного ила в обескислороженной воде в отстойнике приводит, с одной

стороны, к ухудшению седиментационной способности ила и повышению выноса иловой взвеси с очищенной водой, а с другой - к ухудшению метаболических свойств ила и снижению окислительной мощности аэротенка. От концентрации ила, выводимого из отстойных сооружений, зависят расход циркуляционного ила, возвращаемого в аэротенк, и объем избыточного активного ила, а следовательно, и энергетические затраты на их перекачку, и строительные объемы сооружений, их принимающих. Поскольку концентрация ила из отстойных сооружений в 2 - 4 раза выше дозы ила, поддерживаемой в аэротенке (напомним, из условия эффективного последующего разделения иловой смеси), то циркуляционный Расход может составлять 30 - 60% расхода поступающей на очистку сточной воды.

Если проанализировать условия, в которых находится активный ил в этой схеме на всем пути его прохождения от входа в аэротенк до выхода из него, можно констатировать следующее:

1) по гидравлическому режиму движения иловой смеси вдоль сооружения аэротенк напоминает вытеснитель, где более ранняя порция иловой смеси вытесняется вновь поступившей, благодаря чему такие аэротенки получили название аэротенков-вытеснителей (рис. 10);

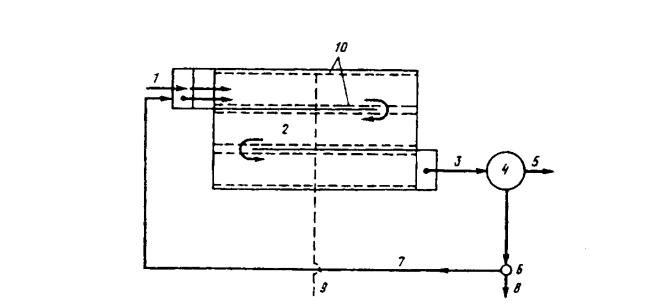

Рис. 10. Аэротенк-вытеснитель: / - сточная вода после первичных отстойников; 2 - аэротенк; 3 - иловая смесь из аэротенков; 4 - вторичный отстойник; 5 - очищенная вода; 6 - иловая камера; 7,8- циркуляционный и

избыточный активный ил соответственно; 9 - воздух из воздуходувок; 10 - аэрационная система для подачи и распределения воздуха в аэротенке

2)нагрузка загрязнений на активный ил с максимальной у входа в аэротенк постепенно снижается до практически нулевого ее значения на выходе из аэротенка по мере снижения ВПК сточной жидкости до минимально возможных ее значений при полной биологической очистке и некоторого роста дозы ила;

3)в соответствии с нагрузкой на ил снижается и потребность активного ила в кислороде, значение которой у входа в аэротенк существенно выше, чем на

выходе из него. Потребность в кислороде по длине аэротенка падает также в связи с возрастанием удельного веса трудноокисляемых органических веществ либо в сточной жидкости за счет более быстрого устранения легкоокисляемых веществ в начале аэротенка, либо в самом активном иле в процессе изъятия и накопления в нем определенного запаса питательных веществ;

4)из-за колебаний расхода сточной жидкости, поступающей на очистку, сравнительно медленной скорости продольного движения иловой смеси и достаточно высокой интенсивности аэрации иловой смеси в аэротенке происходит продольное перемешивание ранее поступивших порций жидкости с более поздними, в результате чего нарушается сходство с режимом идеального вытеснения. Это нарушение будет тем существеннее, чем ниже скорость продольного движения жидкости в аэротенке, т.е. чем шире аэротенк и, следовательно, чем он короче;

5)изымаемые из сточной жидкости загрязнения проходят полный цикл метаболических превращений в одном и том же сооружении с момента изъятия их активным илом до момента введения ила в очередной контакт с загрязнениями после возврата его в аэротенк из вторичного отстойника;

6)в случае присутствия в сточной воде токсичных или других ингибирующих биологические процессы веществ активный ил циклически подвергается их шоковому воздействию при очередном возврате его в аэротенк;

7)потребность в перемешивании иловой смеси для поддержания ила во взвешенном состоянии остается практически постоянной по всей длине аэротенка, что не позволяет полностью использовать окислительную способность подаваемого в аэротенк воздуха и отрицательно сказывается на энергетических показателях работы аэротенка.

Отмеченные особенности классической схемы очистки сточных вод в аэротенках выявлялись и изучались в процессе развития техники биологической очистки сточных вод, теоретических и экспериментальных исследований, в практике использования этой схемы в реальных условиях работы очистных сооружений. Систематизация результатов исследований и анализ опыта эксплуатации сооружений биологической очистки привели к созданию ряда модификаций классической схемы очистки сточных вод в аэротенках, совершенствующих их функционирование в тех или иных конкретных условиях.

Сооружения для стабилизации и переработки осадка.

Метантенки.

Метантенки – сооружения, предназначенные для стабилизации осадков, отделяемых в процессах очистки сточных вод. Одновременно в зависимости от принятой технологии в той или иной степени обеспечивается обеззараживание осадков. Биохимический процесс стабилизации осуществляется в анаэробных условиях и представляет собой разложение

органического вещества осадков в результате жизнедеятельности сложного комплекса микроорганизмов до конечных продуктов, в основном метана и диоксида углерода.

Конструкции метантенков. Метантенки представляют собой герметичные вертикальные резервуары с коническим или плоским днищем, выполненные из железобетона или стали.

В настоящее время разработаны типовые проекты метантенков полезным объемом 500-4000 м и диаметром 10-20 м. Для крупных очистных станций

разработаны индивидуальные проекты метантенков с полезным объемом

6000-8000 м3.

Схема метантенка представлена на рис. 11. Уровень осадка поддерживается в узкой горловине метантенка, что позволяет повысить интенсивность газовыделения на единицу поверхности бродящей массы и предотвратить образование плотной корки.

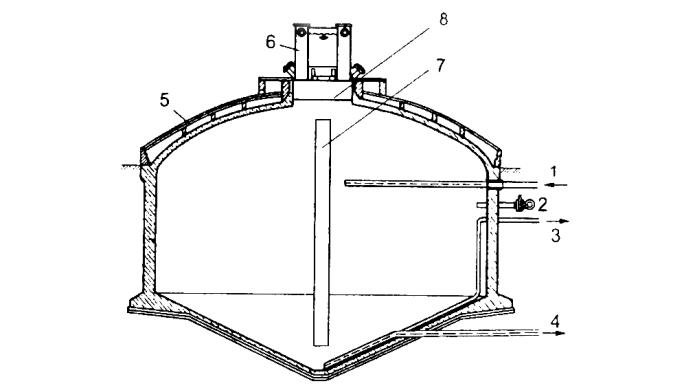

Рис. 11. Метантенк: 1 - подача осадка; 2 - паровой инжектор; 3 - выпуск сброженного осадка; 4 - опорожнение метантенка; 5 - теплоизоляция; 6 - система сбора и отвода газа; 7 - циркуляционная труба; 8 - уровень осадка

После стабилизации в метантенках осадок отправляется на обезвоживание (т.к. сырой осадок может содержать до 97% влаги) на пресс-фильтры и термические сушки. В дальнейшем обезвоженный осадок в зависимости от содержания в нем тяжёлых металлов и токсичных веществ может быть использован при работах по ландшафтной архитектуре и озеленению территорий, либо утилизирован на полигоне или сожжен в специальной печи.

Курьяновская станция аэрации (КСА) г. Москва.

Курьяновская станция аэрация - старейшая и крупнейшая станция аэрации в России, на её примере можно достаточно наглядно изучить историю развития техники и технологии очистки сточных вод в нашей стране.

Площадь, занимаемая станцией, составляет 380 га; проектная производительность - 3,125 млн. м3 в сутки; из них почти 2/3 составляют хо- зяйственно-бытовые и 1/3 промышленные сточные воды. В составе станции имеются четыре самостоятельных блока сооружений.

Развитие Курьяновской станции аэрации началось в 1950 г. после введения в

эксплуатацию комплекса сооружений пропускной способностью 250 тыс. м3 в сутки. На этом блоке была заложена промышленно-экспериментальная технологическая и конструктивная база, которая явилась основанием для разработок практически всех станций аэрации в стране, а также была использована при расширении самой Курьяновской станции.

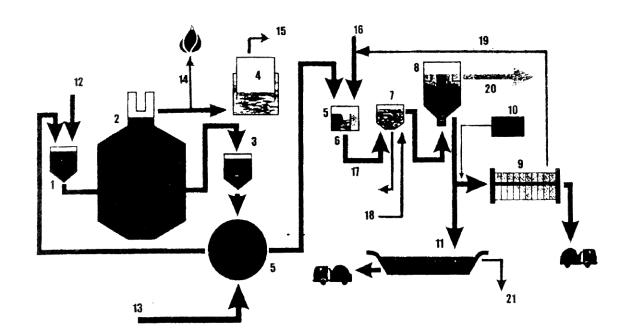

На рис. 3 и 4 приведены технологические схемы очистки сточных вод и обработки осадков Курьяновской станции аэрации.

Технология очистки сточных вод включает следующие основные сооружения: решетки, песколовки, первичные отстойники, аэротенки, вторичные отстойники, сооружения для обеззараживания сточных вод. Часть биологически очищенных сточных вод проходит доочистку на зернистых фильтрах.

Рис. 3. Технологическая схема очистки сточных вод Курьяновской станции аэрации: 1 - решётка; 2 - песколовка; 3 - первичный отстойник; 4 - аэротенк; 5 - вторичный отстойник; 6 - плоское щелевое сито; 7 - скорый фильтр; 8 - регенератор; 9 - главное машинное здание ЦБО; 10 - илоуплотнитель;

// - гравитационный ленточный сгуститель; 12 - узел приготовления раствора флокулянта; 13 - сооружения промводопровода; 14 - цех обработки песка; /5 - поступающая сточная вода; 16 - промывная вода со скорых фильтров;

17 - песковая пульпа; 18 - вода из цеха песка; 19 - плавающие вещества; 20 - воздух; 21 - осадок первичных отстойников на сооружения по обработке осадка; 22 - циркуляционный активный ил; 23 - фильтрат; 24 - обеззараженная техническая
