5.Виброплощадки
Это наиболее распространенные машины для уплотнения бетонной смеси (станковое уплотнение).
Виброплощадки классифицируются по характеру колебаний, типу применяемых вибраторов, грузоподъемников, способу крепления формы. По характеру колебаний различаются виброплощадки с круговыми гармоничными колебаниями, направленными горизонтально и вертикально, гармоническими колебаниями, негармоничными ударно-вибрационными колебаниями.
По типу вибратора различаются виброплощадки с дебалансными (эксцентриковыми), бегунковыми, электромагнитными или гидравлическими
вибраторами.
Под грузоподъемностью понимают полный вес формы +25 – 40% веса
бетонной смеси. В настоящее время выпускают в площадкой с грузоподъемностью 1,5-24т.
5.1.Виброплощадка с круговыми гармоничными колебаниями
Виброплощадка с круговыми гармоничными колебаниями (рисунок 5.1.) состоит из вибрирующей рамы 1, дебалансного вала с вибраторами 2, опорной рамы 3 и электрического двигателя 4. Валы вибраторов соединены между собой эластичными муфтами.

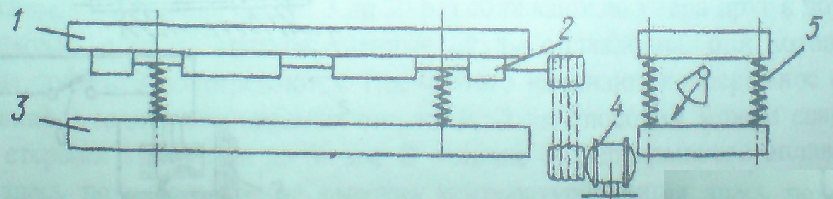

Рисунок 5.1. Виброплощадка с круговыми гармоничными колебаниями.
1: вибрирующая рама.2: дебалансного вала с вибраторами.3:опорная рама.4: двигатель
Вращение вибраторов от электрического двигателя сообщается через клиноременную передачу. Кинетический момент вибраторов регулируется путем смещения дебалансов относительно друг друга. Этот вид колебаний применяется довольно редко, так как он вызывает одностороннее смещение в форме, не обеспечивает однородности распределения амплитуд колебаний. Как правило, используются при формовании изделий, реющих небольшую массу, А до 0,4 мм, Мк = 11-28 Н-м, О до 50 кН, N-20 кВт.
5.2. Виброударная виброплощадка.
Виброплощадка с ограничителем перемещения виброблока используют для уплотнения смесей повышенной жесткости. Здесь виброблок с вертикально направленными колебаниями подвешен на пружинах 4 к раме, (рисунок 5.2.). Между вибратором и рамой устанавливают с небольшим зазором (меньше А) упругие резиновые или стальные ограничители 5. Здесь наблюдается виброударный режим работы, что повышает эффективность уплотнения бетона и снижает срок службы виброплощадки.

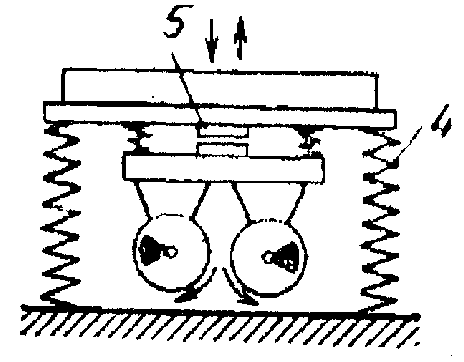

Рисунок 5.2. Виброударная виброплощадка
5.3. Виброплощадка с двухвальным блоком
Виброплощадка с двухвальным блоком крутильных колебаний используется для уплотнения смесей в изделиях больших сечений. Крутильные колебания образуются в системе путем установки дебалансов на двух валах со смещением на 180° . Валы вращаются встречно и синхронно, в результате чего появляется вращающий момент с изменяющимся направлением действия силы (рисунок 5.3.).

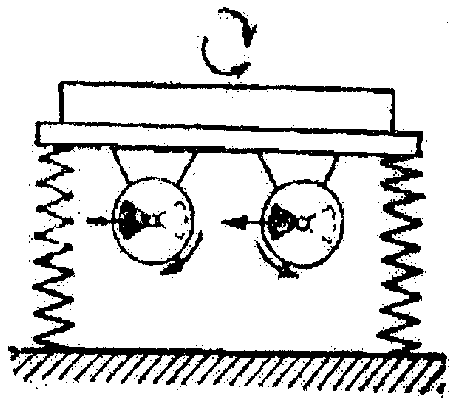

Рисунок5.3 Вибродтощадка с двухвальным блоком крутильных колебаний
5.4. Блочная виброплощадка
Наибольшее распространение получили виброплощадки с гармоничными вертикально направленными колебаниями блочной конструкции, работающие в далеко зарезонансном режиме (рисунок 5.4.).
Рисунок 5.4. Блочная виброплощадка

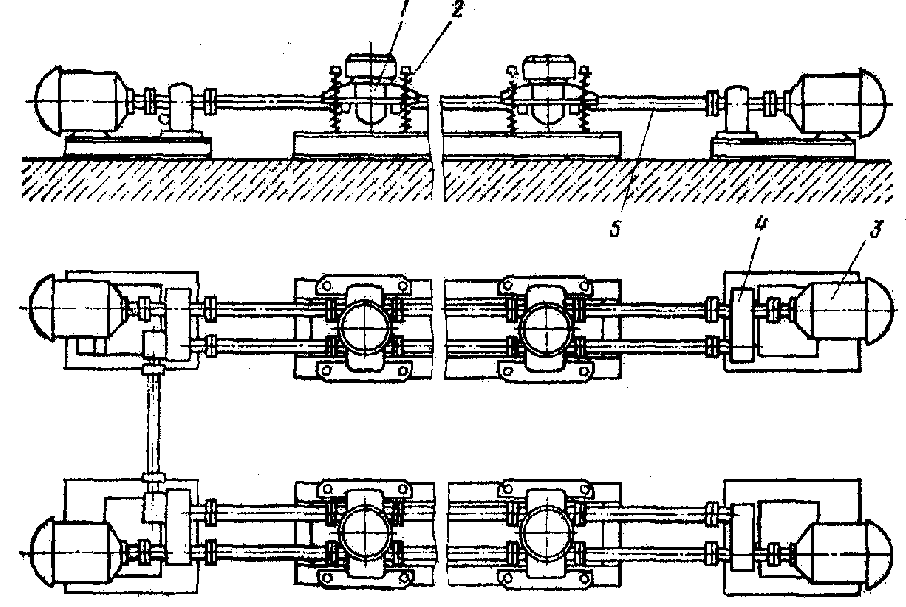

Она состоит из виброблоков 1, снабженных двухвальными центробежными вибровозбудителями 2, которые через пружины опираются на раму. Момент от электрического двигателя 3 посредством зубчатых синхронизаторов 4 передается на валы виброблоков через карданные валы 5.
