Коэффициенты торцового перекрытия ε_а, осевого перекрытия ε_в и суммарная длина контактной линии l_Σ для косозубых передач

В косозубых передачах различают коэффициенты:

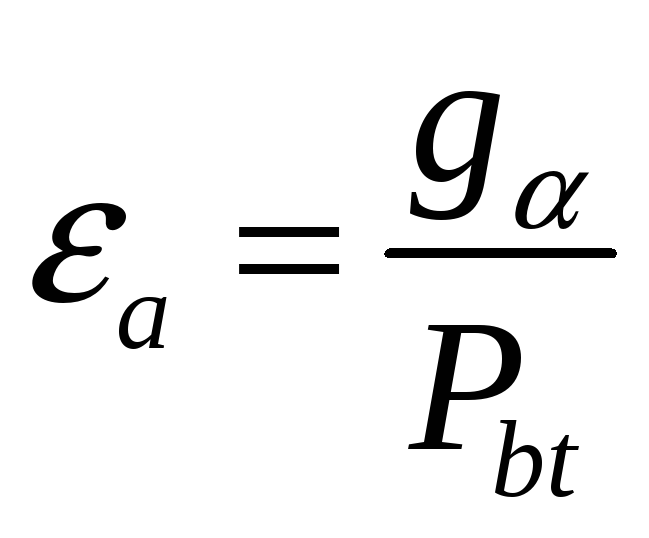

- торцового перекрытия:

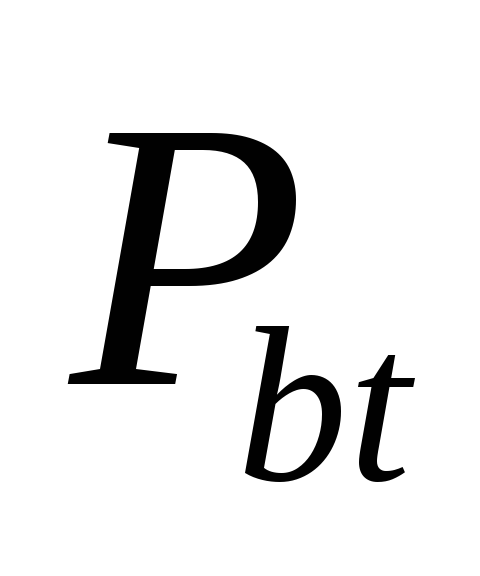

, где - торцовый шаг по основной окружности.

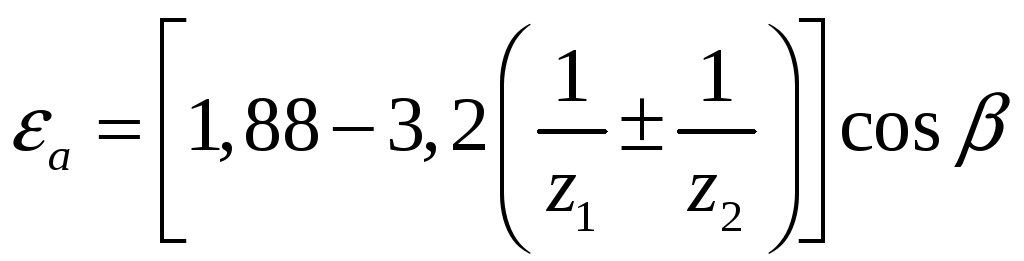

( в РГЗ ).

Знак «+» для внешнего, а «-» для внутреннего зацепления.

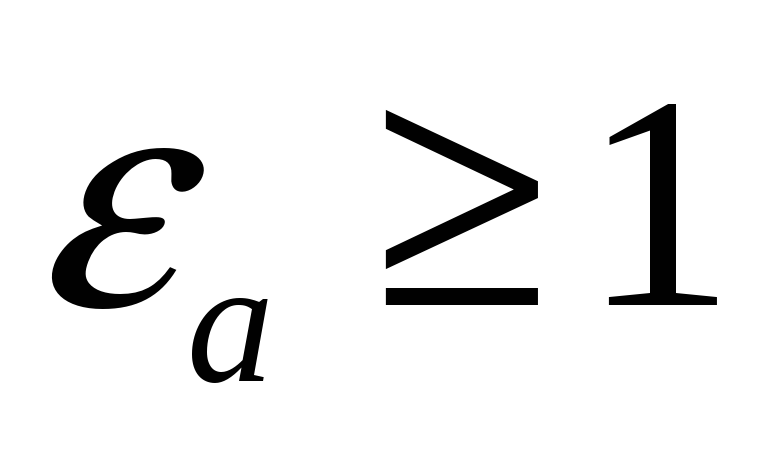

Для прямозубых передач ,

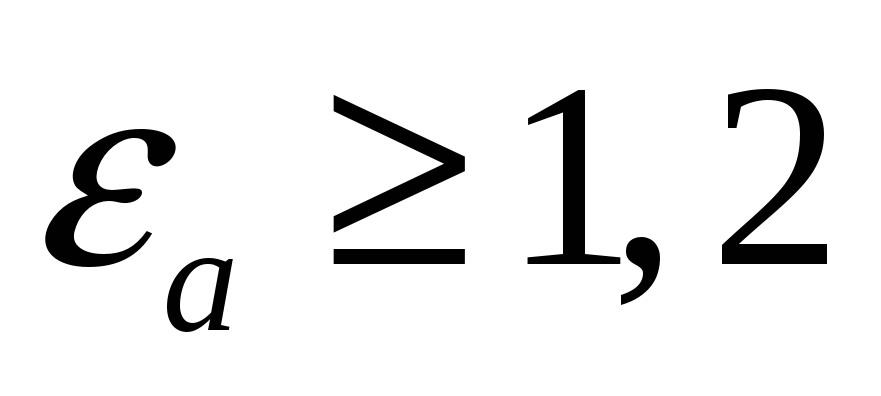

для косозубых .

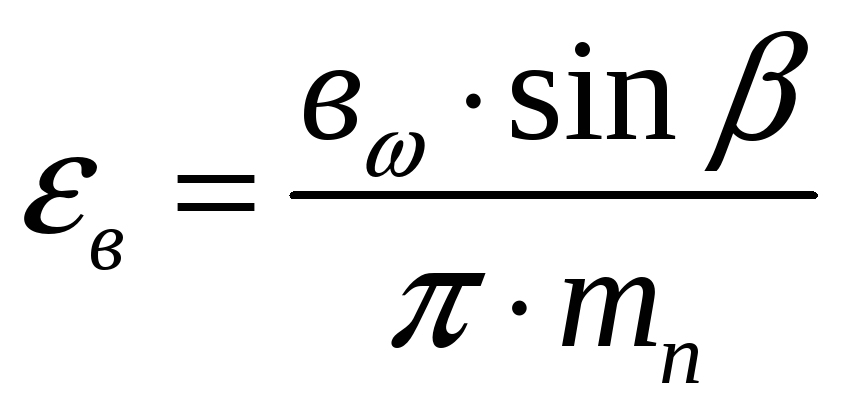

- осевого перекрытия:

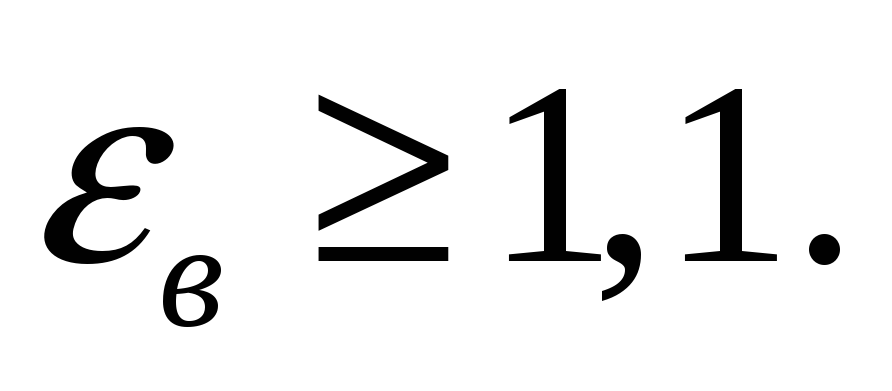

. Рекомендуется принимать

Суммарная длина контактных линий:

.

Виды износов:

1. Поломка зуба – результат действия напряжений изгиба σ_F.

Поломка может быть 2-х видов:

а) От максимальных или ударных кратковременных нагрузок (пиковых).

Меры предупреждения:

1. расчёт на пиковые нагрузки;

2. применение в приводах предохранительных устройств (клиноременных передач, кулачковых и фрикционных муфт, настраевыемых на определенный крутящий момент).

б) усталостный износ от напряжения изгиба.

Меры предупреждения:

Проверочный расчет на выносливость по напряжениям изгиба.

Общие методы предупреждения поломки зубьев.

1. Увеличение модуля m.

2. х₁>0 (для шестерни).

3. Закалка, наклёп (с помощью дробеструйных машин).

4. Повышение жёсткости валов.

5. Снятие фасок на торцах зубьев для переключаемых колес в коробках скоростей.

6. Придание зубу бочкообразной формы.

II. Повреждение поверхностей зуба:

а) Контактный износ- происходит от действия многократно повторяющихся давлениях на рабочую часть профиля зуба.

Меры предупреждения:

1) расчёт зубчатых передач по контактным напряжениям, используя формулу Герца.

(q- нагрузка; p_пр-приведенный радиус кривизны; - коэф. Пуассона).

2) увеличение твердости поверхности зуба.

3) увеличение степени точности.

б) Абразивный износ.

Расчетов по абразивному износу нет, т.к. расчет зависит от многих случайных факторов.

Меры предупреждения:

1. применение в машинах специальных уплотнений;

2. своевременная замена масла.

в) Заедание - происходит при больших удельных давлениях и заключается в отрыве металла.

Меры предупреждения:

1. применение масел, обладающих липкостью;

2. увеличение твердости.

г) Пластические сдвиги – наблюдаются у колес с НВ 300.

Меры предупреждения:

1) повышение твердости.

д) Отслаивание металла.
