Создать контур тела болта
Insert Curve Basic Curve (должна быть утоплена клавиша с отрезком, внизу экрана появилась панель для ввода x,y,z)
Подведите курсор в окошко ХС, нажмите левую клавишу мыши и все сотрите клавишей Del.
— наберите 0 0 0 (XC=0, УС=0, ZC=0)
На экране появилась звездочка в координатах 0, 0, 0, при движении мыши видна резиновая нить.
Подсветите окошко ХС, сотрите в нем все и наберите 6+32 или сразу введите 38, если Вам не трудно сложить числа в уме (в окошке можно использовать формулы),
— УС=0, ZC=0 на экране появилась линия. правая клавиша мыши Fit
линия увеличилась на весь экран, резиновая нить по прежнему действует —последовательно вводите контур (не выходя из режима резиновой нити)
ХС=6+32, УС=8/2, ZC=0
ХС=6, УС=8/2, ZC=0
ХС=6, УС=15.8/2, ZC=0 (действительные цифры набираются всегда с десятичной точкой)
ХС=0, УС=15.8/2, ZC=0
ХС=0, УС=0, ZC=0 Cancel правая кнопка мыши Fit

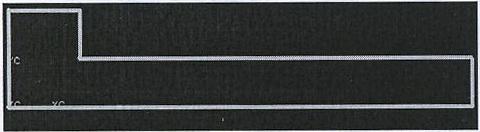

(должно быть на экране, если не так, то выйдите без сохранения File Exit и повторить все действия, пока не получится. Возврат к чистому экрану возможен при использовании команды Undo - откат)
UG-первые шаги Урок 1 ПВА NX7.doc
Insert Curve Chamfer. Simple Chamfers
в окне offset установить 1.0 OK, подвести курсор к правой вертикальной линии (подсветится оранжевым), оставляя перекрестье курсора внутри контура, подвести его к верхнему углу (накрыв курсором обе линии).
Если Вы все сделали правильно, то у курсора пропадет окружность и появятся три точки, нажать левую кнопку мыши. Появится окно с двумя надписями:
Quick Pick |
1 Line (never) |
2 Line (older) |
(это окошко выбора объекта), выбрать любую — фаска сделана Cancel
Insert Curve Basic Curves... (если панель мешает видеть левый верхний угол контура, то захватите панель за верхнюю часть левой кнопкой мыши и передвиньте. Если панель закреплена на «рельсе», то её можно перегнать в другую сторону, нажав значок «<» или «>». Также панель можно открепить от «рельса», нажав на «косую стрелку»)
установите ХС=0, УС=12.9/2, ZC=0
не трогая мышь (ХС подсвечено синим) клавишей Tab перейдите в четвертое окно (где устанавливается длина линии) введите значение 3,
нажмите Tab и в окне (следующее с углом) введите 90-30 Cancel.
Появилась линия под углом 30° к вертикали. Требуется произвести обрезку контура.
Передвиньте угол с будущей фаской в центр экрана
правая кнопка мыши pan... OK
Edit Curve Trim Corner... подвести курсор к левому нижнему концу последней линии (это наклонная линия), оставаясь снаружи контура (подсветится левая вертикальная линия)
нажать левую кнопку мыши выбрать вертикальную линию (В окошке выбора) после нажатия левой клавиши мыши на нужную строку, вертикальная линия будет обрезана
подвести курсор с внешней стороны к пересечению наклонной и верхней горизонтальной линии (обязательно с внешней стороны до появления у курсора трех точек) обрезать угол выбором любой линии Cancel.
Выполнить скругление R1 под головкой болта (такое округление называется галтель)
Inserts Curve Basic Curves...
нажать клавишу Fillet (четвертая слева)
в появившемся окне установить Radius = 1 (нажата левая картинка)
повести курсор с внешней стороны контура (со стороны центра радиуса скругления) к скругляемому углу и щелкнуть левой кнопкой мыши Cancel
правая кнопка мыши Fit.
На экране должен быть контур с фасками и радиусом, если нет, то все заново, пока не получится.
