ся демпфирующим роликом. Этот ролик вследствие малого диаметра не дает фильму плотно прилегать к его поверхно­ сти, образуя упругую петлю, за Счет упругих свойств кото­ рой и гасятся колебания. Возникшие по какой-либо причине в стабилизаторе собственные колебания скорости также гасятся этим роликом, для чего ролик укреплен на рычаге, с другой стороны которого укреплена лопасть, помещен­ ная в масляную ванну.

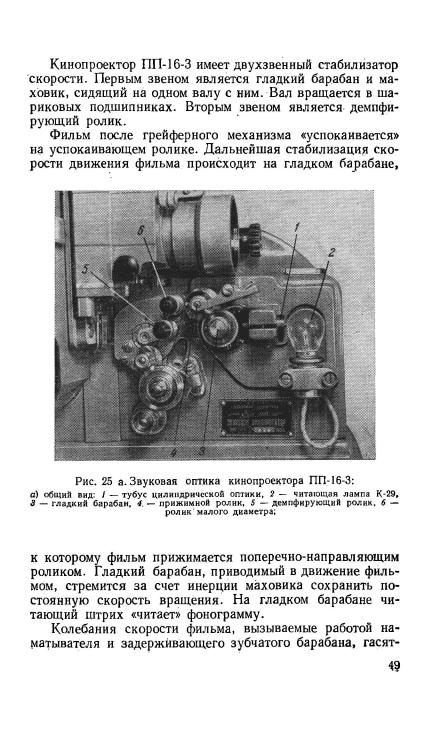

Рис. 25 6;

б) принципиальная схема: 1 — читающая лампа, 2 — диафрагмы. 3 — цилинд­ рические линзы, 4 — плоские зеркала, 5 — линза, 6 — фотоэлемент '

Изменение скорости фильма вызывает перемещение ро­ лика и жестко соединенной с ним лопасти демпфера, они начинают совершать колебательные движения, но эти ко­ лебания кратковременны, так как движению лопасти в масляной ванне препятствует масло, колебания затухают. В исходное положение ролик возвращается спиральной пружиной.

50

Вследствие применения демпфирующего ролика появи­ лась возможность уменьшить массу маховика. За счет ма­ лой массы маховика и наличия демпфера от момента пуска проектора до наступления нормальной равномерной ско­ рости движения фильма перед читающим штрихом проходит всего 5—7 сек.

Второй элемент звуковой части кинопроектора — зву­ ковая оптика в кинопроекторе ПП-16-3 цилиндрическая» состоит из трех цилиндрических линз, заключенных в ту-

Рис. 25 в:

в) тубус цилиндрической, оптики: /, 2, 3 — цилиндрические линзы, 4 — пружина, 5 — распорные втулки, 6 — диафрагмы, 7 — тубус, 3 — штифт

бус. Источником света является читающая лампа К-29 4 в 3 вт. Цилиндрическая оптика изображает нить этой лампы на фонограмме в виде читающего штриха равномерной яр­ кости. В тубусе цилиндрические линзы расположены в оп­ ределенном порядке и удерживаются в нем распорными втулками и пружиной. Фонограмма фильма, проходя перед чи­ тающим штрихом, изменяет (модулирует) световой поток, проходящий через нее. За счет системы двух плоских зер­ кал, малого и большого, и собирающей линзы модулиро­ ванный световой поток попадает на фотоэлектронный ум­ ножитель ФЭУ-2, расположенный в усилителе.

При выпуске киноаппаратуры с завода винты регулиров­ ки звуковой оптики заливаются белой краской, это указы­ вает на то, что без острой необходимости не следует нару­

Б)

шать произведенную на заводе регулировку. Звуковая оптика регулируется путем перемещения тубуса цилиндри­ ческой оптики вдоль оптической оси, читающей лампы и поперечно-направляющего ролика. Перемещением тубуса осуществляется фокусировка штриха. Изменением положе­ ния читающей лампы достигается его равномерная осве­ щенность и наибольшая яркость. Перемещение ролика вы­ зывает поперечное смещение фильма на гладком барабане

ифонограммы перед читающим штрихом. Светооптическая система кинопроектора (рис. 26) со­

стоит из источника света — кинопроекционной лампы К-22

Рис. 26. Светооптическая система кинопроектора ПП-16-3:

/ — зеркальный отражатель, 2,

3, 5 — линзы конденсора, 4 — лампа К-22,

6 — кадровое Окно,

7 — кинопроекционный объектив

30 в 400 вт, трехлинзового конденсора,

зеркального отра­

жателя и кинопроекционного объектива.

Зеркальный отра­

жатель располагается на двойном фокусном расстоянии отнити кинопроекционной лампы, вследствие чего изображает нить в месте расположения самой нити, это увеличивает ее габаритную яркость примерно на 20%. Конденсор изобра­ жает нить в плоскости кадрового окна, равномерно освещая, кадр. Кинопроекционный объектив проецирует равномер­ но освещенный кадр на экране в дёйствительном, увеличен­ ном, перевернутом виде. Проекционный объектив РО-109-1, шестилинзовый анастигмат, просветлен, с / = 50 мм, с относительным отверстием 1 : 1,2, с посадочным диаметром 38 мм. При стационировании кинопроектора могут быть применены кинопроекционные объективы с /= 35 и 65 мм.

Светооптическая система регулируется в следующем по­ рядке: перемещением кинопроекционного объектива при его фокусировке, перемещением кинопроекционной лампы и

52

зеркального отражателя для получения равномерной и наибольшей яркости экрана. При тщательной регулировке от кинопроектора может быть получен полезный световой поток до 400 лм.

Электрическая схема кинопроектора представлена на рис. 27. Из схемы видно, что все переключения производят­ ся пакетным переключателем, имеющим четыре фиксиро­ ванных положения. Рукоятка переключателя выведена наружу на шкалу, она одновременно служит указателем по­ ложений. На шкале отмечены четыре положения переклю­ чателя, им соответствует определенное включение токопри-

пвтикение переключателя

I

Полом

ЛОигаг

Лампа Лампа Лампа Падка,

перекп

проект

зала здукоВ кондея

ПI



К

ш

Рис. 27. Электрическая схема кинопроектора ПП-16-3



емников кинопроектора. Положение «Откл.» соответствует нерабочему положению кинопроектора, включенной в этом положении может быть лампа зала. Положение «Эл. дви­ гатель» соответствует началу работы, лампа зала остается включенной. При демонстрации фильма в это время про­ ходит раккорд. Положение «Проекция» соответствует ра­ бочему положению, включены электродвигатель, кинопроек­ ционная и читающая лампы, демонстрируется фильм.

В кинопроекторе ПП-16-3 применен электродвигатель ЭАО-18, в отличие от электродвигателя кинопроектора ПП-16-1, он имеет в цепи пусковой обмотки систему конден­ саторов общей емкостью \0мкф (3x2 и 2x2 мкф). В момент

53

пуска включается вся емкость 10.мкф, в положении «Проек­ ция» включенными остаются три конденсатора по 2 мкф, т. е. 6 мкф, два конденсатора по 2 мкф отключаются чет­ вертым пакетом переключателя.

Кинопроектор имеет две панели подключения. К боль­ шей панели, расположенной сзади, подключаются питание кинопроектора ПО в и питание кинопроекционной лампы 31 или 34 в. Включение производится одним шлангом и общей колодкой. При включении проекционной лампы кино­ проектора на напряжение 34 в вилка шланга включается в нижнюю панель автотрансформатора, при этом повышается полезный световой поток кинопроектора, но сокращается срок службы кинопроекционной лампы. С большей панели кинопроектора подается питание на усилитель и включает­ ся лампа зала.

Для подачи питания на читающую лампу от усилителя с тыльной стороны кинопроектора помещается малая па­ нель с надписью «4 а», которая соединяется с усилителем через гнезда «ЛП». Напряжение питания контролируется по вольтметру автотрансформатора; на вольтметре должно быть установлено напряжение 110 а.

Смазка кинопроектора предохраняет трущиеся детали от. быстрого износа, нагревания, заедания, обеспечивает бес­ шумный ход механизма. Масло не должно иметь металли­ ческих примесей и кислоты. Для смазки кинопроектора ПП-16'3 применяется веретенное масло, вазелиновое, кос­ тяное, машинное масло «Л» или «С», чистый технический вазелин или пушечное сало. В большинстве случаев в прак­ тике применяется машинное масло для смазки скользящих подшипников и технический вазелин для шариковых под­ шипников.

Машинное масло выпускается следующих сортов: марки «Л»— вязкость 4—4,5° Е; марки «С» — вязкость 5,5—7° Е; марки «СУ» — вязкость 6—7° Е; марки «СВ» — вязкость

5,5—7°Е.

Смазка кинопроектора местная. Масло масленкой зали­ вается в отверстия подшипников, обозначенные красной краской.

Карта смазки дана в табл. 4.

Особое значение имеет смазка грейферного механизма. Смазка трущихся элементов рабочих поверхностей грей­ ферного механизма, скалок, кулачка и диска производится

54

системой регенеративной фитильной смазки. Пакет фитиль­ ной смазки состоит из подушки, которая набрана из от­ дельных войлочных (фетровых) фитилей, скрепленных жес­ тяным держателем. Подушка пропитывается маслом при

Таблица 4

Карта смазки кинопроектора ПП-16-3

Места смазки

Периодич­

Применяемые

Количество

ность смазки

сорта Масла

масла

Оси успокаивающего, при­

Через 15—20

Веретенное,

1—2 капли

жимного,

демпфирующего

часов рабо­

вазелиновое,



и малого

придерживаю­

ты

костяное,



щего роликов. Подшипник



машинное



вала сматывателя. Нама­



«Л» или «С>



тыватель













Подшипник

вала

тянущего

Через 45—5С

То же

То же

барабана. Два подшипни­

часов рабо­





ка основного вала. Ось

ты





промежуточной шестерни.







Подшипник вала задержи­







вающего

барабана.

Оси







придерживающих

и

на­







правляющих роликов. Зу

бья шестерен механизма передач

Фетровый пакет грейфера

То же





5—10 капель

Демпфер





По мере

»

»

Нужное ко­









надобности





личество

Редуктор наматывателя. Два

Через 200

Чистый тех­

То же

шариковых

подшипника

часов рабо­

нический ва­



вала

наматывателя.

Два

ты

зелин

или



шариковых

подшипника



пушечное



вала

стабилизатора.

Два



сало



шариковых

подшипника









электродвигателя











сборке на заводе, благодаря чему создается питательный резервуар, гарантирующий длительную работу механизма без дополнения масла извне.

Передача смазки отдельным трущимся поверхностям грейферного механизма осуществляется лапками, отогну­

55

тыми из общего пакета фитилей. Две из них смазывают фасонный -диск, вторые две надеты на скалки. Смазка ку­ лачка производится за каждый его оборот средней частью пакета фитилей.

К кинопроектору придается дополнительное оборудова­ ние и инструмент: склеенный пресс, перемотка фильма, запасные кинопроекционные лампы, салфетка для чистки оптических деталей, лупа для проверки перфораций филь­ ма, две отвертки, флакон с маслом, гаечный ключ, флакон с киноклеем, запасные читающие лампы, масленка.

Кинопроектор КПС-16-1

Рис. 28. Ксеноновая

лампа типа ДКСШ:

/ — стальной ввод, 2 — молибденовая фольга, 3 — вольфрамовые элек­ троды, 4 — кварцевая колба

В осветительных системах кино­ проекторов до последнего времени применялись лампы накаливания и угольные (дуговые) лампы низкой и высокой интенсивности, но ни те, ни другие лампы не обеспечивали необ­ ходимого качества кинопроекции. Поэтому уже давно велись разработки по использованию электроразрядных ламп, наполненных инертным газом. К числу таких газов отно­ сится ксенон. Газоразрядные лампы, наполненные ксеноном, обладают спектром, исключительно благопри­ ятным для демонстрации цветных кинокартин.

В настоящее время промышлен­ ностью освоен выпуск ксеноновых ламп (рис. 28), предназначенных для использования в 16- и 35-мм кино­ проекторах, которые имеют перед лампами накаливания следующие основные преимущества:

1. Высокая яркость, составляю­ щая 25—28 кеб для ксеноновых ламп мощностью 1 кет, что в семь-восемь раз выше яркости ламп накаливания. Более мощные лампы имеют 40—-

56

60 кеб, приближающуюся к яркости высбкоинтенсивных угольных дуг.

Как известно, при использовании ламп накаливания даже увеличение мощности ламп не может дать повыше­ ния яркости экранов, ибо граница яркости ламп обуслов­ ливается температурой тела накала лампы. В ксеноновых лампах газ имеет высокую яркость благодаря происходяще­ му в нем электрическому разряду.

2. Высокое качество цветопередачи при проекции цвет­ ных кинокартин, так как в отличие от ртутных ламп и ламп накаливания спектральный состав светоизлучения ксено­ новой лампы весьма близок к дневному (солнечному) свету.

3. Возможность управления мощностью лампы. Воз­ можность регулирования током лампы и линейным изме­ нением светового потока кинопроектора позволяет сохра­ нить стандартную яркость на экранах разных раз­ меров.

4. Безынерционность, так как лампа отдает полную яр­ кость почти немедленно по включении, в то время как лампа накаливания требует времени для разогрева.

Преимуществами по сравнению с дуговыми лампами яв­ ляются:

1. Простота обслуживания, ибо, так же как и лампа

накаливания, ксеноновая лампа,

однажды установленная

и отъюстированная, не требует

каких-либо регулировок.

2.Отсутствие вредных газов. В отличие от. угольных дуг лампа не выделяет никаких вредных газов, требующих специальных вытяжных устройств.

3.Возможность демонстрирования полной программы кинофильма без перерыва одним кинопроектором (при нали­ чии специальных кассет).

4.Безынерционность. Практически безынерционность этих ламп при работе на переменном токе позволяет осу­ ществить безобтюраторную кинопроекцию, что создает вы­ сокую световую эффективность кинопроекции.

5.Срок службы. Лампы переменного тока мощностью

1кет имеют средний срок службы 100 час.; лампы постоян­ ного тока мощностью 1 кет — 500—600 час. При работе

ниже номинальной мощности срок службы ламп значитель­ но возрастает. *

Недостатками ксеноновых ламп являются:

57

1. Возможность разрыва кварцевой колбы лампы. В связи с высоким давлением ксенона внутри колбы лампы (8 атм в холодном состоянии, 25 атм — в горячем) могут быть случаи взрыва колбы. Необходимо предусмотреть хра­ нение лампы в защитных футлярах и предусматривать за­

щиту

обслуживающего персонала при работе.

2.

Относительная сложность зажигания. В отличие от

лампы накаливания для зажигания ксеноновой лампы не­ обходимо высоковольтное высокочастотное поджигание, что делает питающее устройство несколько громоздким. По­ этому использование ксеноновой лампы в кинопередвиж­ ках пока ограничено.

Из рассмотрения преимуществ и недостатков ксеноновых ламп по сравнению с другими источниками света видно, что ксеноновые лампы найдут широкое применение в кинемато­ графии и, в частности, в кинопроекции уже в самом недале­ ком будущем.

Таблица 5

Основные характеристики ксеноновых 1-кет ламп постоянного

и переменного тока



Параметры



Лампа постоянного

Лампа переменного-





тока ДКСШ-1000

тока ДКСШ-1 000-1

Мощность (Квт)

................

1

1

Напряжение на лампе (в)

20—25

20—25

Напряжение зажигания (кв)

18—27

18—27

Яркость

в центре

разряда

19—25



(кеб)................................



.

19—25

Световая

отдача (лм1вт) . .

27—32

27—32

Расстояние между

электро­

3,5±0,6

3,2±0,6

дами в горящей лампе (мм)

Срок службы (час.) ....

500—600

100

В настоящее время отечественная промышленность (Мос­ ковский электроламповый завод) выпускает шаровые ксе­ ноновые лампы для кинопроекции типа ДКСШ-1000-1 пере­
