освещенную механическую щель на фонограмме с пятикрат­ ным уменьшением в виде прямоугольной световой полоски размером 2,15 х 0,02 мм, называемой читающим штрихом Фонограмма фильма, проходя перед читающим штри­ хом, изменяет (модулирует) световой поток, прошедший сквозь фонограмму по закону записанного на фонограмме звука. Собирающая линза в КПМ-800 или светопровод в СКП-33 направляет модулированный световой поток на фотоэлемент или на фотоэлектронный умножитель ФЭУ-1

(в СКП-33).

Для контроля расположения нити читающей лампы отно­ сительно конденсора и, следовательно, равномерности освещения механической щели и читающего штриха служат плоскопараллельная пластинка и матовое стекло. Плас­ тинка, отражая незначительное количество светового по­ тока на матовое стекло (до 5%), создает на нем изображе­ ние нити читающей лампы. Четкое изображение нити на матовом стекле говорит о том, что она правильно распо­ ложена относительно конденсора, т. е. изображается им во входном отверстии микрообъектива, так как расстояние от центра плоскопараллельной пластинки до матового стекла и микрообъектива одинаково.

Применение светопровода вместо собирательной линзы в СКП-33 вызвано изменением конструкции гладкого ба­ рабана.

Светопровод представляет собой призму полного внут­ реннего отражения. Пучок света, вошедший в светопровод, претерпевает многократное отражение и выходит в сто­ рону фотоэлектронного умножителя. Применение свето­ провода уменьшает нелинейные искажения, вызванные не­ равномерной чувствительностью катода фотоэлемента по площади. Пучок света, попадающий через светопровод на катод, создает на нем множество малых по величине световых пятен, в пределах которых чувствительность ка­ тода практически одинакова.

Для высококачественного воспроизведения звука зву­ ковая оптика должна быть тщательно отрегулирована, так как увеличение ширины читающего штриха резко снижает диапазон воспроизводимых частот. Например, увеличение ширины штриха в два раза сокращает воспроизводимый частотный диапазон с 70—8000 до 70—4000 гц. При грубом нарушении ее фокусировки звук отсутствует.

19

Читающий штрих при звуковоспроизведении должен удовлетворять следующим условиям: иметь заданные раз­ меры 2,15 X 0,02 мм, равномерную освещенность; должен быть расположен перпендикулярно краю фонограммы; на­ ходиться в пределах ширины звуковой дорожки.

Для обеспечения указанных условий звуковая оптика может регулироваться. Фокусировка читающего штриха достигается путем перемещения микрообъектива вдоль оптической оси поворотом фокусирующего кольца. Равно­ мерность освещения читающего штриха достигается за счет

Рис. 8. Светооптическая система СКП.-ЗЗ:

1 — зеркальный отражатель, 2 — нить лампы К-22, 3 — кадровое окно, 4 — кинопроекционный объектив

перемещения читающей лампы в фонаре относительно кон­ денсора. Перекос читающего штриха устраняется поворо­ том конденсора с механической щелью. Перемещение чи­ тающего штриха поперек фонограммы производится пово­ ротом эксцентричного кольца, в котором помещается мик­ рообъектив, или перемещением поперечно-направляющего прижимного ролика. Контроль регулировки звуковой оп­ тики можно вести на слух и по показаниям прибора ИВ-4, подключенного на выход усилительного устройства. При этом желательно пользоваться контрольным фильмом НИКФИ.

Для освещения кадра в кадровом окне фильмового ка­ нала и проекции его на экран кинопроектор имеет свето­ оптическую систему (рис. 8) зеркального типа, которая построена по принципу изображения источника света в кад­ ровое окно кинопроектора. Этот принцип построения све-

20

тооптическбй системы дает меньшие потери света, но тре­ бует источника света с светящейся площадкой равномерной яркости. Таким свойством обладает нить лампы К-22, имею­ щая прямоугольную форму и выполненная из толстой, плотно намотанной вольфрамовой проволоки. Для того чтобы витки не замыкались между собой, лампа питается током низкого напряжения 30 в. В светооптических схемах кинопроекторов применено эллиптическое зеркало, которое не обладает сферической аберрацией, если источник света расположен в первом фокусе, а кадровое окно во втором фокусе эллипса. Световые потери в кадровом окне при этом минимальны.

Особенностью светооптической системы кинопроектора СКП-33 является применение более светосильного объек­ тива П-6 с относительным отверстием 1 : 1,6.

Проекционный объектив П-61— полусклеенный просвет­

ленный апланат,

данные его приведены в

табл. 2.









Таблица 2

Фокусное расстояние (мм) Диаметр оправы

(мм)

Задний отрезок (мм)

90

62,5





42,3

100

82,5





47,6

ПО

82,5





53,1

Регулировка

светооптической

системы

кинопроекторов

производится путем перемещения кинопроекционной лампы относительно зеркального отражателя, перемещения зер­ кального отражателя по отношению к кинопроекционной лампе и кадровому окну кинопроектора и, наконец, пере­ мещения кинопроекционного объектива относительно кад­ рового окна.

Кинопроекционный объектив в объективодержателе мо­ жет перемещаться как вдоль оптической оси, так и смещать­ ся в сторону от нее за счет эксцентричной посадки одной из направляющих объективодержателя.

Фонарь кинопроектора СКП-33 мало отличается от фонаря кинопроектора КПМ-800 и состоит из основания, передней и задней стенок и светозащитного кожуха. Внутри

1 По требованию заказчика кинопроекционные объективы П-6

выпускаются с фокусным расстоянием 9, 10, И, 13 и 14 см.

21

фонаря на кронштейнах в патронах укреплены две кино­ проекционные лампы К-22: одна рабочая, другая запас­ ная. Поворотом рукоятки можно поменять их местами, что и делается в случае перегорания рабочей лампы, причем питание ламп автоматически переключается. В фонаре расположен трансформатор для питания кинопроекцион­

ных ламп.

Рукоятка регулировки напряжения

трансфор­







матора

выведена



нару­







жу. На переднюю стенку







фонаря

выведены

два







винта



регулировки по­







ложения зеркального от­







ражателя (рис. 9).









Противопожарное







оборудование

кинопро­







ектора СКП-33 более со­







вершенное, чем

кино­







проектора КПМ-800.







В



кинопроекторе

5





КПМ-800 применяется.

Рис. 9. Фонарь СКП-33:

автоматическая противо­

/ — корпус,

2 — вольтметр, 3 — зеркаль­

пожарная заслонка цен­

ный отражатель, 4 — кинопроекционные

тробежного типа,

поме­

лампы, 5 — винты, регулирующие

зеркало,

6 — регулятор напряжения

щенная на валу обтю­







ратора. Эта заслонка пе­

рекрывает доступ света в кадровое окно кинопроектора

при

его остановке. В случае

обрыва фильма



на скачковом ба­

рабане эта

заслонка не

предохраняет

фильм

от

воспла­

менения.







противопожарная

В кинопроекторе СКП-33 применена

заслонка, автоматически закрывающая доступ света в кад­ ровое окно кинопроектора как при его остановке, так и при обрыве фильма на скачковом барабане. Принцип работы автозаслонки можно уяснить из рис. 10. При обрыве филь­ ма на скачковом барабане верхняя петля увеличивается, нажимает на рычаг, зуб рычага выходит из зацепления с заслонкой, которая падает и закрывает кадровое окно. Вернуть заслонку в исходное положение можно, подняв ее рычагом или включив кинопроектор. При включении кинопроектора центробежный регулятор, смонтированный на вертикальном валу и соединенный рычагом с заслонкой, поднимает ее вверх.

22

В верхней кассете кинопроектора СКП-33 смонтирован сигнализатор окончания части. Его работа построена на принципе механического резонанса. На валу сматывателя укреплен двенадцатигранный кулачок, соединенный через ролик с пружинным виб­ ратором, имеющим молото­ чек для удара по чашечке звонка. По мере сматыва­ ния фильма с бобины чи­ сло оборотов двенадцати­ гранного кулачка через ролик увеличивается, ко­ лебания от кулачка через ролик передаются вибра­ тору, в котором возникают собственные колебания.

При совпадении частоты вынужденных колебаний с собственными возникает явление резонанса. Ампли­ туда колебаний вибратора резко увеличивается, моло­

точек стучит

о

чашечку











звонка.





СКП-33











Кинопроектор











снабжен

полуавтоматиче­

Рис. 10. Противопожарная заслонка

ским устройством перехода





СКП-33:



с поста

на пост,

располо­

1 — фильмовый

канал,

2 — поперечно­

женным между

фонарем и

направляющий

ролик,

3 — рычаг,

4 —

центробежный регулятор, 5— вертикаль­

головкой

кинопроектора.

ный вал.

6 — система

рычагов,

7 —

Принцип действия уст­

шторка,

8 — кадровое окно, 9 — рычаг

ручного подъема шторки



ройства заключается в том, что при открывании заслонки на кинопроекторе, начинаю­

щем демонстрацию очередной части фильма, автоматически закрывается заслонка на втором кинопроекторе, прикры­ вая при этом доступ света в кадровое окно кинопроектора. Одновременно производится переключение цепей читающих ламп. В процессе работы кинопроектора заслонка удержи­ вается в открытом положении электромагнитом, который подключается к цепи постоянного тока 10 в, питающего читающую лампу. Мощность, потребляемая электромагни­ том, составляет не более 3 вт.

23

На рис. 11 приведена электрическая схема оборудования кинопроектора СКП-33. В кинопроекторе клеммное плато, к которому подается электропитание, располо­ жено внутри колонки. Кинопроекционная лампа питает­ ся через трансформатор, на который подается на­ пряжение 220 в. Напряжение на выходе трансформатора контролируется вольтметром.

Рис. 11. Электрическая схема СКП-33:

1 — расшивочное плато, 2 — пакетный переключатель, 3 — сопротивление пере­

ключателя

напряжения, 4 — трансформатор, 5 — вольтметр, 6 — кинопроек­

ционные лампы,

7 — электродвигатель, 8 — сопротивление лампы освещения

кадрового окна,

9

лампа освещения кадрового окна, 10 — выключатель лампы,

11 — пусковое

сопротивление электродвигателя,

12 — полуавтомат переходов

с

поста

на пост, 13 — звуковая лампа,

14 — выключатель зала

В кинопроекторе КПМ-800 применен трехфазный асин­ хронный электродвигатель И-10/4, рассчитанный на напря­ жение сети 127/220 в‘

Кинопроектор СКП-33 комплектуется трехфазным асин­ хронным электродвигателем АОЛ 21/4, рассчитанным на работу от сети переменного тока 220/380 в.

24

Электродвигатель и кинопроекционная лампа в кино­ проекторе СКП-33 выключаются пакетным переключате­ лем, имеющим четыре положения: два положения «Выклю­ чено», «Пуск» и «Работа». В положении «Пуск» включается электродвигатель; в положении «Работа» работает электро­ двигатель и включена кинопроекционная лампа.

Для достижения плавного пуска в одну фазу электро­ двигателя включено секционированное сопротивление 200 ом; на сопротивлении установлена перемычка, которая переставляется в целях увеличения сопротивления по мере приработки механизма кинопроектора.

Питание читающей лампы осуществляется напряжением 10 в через полуавтоматическое устройство для перехода с поста на пост.

Лампа вспомогательного освещения кадрового окна рас­ считана на напряжение 127 в, а при включении в сеть 220 в последовательно с ней включается с помощью перестановки перемычки сопротивление 1500 ом.

Лампа 5 в вспомогательного освещения кадрового окна в кинопроекторе КПМ-800 питается от автотрансформатора.

Комплект киноаппаратуры КН-12

Киноаппаратура КН-12 предназначена для демонстра­ ции чёрно-белых и цветных 35-лл« фильмов и обеспечивает хорошее качество кинопроекции и звуковоспроизведения в зрительных залах вместимостью 200—300 человек.

Комплект киноаппаратуры КН-12 наиболее удобен для оборудования сельской стационарной киноустановки; он прост в эксплуатации и монтаже, что позволяет произвести его установку силами работников районного отдела куль­ туры.

Кинопроекторы КН-11, входящие в комплект киноап­ паратуры КН-12, изготовлены по образцу передвижных кинопроекторов типа К, но за счет изменения конструкции отдельных узлов, технологии производства и применения специальных сталей и обработки они имеют в два раза боль­ ший срок службы.

Комплект обеспечивает непрерывный показ кинофиль­ мов.

25

В комплект киноаппаратуры КН-12 входит следующее оборудование:

1.

Кинопроекторы КН-11 .....................................



2 шт.

2.

Принадлежности к кинопроекторам, запас­

компл.

ные части и инструменты

« . . . ..........................1

3.

Комбинированный шнур с приспособлением





для получения автоматического перехода с поста

1

шт.

на пост ........

........... .

4.

Колонки для установки кинопроекторов

2

шт.

5.

Стол под усилитель и автотрансформатор

1

шт.

6.

Усилительное устройство КУУП-56 , . . 1

компл.

7.

Автотрансформатор КАТ-15 . ...................

1

шт.

Техническая характеристика комплекта КН-12:

1)Световая мощность кинопроекторов до 350 лм.

2)Кинопроекционный объектив с просветленной опти­ кой и относительным отверстием 1 : 2,1, фокусное рас­ стояние 120 мм г.

3)Источник света для проекции — кинопроекционная лампа К - 22 30 в 400 вт.

4)Емкость кассет 300 м.

5)Электродвигатель ДО-50 с числом оборотов 1440 в мин.

6)Вес кинопроектора без колонки 27 кг.

7)Вес колонки 17 кг.

8)Номинальная выходная мощность усилительного уст­ ройства КУУП-56 10 вт при коэффициенте гармоник 3% на средних частотах.

9)Автотрансформатор КАТ-15 имеет номинальную мощ­ ность 710 вт.

10)Общая потребляемая комплектом мощность 750 вт.

11)Габаритные размеры кинопроекторов 220х450х

Х420 мм.

12)Высота оси проекции 1250 мм. Кинопроектор КН-11. Кинопроектор КН-11

может быть укреплен на стационарной колонке для работы в стационарных условиях и может укомплектовываться штативом;треногой и кассетницей для работы в качестве кинопередвижки.

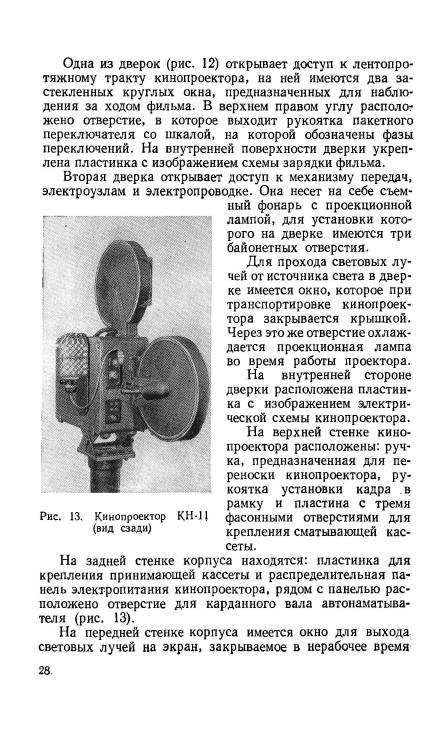

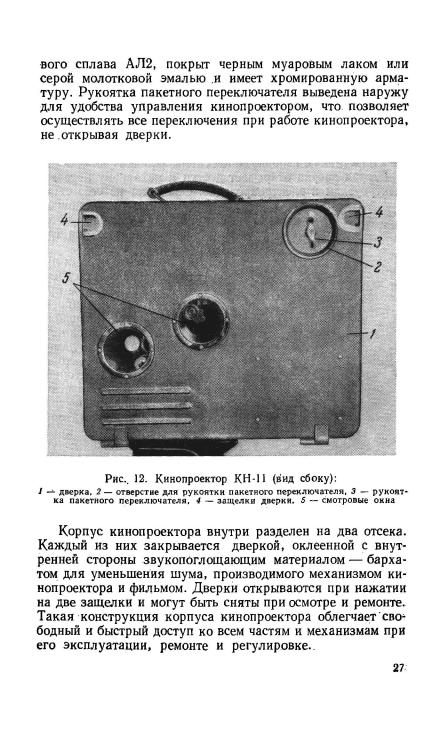

Корпус кинопроектора изготовлен из легкого аЛюминие-

1 По требованию заказчика завод-изготовитель может укомплек­ товать кинопроекторы объективами с фокусным расстоянием 90 и 140 мм.

26
