Федеральное агентство по образованию

Государственное образовательное учреждение высшего

профессионального образования

«Ивановский государственный энергетический университет

имени В.И.Ленина»

Контрольная работа по курсу Общая энергетика №74

Абрашкина Виталия Евгеньевича

студента 2 курса группы 71к

код специальности №140400.62- «Электроснабжение»

шифр №112074

Иваново 2014

ТЕПЛОВАЯ СХЕМА БЛОКА

Тепловая схема – это графическое изображение основного и вспомогательного оборудования тепловой электростанции, объединяемого линиями трубопроводов. Основным оборудованием называют паровой котёл, турбину и генератор, а вспомогательным – насосы, подогреватели, компрессоры, воздуходувки и т.д.

Тепловая схема блока К-80-75 (рис.1) выполнена с использованием специальных графических изображений основного и вспомогательного оборудования (табл. 1) и сокращений их названий (табл. 2).

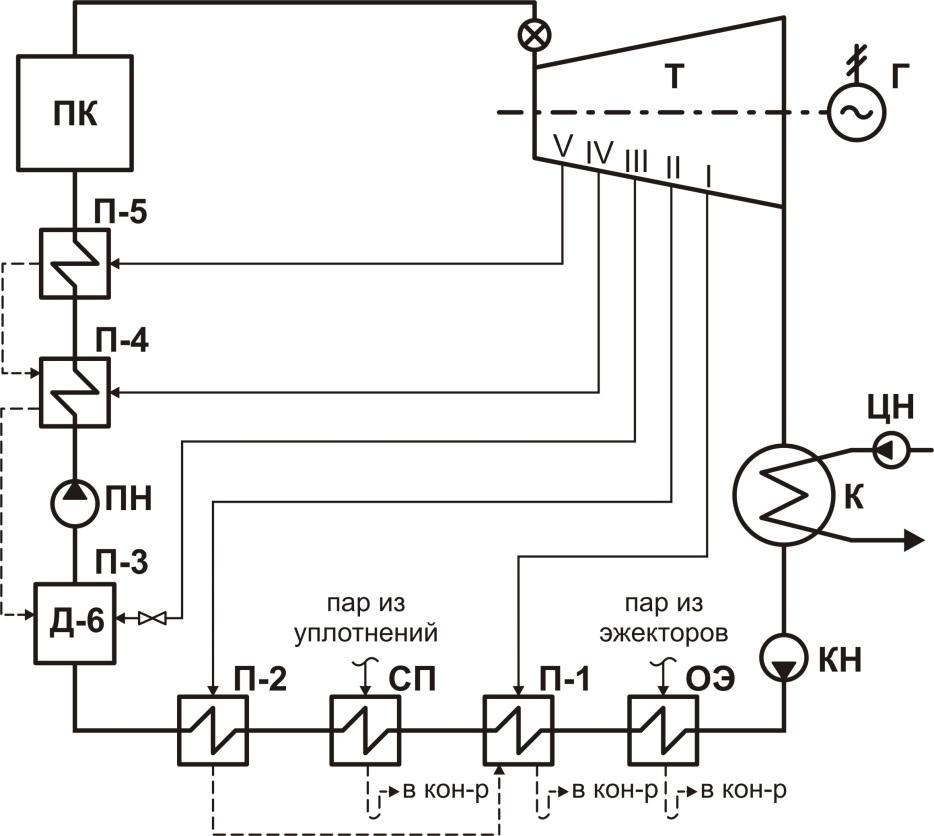

Рис. 1. Тепловая схема блока К-80-75

Таблица 1. Расшифровка графических изображений на тепловой схеме

Изображение элемента схемы	Название элемента схемы
	Подогреватель поверхностного типа
	Подогреватель смешивающего типа
	Насос
	Стопорный и регулирующий клапан
	Гидравлический затвор
	Регулирующая арматура

Таблица 2. Расшифровка обозначений на тепловой схеме

Наименование оборудования	Расшифровка	Назначение в тепловой схеме
ПК	Паровой котёл	Выработка перегретого пара
Т	Турбина	Преобразование потенциальной энергии перегретого пара в механическую энергию вращения ротора
Г	Генератор	Выработка электроэнергии
К	Конденсатор	Конденсация пара, отработавшего в турбине
ОЭ	Охладитель эжекторов	Нагрев основного конденсата за счёт тепла пара, поступающего от эжекторов конденсационной установки
СП	Сальниковый подогреватель	Нагрев основного конденсата за счёт тепла пара, поступающего из уплотнений турбины
П-1, П-2	Подогреватели низкого давления (ПНД)	Нагрев основного конденсата за счёт тепла пара, отбираемого из турбины
П-3 (Д-6)	Деаэратор питательной воды	Нагрев питательной воды, удаление из питательной воды коррозионно-активных газов, создание запаса воды на случай аварии
П-4, П-5	Подогреватели высокого давления (ПВД)	Нагрев питательной воды за счёт тепла пара, отбираемого из турбины
КН	Конденсатный насос	Перекачка основного конденсата из конденсатора в деаэратор
ПН	Питательный насос	Перекачка питательной воды из деаэратора в котёл, создание необходимого давления перегретого пара
ЦН	Циркуляционный насос	Перекачка охлаждающей воды через конденсатор

В паровой котёл поступает питательная вода, топливо и воздух. За счёт теплоты сжигания топлива питательная вода нагревается в поверхностях нагрева, испаряется, а полученный пар перегревается. Таким образом, паровой котёл вырабатывает перегретый пар, который направляется в паровую турбину.

На входе в паровую турбину стоят стопорные и регулирующие клапаны. Стопорные клапаны прикрывают доступ пара в случае останова турбины. Регулирующие клапаны регулируют загрузку турбины. Пройдя клапаны, пар поступает в проточную часть турбины, где, расширяясь, вращает лопатки турбины, которые жёстко закреплены на роторе турбины. Ротор турбины связан муфтой с электрическим генератором, который вырабатывает электрический ток.

После расширения пара в турбине цикл необходимо повторить заново. Для этого пар после турбины направляют в конденсатор, где за счёт подачи охлаждающей воды циркуляционными насосами пар конденсируется и образуется основной конденсат.

Данный конденсат необходимо подать обратно в паровой котёл, чтобы цикл повторился. Для перекачки конденсата установлено две группы насосов: конденсатные (сразу за конденсатором) и питательные (за деаэратором).

Данные насосы прокачивают воду через регенеративные подогреватели, которые нагревают воду за счёт тепла пара, отбираемого из турбины. При этом существует следующее деление: подогреватели, установленные между конденсатором и деаэратором (П-1 и П-2), называют подогревателями низкого давления, а воду, нагреваемую в них, – основным конденсатом; подогреватели, установленные между деаэратором и паровым котлом (П-3 и П-4), называют подогревателями высокого давления, а воду, нагреваемую в них, – питательной водой.
