Дисциплина: “Материаловедение”

ОТЧЕТЫ

Студентов _________________________________________________________________________

Курса ___ группы ______ по лабораторным работам

Отчет принял преподаватель___________________

Лабораторная работа

“ПРОБОЙ ТВЕРДЫХ И ЖИДКИХ ДИЭЛЕКТРИКОВ”

Цель работы: практическое ознакомление с методами определения электрической прочности твердых и жидких диэлектриков и изучение влияния на нее некоторых факторов.

Рис.1. Принципиальная схема испытательной установки

Электрическая прочность диэлектрика определяется по формуле Е_пр=U_пр/h, гдеU_пр– пробивное напряжение, кВ;h– толщина диэлектрика, мм.

1.Определение кратковременной электрической прочности образцов твердых

диэлектриков.

Таблица 1. Результаты измерений и расчетов.

Диэлектрик	Толщина h, мм	Пробивное напряжение, Uпр, кВ				Епр, кВ/мм
		1	2	3	Среднее
Лакоткань
Электрокартон

Место и характер пробоя:

2.Определение электрической прочности лакоткани при ступенчатом подъеме напряжения.

Ступень повышения напряжения U= кВ.

Таблица 2. Результаты измерений и расчетов.

Время выдержки на ступени, мин	1	3	5
Общее время выдержки под напряжением, t, мин
Uпр, кВ
Епр, кВ/мм

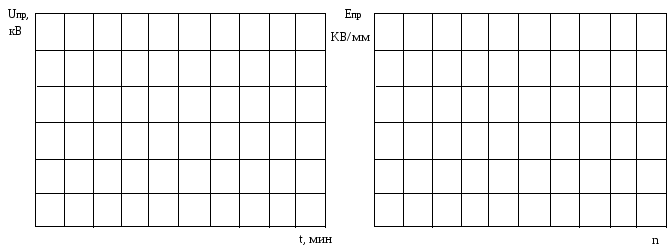

Рис.2.Зависимость электрической прочности лакоткани от длительности приложения напряжения

Рис.3.Зависимость электрической прочности конденсаторной бумаги от числа слоев

3.Стандартное испытание трансформаторного масла на пробой

Испытание производится на установке АИМ-80 в стандартной электродной системе при расстоянии между электродами 2,5 мм, 5 пробоев

U_пр, кВ: Ū_пр= кВ

Заключение о пригодности трансформаторного масла к эксплуатации:

4.Определение электрической прочности многослойного диэлектрика

(конденсаторной бумаги)

Таблица 3. Результаты измерений и расчетов

Число слоев, n
Толщина, h, мм
Uпр, кВ
Епр, кВ/мм

5.Определение пробивного и разрядного напряжения стекла

Таблица 4. Результаты измерений

Диэлектрик	Воздух	Тр-ное масло	Стекло в воздухе	Стекло в масле
Uпр, кВ

Вывод:

Лабораторная работа

“ОПРЕДЕЛЕНИЕ ЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТИ ВОЗДУХА”

Цель работы: определение электрической прочности воздуха и исследование влияния различных факторов на электрическую прочность и пробивное напряжение воздуха для различных электродных систем.

Рис.1. Электрическая схема испытательной установки

Приведение экспериментального значения среднего пробивного напряжения к нормальным условиям (температура 20С, давление 101,3 кПа) производится по формуле, где

- пробивное напряжение, приведенное к номальным условиям, кВ;- опытное значение среднего пробивного напряжения, кВ;- относительная плотность воздуха.

, где Р – давление воздуха в лаборатории, кПа; Р= кПа;t– температура воздуха в лаборатории,С;t=С.

, где- среднее значение пробивного напряжения, измеренное вольтметром с первичной стороны испытательного трансформатора (после регулировочного трансформатора РТ), В; К_тр– коэффициент трансформации, принимаемый равным 500 при невключенном трансформаторе Т2, и 50 – при включенном Т2.
