Билет № 1.

1.Выполните поперечный разрез и план кровли одноэтажного отапливаемого пром. здания после его расширения , в ходе которого к 2м существующим пролетам (L₀= 24м , В₀= 12м, Н₀= 10,8м) по всей длине здания (60 м) был пристроен третий пролет (L₀= 24м , В₀= 12м, Н₀= 8,4м). Конструкции покрытия металлические. Колонны железобетонные. Кровля малоуклонная (i= 2,5 %) с внутренним водостоком. Фундаменты одного из крайних рядов двухпролетной части здания двухстаканные, рассчитанные на установку колонны пристраиваемого пролета.

с=(250+250)+δ_ст+∆_норм– кратно 100мм.

Привязка «250» поскольку шаг крайних колонн В₀ = 12м везде.

Правила расстановки водоприёмных воронок:

1.воронки только на пониженных участках

2.в местах перепада высот по воронке (т.е. 2шт.)

3.в углах воронки не ставиться

4.расстояние при плоской кровли – не более 48м

2. Дать последовательность расчета сжатых раскосов фермы.

где

φ – коэффициент продольного изгиба.

а) Задаемся гибкостью λ в пределах 60-80.

б) Находим по таблице СНиП соответствующее значение коэффициента φ.

в) Определяем требуемую площадь стержня по формуле:

г) По сортаменту подбираем сечение стержня с ближайшим значением площади А_тр.

д) Проверяем устойчивость стержня:

; ; ; , где

μ – коэффициент формы закрепления (приведенная длина);

l – длина стержня;

i – радиус инерции.

Если условие не удовлетворяется, то принимается большее значение площади сечения и процедура подбора повторяется заново. Оптимальное значение площади соответствует разности и порядка 5%.

(снеговая) (постоянная)

Для определения усилий необходимо построить эпюры Q и М от заданных нагрузок (пост+снег)

где d=2,5 или 2м

Усилие раскосов определяется

Снеговая аналогично

3. Опирание двух колонн (колонны основного и пристроенного здания) на один фундамент привело к его внецентренному нагружению. Как рассчитать давление по подошве внецентренно нагруженного фундамента при действии момента сил относительно одной из главных осей. Как определить размер подошвы фундамента при его внецентренном нагружении относительно одной из главных осей? Порядок расчета.

Для ФМЗ , где S_u – предельная осадка.

1) Сначала ведется расчет на центральную нагрузку и проверяется условие:;

2) Прикладываем момент и определяем Р_max и проверяем условия: - максимальное давление под гранью;

- максимальное давление под краем (углом).

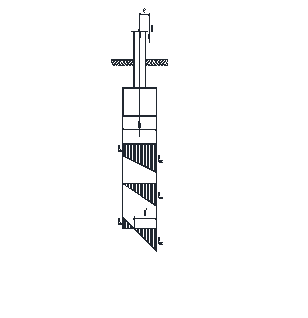

Давление по подошве внецентренно нагруженного фундамента принимают изменяющимся по линейному закону, а его краевые значения при действии момента сил относительно одной из главных осей определяют как для случая внецентренного сжатия по формуле p_max/min=N_II/A ± M/W, (1), где N_ii - суммарная вертикальная нагрузка на основание, включая вес фундамента и грунта на его уступах; А - площадь подошвы фундамента; М - момент приложенных сил; W - момент сопротивления подошвы фундамента в плоскости действия момента. Подстановкой значений А=ℓ·b, W=b²·ℓ/6 и М=N_IIe формула (1) приводится к виду p_max/min=(N_II/A)(l±6e/b) (2) где е - эксцентриситет равнодействующей отно­сительно центра тяжести подошвы фундамента; b - размер подошвы фундамента в плоскости действия момента. Эпюра давления грунта, рассчитанная по формуле (2), может быть однозначной и двузнач­ной, как это показано на рис 1. Как правило, раз­мер подошвы фундамента стремятся подобрать таким образом, чтобы эпюра была однозначной, т.е. чтобы не было отрыва подошвы фундамента от основания. В противном случае в зазор между подошвой и грунтом может проникнуть вода, что нежелательно, поскольку это может привести к ухудшению свойств грунтов основания.

4. Изложите технологию возведения фундаментов под колонны пристройки.

До начала монтажа д.б. закончены все работы подготовительного периода (создана геодезическая разбивочная основа; произведена разбивка здания на местности, устроена обноска; произведена расчистка и планировка территории), закончены работы по отрывке котлована и подготовке основания. Сборные фундаменты монтируют в период производства работ по возведению подземной части здания. После контроля нивелиром отметок дна котлованов под фундаменты проверяют разметку осей на обноске, натягивают проволоку по осям и переносят точки их пересечения на дно котлована. Затем наносят риски на фундаменты. На фундаменте отмечают рисками середину боковых граней нижней ступени, что облегчает выверку фундаментов при их установке на основание. Для фундаментов стаканного типа рисками отмечают середину верхней грани стакана, что помогает при окончательной выверке фундамента. Затем фундамент заводят краном на проектные оси и после необходимой центровки на высоте 10см опускают в проектное положение. При этом риски на фундаменте должны совпадать с рисками на колышках. Положение фундамента в плане проверяется с помощью теодолита, а соответствие высотных отметок фундаментов и дна стаканов –нивелиром относительно временных реперов.

5.Постройте циклограмму специализированного потока возведения части 3х пролетного бескранового пром. Здания (по. п.1) при следующих условиях.

- поток ритмичный

- количество бригад рабочих – 3

- количество процессов – 3, в том числе, земляные работы (1), устройство фундаментов (2)

- засыпка пазух (3)

- количество участков – 6

- ритм работы бригады- 15 дней.

1 – земляные работы

2 – устройство фундаментов

3 – засыпка пазух

T_разв.- интервал времени между началом первого и заверш.процессов, т.е. время в течении которого в строительный поток включ. все бригады

T_пр. – период выпуска готовой продукции – время = продолжительности раб.завершающей бригады

t_ш - шаг потока (время между началом работы двух смежных бригад потока)

6. Порядок составления единичной расценки на монтаж конструкции покрытия одноэтажного промышленного здания.

Единые расценки – сметный документ, в котором, на основании соответствующих сметных или производственных норм, устанавливаются затраты труда, материалов, изделий и сборных конструкций, а также машино-смен строит. машин в натуральном и денежном выражении на отдельные конструктивные элементы зданий и сооружений или виды строит. работ (1 м3 железобетона, 1 м2 штукатурки, 1 т стальных конструкций и т. д.).

Единичные расценки предназначаются для определения сметной стоимости строительства зданий и сооружений и для расчетов за выполненные работы между заказчиком и строительной организацией.

Сборники ЕР применяются в обязательном порядке для составления сметной документации на строительство объектов, финансируемых за счет средств государственного бюджета всех уровней и целевых внебюджетных фондов. Сборники ЕР являются составной частью системы ценообразования и сметного нормирования в строительстве, действующей на территории Российской Федерации.

Порядок разработки сборников ЕР, установленный настоящими Методическими указаниями, является обязательным для всех организаций, участвующих в формировании указанных нормативов.

Сборники ЕР по своему назначению подразделяются на:

- федеральные,

- территориальные,

- отраслевые.

Для разработки сборников ФЕР исходными данными являются:

- сборники ГЭСН на строительные и специальные строительные работы

- действующие сборники сметных норм и расценок на строительные работы

- действующие сборники расценок на монтаж оборудования

- действующие сборники ресурсных сметных норм (РСН) на монтаж оборудования,

- действующие сборники ресурсных сметных норм (РСН) на специальные строительные работы

- индивидуальные ГЭСН на новые виды работ, отсутствующие в действующих сметных нормативах

- уровень оплаты труда рабочих-строителей и механизаторов,

- Сборник сметных цен на строительные материалы, изделия и конструкции

- Сборник сметных цен на эксплуатацию строительных машин

Для сборников ТЕР исходными данными для разработки ( кроме приведенных выше) служат следующие:

- территориальные сборники сметных цен на материалы, изделия и конструкции

- территориальные сборники сметных цен на эксплуатацию строительных машин

Для разработки сборников ОЕР исходными данными являются нормативы ( перечисленные в пунктах составления ФЕР и ТЕР ).

7. Признаки, определяющие качество проекта.

Под качеством понимается степень соответствия характеристик продукции опред. требованиям.

Качество проекта определяется уровнем принятых проектных решений, их прогрессивностью, соответствием новейшим технологиям, достижениям отечественного и зарубежного опыта. Различают следующие признаки качества проекта: функциональные - обеспечение в проектируемых сооружениях нормального технологического процесса при соблюдении требований быта, труда и отдыха обслуживающего персонала;

конструктивные - надежность работы как объекта (сооружения) в целом, так и его узлов (неизменяемость несущей способности, безотказная работа узлов, водонепроницаемость и т.д.);

экономические - получение высококачественной продукции при минимальных материальных и трудовых затратах;

эстетические - соответствие социально-экономическому уровню людей, их культурным запросам архитектурная композиция, отделка здания и т.д.).

Различают внутренний и внешний контроль качества.

К внутреннему контролю качества относят:

1. Входной.

2. Операционный.

3. Лабораторный.

4. Геодезический.

5. Приемочный.

Входной контроль осущ. практически для всех видов проектной документации и всех строительной продукции.

Для проектной документации при входном контроле проверяется:

1. комплектность.

2. соответствие проектных осевых размеров и геодезической основы.

3. наличие согласований и утверждений.

4. наличие ссылок на материалы и изделия.

5. соответствие границ стройплощадке сгп установленным требованиям.

6. наличие перечис. работ и конструкции, показатели качества которых сущ. влияют на безопасность объекта.

7. наличие предельных значений контролируемых по указанному перечню параметров (зоны безопасности, параметры электроэнергии).

8. методы контроля и измерения (методы инструментального контроля).

Для материалов визуальное обследование и лабораторное обследование.

Операционный контроль качества является основным видом внутреннего технического контроля, осуществляемого непосредственно на рабочих местах. Он выполняется в виде самоконтроля рабочими и контроля производственным персоналом. Обычно операционный контроль выполняется после завершения производственных операций. Цель его-выявление дефектов и принятие оперативных мер по их устранению. Операционный контроль осуществляется в соответствии со специальными схемами контроля, разрабатываемыми в составе ППР.

Лабораторный контроль осуществляется в обязательном порядке на объектах строительства при значительных объемах работ. Строительные лаборатории следят за качеством поступающих материалов и изделий (цемента, труб, муфт, уплотнителей, электродов, битума, пряди и т.п.), проверяют их на соответствие ГОСТам, ТУ, нормам и сертификатам.

Метрологическое и геодезическое обеспечение качества осуществляют строительная лаборатория и геодезическая служба в целях единства, точности и достоверности измерений.

Приемочный контроль служит для оценки качества законченных сооружений или их частей, а также скрытых работ.

Внешний контроль качества строительства осуществляется различными надзорами:

- технический надзор заказчика

- авторский надзор проектировщика

- контроль со стороны приемочных комиссий при сдаче объектов в эксплуатацию

- государственный архитектурно-строительный надзор (ГАСИ)
