Материалы для перекрытия

Бетон тяжелый класса по прочности на сжатие В20:

• расчетное сопротивление сжатию R_b= 11,5 МПа;

• расчетное сопротивление растяжению R_bt= 0,90 МПа;

• коэффициент условий работы бетона γ_b1= 0,9;

• значение модуля упругости при сжатии и растяжении E_b= 27,5·10³МПа

Арматура для армирования плит – проволока класса B500С:

• расчетное сопротивление арматуры растяжению для предельных состояний первой группы R_s= 415 МПа;

• значение модуля упругости E_s= 2,0·10⁵МПа

Арматура второстепенных балок – продольная рабочая класса А500С:

• расчетное сопротивление арматуры растяжению для предельных состояний первой группы R_s= 435 МПа;

• значение модуля упругости E_s= 2,0·10⁵МПа

Арматура второстепенных балок – поперечная класса А240:

• расчетное сопротивление поперечной арматуры R_sw= 170 МПа

• значение модуля упругости E_s= 2,0·10⁵МПа

Расчет монолитного ребристого перекрытия состоит из последовательных расчетов его элементов: плиты, второстепенных и главных балок. При расчете элементов перекрытия можно выполнить только расчет по несущей способности, так как при назначенных предварительных размерах поперечных сечений жесткость элементов, как правило, достаточна.

7.2. Расчет и конструирование плиты монолитного перекрытия Определение расчетных пролетов

Расчетным пролетом является расстояние от грани крайней балки до оси опоры плиты на стене:

Для крайних пролетов:

• в поперечном направлении (между второстепенными балками):

l_s1=l_s-0,5· b_sb = 2230 - 0,5·200 =2130мм;

где: l_s=L/3=6700/32230мм

• в продольном направлении (между главными балками):

l_s2= В - 0,5· b_mb -50 = 5900 - 0,5·250 - 50=5725 мм; где 50 мм – это расстояние, на которое смещается грань крайней главной балки относительно оси колонны

Для средних пролетов:

• в поперечном направлении (между второстепенными балками):

l_s3= l_s– b_sb = 2240 – 200 = 2040 мм;

• в продольном направлении (между главными балками):

l_s4= В –b_mb = 5900 – 250 = 5650 мм;

Величина отношения расчетных пролетов:

• == 2,69> 2;

• == 2,77 > 2

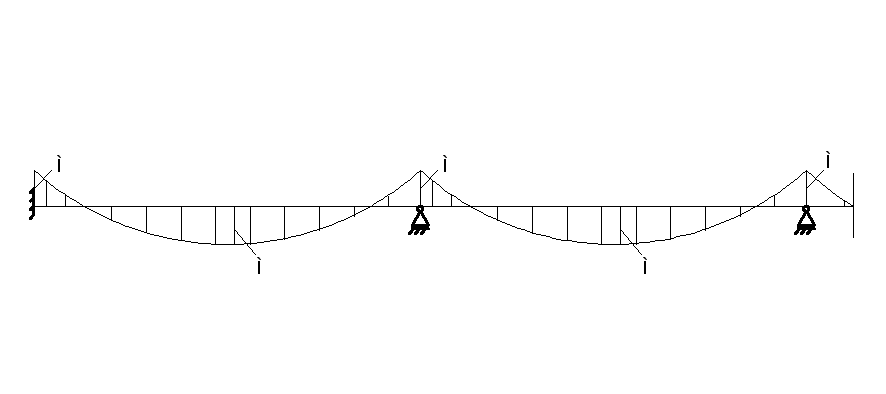

В этом случае плита рассчитывается как балочная в направлении коротких пролетов.

Нагрузки на 1 м2 монолитного перекрытия

Наименование нагрузки	Нормативное значение нагрузки, кН/м2	Коэффициент надежности по нагрузке γf	Расчетное значение нагрузки, кН/м2
1	2	3	4
Постоянная нагрузка: - слой №1 – доска половая по лагам, δ=40мм; - слой №2 - Цем.-песч. раствор, δ=30мм; - монолитная плита (толщина δ= 0,07 м; удельный весγ= 25 кН/м3)	δ1×γ1=0,04×5=0,2 δ2×γ2=0,03×18= =0,54 1,5	1,2 1,3 1,1	0,24 0,702 1,65
Итого постоянная нагрузка	∑=2,24=ḡn		∑=2,592=ḡ
Временная нагрузка: Полное значение временной нагрузки (с учетом временной длительной нагрузки от перегородок, δ=120мм) В том числе: Длительная Vlon Кратковременная Vsh	ṽn=5,5 2 3	1.2 1.2 1.2	ṽ =6,6 2.4 3.6
Временная нагрузка без учета перегородок ṽо	5	1,2	6
Итого	ṽn+ ḡn=7,74		ṽ+ ḡ=9,192

Подсчет нагрузок на 1 м² перекрытия

Полная расчетная нагрузка на 1 погонный метр длины плиты при условной ширине 1 м:

q= (+) · 1 м = 9,192 · 1 м =9,192 кН/м
