.pdfРис. 35. Центробежный компрессор высокого давления фирмы «Нуово-Пиньонэ»:
а — трехступенчатый; б — пятиступенчатый.
компрессоров, подключенных в работу по соответствующим схе мам компримирования, достигает от 150 до 18 500 квт и выше. Для уменьшения расхода мощности между компрессорами мон тируются промежуточные холодильники.
109
m
Рис. 36. Рекуперационная турбина фирмы «Нуово-Пиньонэ».
Чтобы уменьшить занимаемую площадь, повысить агрегат ную мощность привода, особенно в установках большой мощно сти, компрессоры при последовательной работе устанавливают ся в каскад с приводом от одного двигателя. При параллельной работе используются специальные редукторы с двумя выносны ми валами, вследствие чего обеспечивается работа компрессо ров от одного привода.
Кроме электродвигателя, приводом для этих установок мо гут быть паровая и газовая турбины, турбодетандер. В целях обеспечения высоких экономических показателей компрессорных цехов, работающих в технологических установках, где в про цессе получения исходного продукта вырабатываются отходя щие газы с избыточным давлением от 3 до 11 кгс/см2 и темпе
ратурой |
от 400 до 600° С, |
или требуется расширение сжатого |
газа для |
его разделения |
и других случаях, рекуперационпые |
турбины и турбодетандеры являются одним из основных и наи более эффективных видов привода. Поэтому фирмой «НуовоПиньонэ», наряду с производством центробежных компрессо ров, изготовляются также турбодетандеры довольно значитель ной номенклатуры, нормальный ряд которых по мощности отвечает соответствующим установкам.
На рис. 36 показана трехступенчатая рекуперационная тур бина фирмы «Нуово-Пиньонэ» с эффективной мощностью от
1500 до 3000 квт.
ПО
3. ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЦЕНТРОБЕЖНЫХ КОМПРЕССОРОВ ВЫСОКОГО ДАВЛЕНИЯ
Чтобы выдержать высокие давления, которым подвергается корпус компрессора в процессе работы, он изготовляется из стальной поковки высокой прочности и имеет цилиндрическую форму. На торцовых поверхностях корпуса ввинчены высоко пробные шпильки, с помощью которых по вертикальным разъе мам крепятся массивные крышки, изготовленные из высоко прочной стали. Герметичность этого соединения достигается контактом обработанных торцовых поверхностей корпуса и крышки. Кроме того, в специально выточенном пазу в крышке устанавливается резиновая прокладка круглого сечения.
Выходные и входные патрубки газа приварены к корпусу. На двух торцовых днищах установлены трубы для входа и вы хода как смазывающего, так и уплотняющего масла. Корпус опирается на четыре лапы, расположенные вблизи горизон тальной оси. Две лапы со стороны двигателя снабжены ниве лировочными шпонками для установки (выверки) машины в аксиальном направлении. В радиальном направлении компрес сор выверяется специальными установочными шпонками, рас положенными в нижней части корпуса.
При установке агрегата на фундамент благодаря установоч ным шпонкам термические расширения не нарушают центровку агрегата.
Диафрагмы изготовляют из листовой стали методом сварки. Каждая из них разделена на две части по горизонтальной пло скости. Обе половины диафрагмы соединены между собой бол тами из специальной легированной стали. Диафрагмы, в свою очередь, соединены между собой шестью продольными стерж нями-шпильками.
Рабочие колеса закрытого типа состоят из диска и контр диска, которые изготовляются из хромомолибденовой стали и могут быть сварными или же сделаны на фрезерном станке из кованой заготовки. Сварные рабочие колеса хорошо зарекомен довали себя на компрессорах с относительно высокой объемной производительностью.
Для компрессоров, имеющих низкую эффективную объемную производительность и, следовательно, более высокое давление, фирма «Нуово-Пиньо'нэ» спроектировала особый тип закрытого рабочего колеса, который фрезеруется из поковки. Этим спо собом можно изготовлят^ рабочие колеса с лопатками малой высоты, необходимой для сжатия ограниченного объема газа.
За последним рабочим колесом в этих компрессорах уста новлен уравновешивающий барабан, с помощью которого зна чительно снижается осевое давление на упорный подшипник.
Каждое рабочее колесо подвергается динамической балан сировке, после чего испытывается на оборотах, превышающих
111
на 15% максимальное рабочее число оборотов, затем заново подвергается балансировке. В заключение ротор в сборе тща тельно балансируется динамически.
Коренные подшипники скользящего типа изготовляются из кованой стали, внутри облицованы баббитом и смазываются маслом под давлением. Они спроектированы так, что аморти зируют собственные вибрации вала.
Упорный подшипник имеет опоры, равнораспределяющие осевое давление. Кроме того, он снабжен кольцом для сокра щения потерь мощности из-за трения.
Особенно тщательно продумана конструкция внутренних уплотнений между рабочими колесами, чтобы свести до мини мума утечки газа. Эти уплотнения лабиринтного типа, облицо ваны баббитом и легко заменяемы при износе.
Для герметичности конца вала применяется масло под дав лением, которое вводится в набор колец, изготовленных из ста ли и облицованных баббитом. Это масло под давлением посту пает в циркуляционную систему, а масло из полости высокого давления, смешанное с газом, сбрасывается автоматически.
Лабиринтное уплотнение, расположенное между масляным уплотнением и внутренней частью компрессора, полностью предотвращает просачивание масла в газ.
Рис. 37. Конструктивные исполнения фланце вых соединений компрессоров:
а — типа HS; б — типа Vs.
112
применяются в химической и нефтегазодобывающей промыш ленности. Для осуществления наиболее экономичной трубной обвязки в корпусах центробежных компрессоров предусмотре ны (рис. 37,а, б) верхние или нижние фланцевые соединения. Для регулирования температуры газового потока и возможно большего снижения затрачиваемой мощности предусмотрено межступенчатое охлаждение. В рассматриваемых конструк циях компрессоров предусматривается также охлаждение с по мощью впрыска.

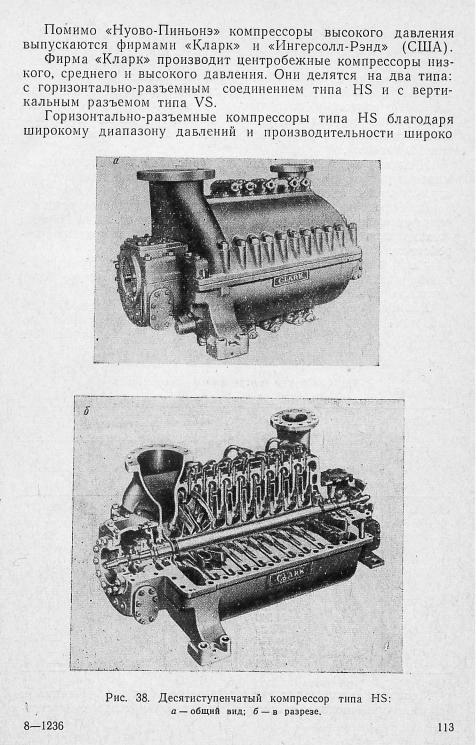

Подшипники машины типа HS (рис. 38,с, б) имеют мини мальное расстояние между собой, что позволяет иметь в одном корпусе до десяти ступеней.
Для предотвращения утечек компримируемого газа подшип ники отделены от компримируемого газового потока, полости подшипников соединены с отсасывающим вентиляционным уст ройством.
Уплотнения в компрессорах могут быть лабиринтовые, мас ляные, контактные и из угольных колец — в зависимости от давления нагнетания.
Компрессоры типа HS выпускаются семи типоразмеров про
изводительностью до 425 м3/мин, |
давлением |
нагнетания до |
||||||
50 кгс/см2 |
и потребляемой |
мощностью |
до 7500 |
квт |
(табл. 33). |
|||
|
|
, |
|
|
|
|
|
Таблица 33 |
|
В ес и габар и т ы |
ц ен т р о б еж н ы х |
к ом п р ессор ов |
|
||||
|
|
|
типа |
H S фирмы |
<К ырк» |
|
|
|
|
Число ступе |
|
|
|
Габариты, мм |
|
||
|
|
|
|
|
|
|
||
Типораз |
ней |
(мини |
Вес компрес |
|
|
|
|
|
мальное, |
|
|
|
|
||||
мер |
максималь |
сора, кг |
|
|
|
|
||
|
ное) |
|
|
длина |
ширина |
высота |
||
1 |
3; |
10 |
3 260 |
1216 |
1128 |
1264 |
||
2 |
3; |
10 |
5016 |
1910 |
1128 |
1264 |
||
4 424 |
1216 |
1264 |
1432 |
|||||
|
|
|
7 326 |
2088 |
1264 |
1432 |
||
3 |
3; |
10 |
9 826 |
1638 |
1712 |
1784 |
||
4 |
3; |
10 |
16 762 |
2952 |
1712 |
1784 |
||
11 109 |
2088 |
2320 |
2368 |
|||||
|
|
|
38 000 |
3648 |
2320 |
2368 |
||
5 |
3; |
10 |
23 230 |
2672 |
2952 |
3140 |
||
6 |
3; |
10 |
31 540 |
3976 |
2952 |
3040 |
||
25 323 |
3! 12 |
2952 |
— |
|||||
|
|
|
34146 |
4376 |
2952 |
— |
||
7 |
3; |
10 |
28132 |
4256 |
3892 |
— |
||
|
|
|
35 231 |
5264 |
3892 |
— |
Масляное уплотнение, разработанное фирмой «Кларк» и. впервые примененное в центробежных компрессорах магист-
114
ральиых газопроводов, в настоящее время используется в ком прессорах с давлением нагнетания 210—350 кгс/ем2. Масло или другая уплотняющая среда под большим давлением вводится в зазор между валом и втулкой.
Компрессоры марки VS вертикально-разъемного типа рас считаны для работы с давлением нагнетания 352 кгс/см2 при минимальном давлении всасывания 25—35 кгс/см2. Корпус ком прессора —■цилиндрический с вертикальными разъемами по плоскостям, перпендикулярным к горизонтальной оси компрес сора. Открытые торцы корпуса закрываются съемными крыш ками, которые крепятся к нему массивными, близко располо женными друг к другу шпильками. Внутренний (вставной) кор пус для возможности его сборки и облегчения доступа к деталям имеет разъем по горизонтальной оси компрессора. По сле полной сборки всей проточной части-компрессора и ротора внутренний корпус легко заводится в наружный.
В зависимости от давления нагнетания наружный корпус изготовляется из литой или кованой стали. Он испытывается гидравлически под давлением до 150% от максимального ра бочего давления. Вес и габариты компрессоров типа VS четы
рех типоразмеров |
представлены в табл. 34. |
|
|
|||
|
|
|
|
|
|
Таблица 34 |
Вес и габариты центробежных компрессоров типа |
VS фирмы «Кларк» |
|||||
|
Число ступе» |
|
|
Габариты, |
мм |
|
|
|
|
|
|
||
Типораз |
ней (мини |
Вес компрес |
|
|
высота от |
|
мальное , |
длина |
ширина |
||||
мер |
максималь |
сора, кг |
фундамент |
|||
|
ное) |
|
|
|
|
ных лап |
1 |
4 |
|
4 750 |
1712 |
1216 |
704 |
2 |
8 |
|
6 280 |
2128 |
1216 |
704 |
4 |
|
4 835 |
1408 |
1312 |
800 |
|
3 |
8 |
|
6 750 |
1908 |
1312 |
800 |
4 |
|
11 780 |
1848 |
1688 |
1204 |
|
4 |
8 |
|
14 185 |
2368 |
1688 |
1104 |
3 |
|
17 700 |
2040 |
2152 |
1260 |
|
|
8 |
|
28 460 |
3184 |
2152 |
1260 |
Компрессоры |
типа |
VS широко |
используются |
в установках |
для нефтеперерабатывающих заводов, подземного хранения при родного газа, закачки газа в пласт и др.
Эти компрессоры производительностью от 60 до 430 м3/мин работают при давлении всасывания от 25 до 35 кгс/см2, давле нии нагнетания до 350 кгс/см2; расход мощности — от 800 до
10 000 квт.
На рис. 39,а, б представлен семиступенчатый компрессор типа VS.
Степень сжатия каждой ступени компрессоров типа H S h VS
8* |
115 |
прессоров обеспечивать необходимые давление нагнетания и производительность.
Минимальная и максимальная мощности компрессорных установок, агрегированных компрессорами HS и VS, лежат в пределах от 1500 до 20 000 квт. Центробежные компрессоры фирмы «Кларк» приспособлены для работы с четырьмя наибо лее приемлемыми видами приводов: паровой турбиной, турбо детандером, электродвигателем и газовой турбиной.
Фирма «Кларк» в качестве привода к выпускаемым центро бежным компрессорам изготовляет турбодетандеры как центро бежного, так и осевого типа, а также рекуперационные турби ны. Центробежные радиальные турбодетандеры используются прежде всего для понижения температуры газов, их разделения на составные части, обусловленные технологическим процессом, с одновременным использованием энергии расширяющихся га зов. Рекуперационные турбины используются в основном в уста новках с наличием хвостовых газов. Турбодетандеры и рекупе рационные турбины рассчитаны так, что они могут применять ся на установках мощностью от 5 до 10 000 л. с. Оба типа турбодетандерных машин работают с высоким к. п. д., обеспе чивая максимальное использование охлаждения расширяемого газа или энергии поступающих в турбину хвостовых газов.
Фирма «Ингерсолл-Рэнд» наряду с производством привод ных поршневых газомоторных, винтовых и ротационных ком прессоров выпускает центробежные компрессоры большой типоразмерности в горизонтально- и вертикально-разъемном испол нении. Центробеленые компрессоры с горизонтальным разъемом рассчитаны на максимальное давление нагнетания 56 кгс/см2.
Число ступеней в этих компрессорах |
находится в пределах от |
3 до 9, производительность 153—396 |
м3/мин. Степень сжатия |
каждой ступени равна от 0,25 до 0,30. Корпуса компрессоров в зависимости от давления нагнетания изготовляются из специ ального чугуна и нерлсавеющей стали. Концы вала ротора каж дого компрессора выпущены из концевых подшипников на та кую величину, которая обеспечивает последовательное соедине ние нескольких компрессоров между собой по схеме «тандем».
Горизонтальцо-разъемные компрессоры выпускаются как с односторонним, так и с двухсторонним всасыванием. При двух стороннем всасывании двукратно увеличивается производи тельность компрессора и хорошо уравновешивается осевая на грузка ротора без дополнительных устройств.
На рис. 40,а представлена установка, компримирующая неф тяной газ. Она состоит из двух последовательно работающих центробежных компрессоров с вертикальными разъемами. Каж дый компрессор имеет по шесть ступеней. Приводом является
газовая турбина. Вся установка смонтирована на |
одной |
раме. |
В зависимости от конечного давления нагнетания |
число |
после- |
117
