матвед ответы

30, 35 Детали, испытывающие небольшие напряжения: оси, шпиндели, звездочки, тяги валы и т.п.

20к Котельная сталь.

40, 45 Детали с повышенной прочностью: коленчатые валы, шатуны, зубчатые венцы, распределительные валы, маховики, зубчатые колеса, шпильки, храповики и др.

50, 55 Зубчатые колеса, прокатные валки, штоки, бандажи, валы, малонагруженные пружины и др.

60 Детали с высокими прочностными и упругими свойствами: прокатные валки, эксцентрики, шпиндели, пружинные кольца, пружины и диски сцепления, пружины амортизаторов.

А12, А20, А30 Неответственные детали массового производства, изготавливаемые на станках-автоматах.

68. Инструмента́льная углеро́дистая сталь — сталь с содержанием углерода от 0,7 % и выше. Эта сталь отличается высокой твёрдостью и прочностью (после окончательной термообработки) и применяется для изготовления инструмента. Инструментальная углеродистая сталь делится на качественную и высококачественную. Содержание серы и фосфора в качественной инструментальной стали — 0,03 % и 0,035 %, в высококачественной — 0,02 % и 0,03 % соответственно.Выпускается по ГОСТ 1435-99 следующих марок: У7; У8; У8Г; У9; У10; У11; У12; У13; У7А; У8А; У8ГА; У9А; У10А; У11А; У12А; У13А. Стандарт распространяется на углеродистую инструментальную горячекатаную, кованую, калиброванную сталь, серебрянку.

У7, У7А Для обработки дерева: топоров, колунов, стамесок, долот; пневматических инструментов небольших размеров: зубил, обжимок, бойков; кузнечных штампов; игольной проволоки; слесарно-монтажных инструментов: молотков, кувалд, бородок, отверток, комбинированных плоскогубцев, острогубцев, боковых кусачек и др. У8, У8А, У8Г, У8ГА, У9, У9А Для изготовления инструментов, работающих в условиях, не вызывающих разогрева режущей кромки; обработки дерева: фрез, зенковок, поковок, топоров, стамесок, долот, пил продольных и дисковых; накатных роликов, плит и стержней для форм литья под давлением оловянно-свинцовистых сплавов. Для слесарно-монтажных инструментов: обжимок для заклепок, кернеров, бородок, отверток, комбинированных плоскогубцев, острогубцев, боковых кусачек. Для калибров простой формы и пониженных классов точности; холоднокатаной термообработанной ленты толщиной от 2,5 до 0,02 мм, предназначенной для изготовления плоских и витых пружин и пружинящих деталей сложной конфигурации, клапанов, щупов, берд, ламелей двоильных ножей, конструкционных мелких деталей, в т. ч. для часов и т. д. У10А, У12А Для сердечников. У10, У10А Для игольной проволоки. У10, У10А, У11, У11А Для изготовления инструментов, работающих в условиях, не вызывающих разогрева режущей кромки; обработки дерева: пил ручных поперечных и столярных, пил машинных столярных, сверл спиральных; штампов холодной штамповки (вытяжных, высадочных, обрезных и вырубных) небольших размеров и без резких переходов по сечению; калибров простой формы и пониженных классов точности; накатных роликов, напильников, шаберов слесарных и др. Для напильников, шаберов холоднокатаной термообработанной ленты толщиной от 2,5 до 0,02 мм, предназначенной для изготовления плоских и витых пружин и пружинящих деталей сложной конфигурации, клапанов, щупов, берд, ламелей двоильных ножей, конструкционных мелких деталей, в т. ч. для часов и т. д. У12, У12А Для метчиков ручных, напильников, шаберов слесарных; штампов для холодной штамповки обрезных и вырубных небольших размеров и без переходов по сечению, холодновысадочных пуансонов и штемпелей мелких размеров, калибров простой формы и пониженных классов точности. У13, У13А Для инструментов с пониженной износостойкостью при умеренных и значительных удельных давлениях (без разогрева режущей кромки); напильников, бритвенных лезвий и ножей, острых хирургических инструментов, шаберов, гравировальных инструментов.

69. Коррозионностойкой (или нержавеющей) называют сталь, обладающую высокой химической стойкостью в агрессивных средах. Коррозионностойкие стали получают легированием низко- и среднеуглеродистых сталей хромом, никелем, титаном, алюминием, марганцем. Антикоррозионные свойства сталям придают введением в них большого количества хрома или хрома и никеля. Наибольшее распространение получили хромистые и хромо-никелевые стали. Хромистые стали более дешевые, однако хромоникелевые обладают большей коррозионной стойкостью. Содержание хрома в нержа­веющей стали должно быть не менее 12%. При меньшем количестве хрома сталь не способна сопротивляться коррозии, так как ее электродный потенциал становится отрицательным.Наибольшая коррозионная стойкость сталей достигается после соответствующей термической и механической обработки.

70. Чугуны- это сплавы железа с углеродом более 2,14 %, содержащие постоянные примеси марганца, кремния, фосфора и серы, а также при необходимости легирующие элементы. В зависимости от структуры и состояния различают серые, белые и ковкие чугуны. Чугуны также классифицируют в зависимости от назначения – на конструкционные и со специальными свойствами; и от химсостава – на легированные и нелегированные. Как конструкционный материал наиболее широко применяются серые чугуны, в которых весь углерод находится в свободном состоянии в виде включений графита пластинчатой формы. Они обладают средней прочностью, хорошими литейными и другими технологическими свойствами (жидкотекучестью, малой линейной усадкой, обрабатываемостью резанием), мало чувствительны к концентрации переменных напряжений, антифрикционны.

71. Чугун серый — сплав железа с углеродом, в котором присутствует графит в виде пластинчатых или волокнистых включений. Отдельной разновидностью серого чугуна является высокопрочный чугун с графитом глобулярной формы, что достигается путем его модифицирования магнием (Mg), церием (Ce) или другими элементами. В зависимости от скорости дальнейшего охлаждения после затвердевания чугун может иметь ферритную, феррито-перлитную и чисто перлитную металлическую основу. С ростом скорости охлаждения возрастает доля перлита, а следовательно и прочность чугуна, но падает его пластичность. Для каждой области применения выбирают марку чугуна с оптимальным для этого случая сочетанием свойств. Маркируется серый чугун буквами СЧ, после которых указывают гарантированное значение предела прочности в кг/мм², например СЧ30. Высокопрочные чугуны маркируются буквам ВЧ, после которых указывают прочность и, через тире, относительное удлинение в %, например ВЧ60-2.Серый чугун характеризуется высокими литейными свойствами (низкая температура кристаллизации, текучесть в жидком состоянии, малая усадка) и служит основным материалом для литья. Он широко применяется в машиностроении для отливки станин станков и механизмов, поршней, цилиндров. Высокая хрупкость, свойственная серым чугунам вследствие наличие в их структуре графита, делает невозможным их применение для деталей, работающих в основном «на растяжение» или «на изгиб»; чугуны используются лишь при работе «на сжатие». Кроме углерода, серый чугун всегда содержит другие элементы, в первую очередь кремний, способствующий образованию графита. В большинстве марок серого чугуна содержание углерода до 1,4 %, но при сумме содержания кремния и углерода выше 2 %. Фактором способствующим графитизации - выделению углерода в равновесном состоянии, является прежде всего малая скорость охлаждения. Уменьшение по той или иной причине скорости охлаждения способствует большей степени графитизации, т.е. выделение большей части углерода в форме графита. С повышением твердости увеличивается склонность чугуна к отбелу.

72. Ковкие чугуны с хлопьевидной формой графита получают из белых доэвтектических чугунов, подвергая их специальному графитизирующему отжигу. Графитизирующий отжиг белого чугуна основан на метастабильности цементита и состоит обычно из двух стадий.Первая стадия (950...1050 °С) подбирается по длительности такой, чтобы весь цементит, находящийся в структуре отливки, распался на аустенит и хлопьевидный графит. Процесс графитообразования облегчается при модифицировании (например, алюминием и бором). Чугун, полученный таким образом, называется модифицированным. На второй стадии графитизирущего отжига при температуре эвтектоидного превращения формируется металлическая основа ковкого чугуна. В зависимости от режимов охлаждения ковкие чугуны могут иметь перлитную (непрерывное охлаждение), ферритную (очень медленное охлаждение в интервале 760...720 °С или изотермическая выдержка при 720...700 °С) или ферритно-перлитную (сокращение продолжительности второй стадии отжига) металлические основы. Для получения в модифицированном ковком чугуне перлитной основы рекомендуется увеличивать содержание марганца, хрома и некоторых других элементов, которые повышают устойчивость цементита к распаду на феррит и пластинчатый графит в области температур эвтектоидного превращения. Ковкие чугуны с перлитной металлической основой обладают высокими твердостью (235...305 НВ) и прочностью (Ств = 650...800 МПа) в сочетании с небольшой пластичностью (5 = 3,0...1,5 %). Ковкий ферритный чугун характеризуется высокой пластичностью (5 = 10...12 %) и относительно низкой прочностью (Ств = 370...300 МПа). Существенными недостатками графитизирующего отжига чугунов является длительность (24...60 ч) отжига отливок и ограничение толщины их стенок. Ковкие чугуны согласно ГОСТ 1215—79 маркируются двумя буквами (КЧ — ковкий чугун) и двумя группами цифр. Первые две цифры в обозначении марки соответствуют минимальному пределу прочности при растяжении (7в, МПа / 10, цифры после тире — относительному удлинению при растяжении. Чугуны марок КЧЗО—6, КЧЗЗ—8, КЧ35—10, КЧ37—12, имеющие повышенное значение удлинения при растяжении, относятся к ферритным, а марок КЧ45—7, КЧ50—5, КЧ55—4, КЧ60—3, КЧ65—3, КЧ70—2, КЧ80—1.5 — к перлитным чугунам.

Ковкие чугуны, обладая высокими пластическими свойствами, находят применение при изготовлении разнообразных тонкостенных (до 50 мм) деталей, работающих при ударных и вибрационных нагрузках, — фланцы, муфты, картеры, ступицы и др. Масса этих деталей —от нескольких граммов до нескольких тонн. Для повышения твердости, износостойкости и прочности изделий из ковкого чугуна иногда применяют нормализацию или закалку. Закалка с последующим высоким отпуском позволяет получить структуру зернистого перлита.

73. Высокопрочный чугун (ЧШГ — чугун с шаровидным графитом) получают модифицированием жидкими присадками (0,1...0,5 °о магния от массы обрабатываемой порции чугуна, 0,2...0,3 °о церия, иттрия и некоторых других элементов). При этом перед вводом модификаторов необходимо снизить содержание серы до 0,02...0,03 %. Рекомендуемый химический состав высокопрочного чугуна (2,7...3,7 % С; 0,5...3,8 % Si) выбирается в зависимости от толщины стенок отливки (чем тоньше стенка, тем больше углерода и кремния). Чтобы избежать образования в высокопрочных чугунах ледебурита, их подвергают графитизирующему отжигу. Продолжительность такого отжига благодаря повышенному содержанию графити-зирующих элементов (углерода, кремния) значительно короче, чем при отжиге белого чугуна. Структура высокопрочного чугуна состоит из металлической основы (феррит, перлит) и включений графита шаровидной формы. Шаровидный графит, имеющий минимальную поверхность при данном объеме, значительно меньше ослабляет металлическую основу, чем пластинчатый графит, и не является активным концентратором напряжений. Ферритные чугуны имеют сто,2 = 220...310 МПа, 5 = 22...10 "/о, 140...225 НВ, перлитные —ао,2= 370...700 МПа, 5 = 7...2 % и 153...360 НВ. Марки высокопрочных чугунов согласно ГОСТ 7293—85 состоят из букв «ВЧ» и цифр, соответствующих минимальному пределу прочности при растяжении Ста, МПа / 10: ВЧ35, ВЧ40, ВЧ45 — ферритные чугуны; ВЧ50, ВЧ60, ВЧ70, ВЧ80, ВЧ 100—перлитные чугуны. Высокопрочные чугуны обладают хорошими литейными и потребительскими свойствами (обрабатываемость резанием, способность гасить вибрации, высокая износостоикость и др.) свойствами. Они используются для массивных отлив,ок взамен стальных литых и кованых деталей — цилиндры, шестерни, коленчатые и распределительные валы и др. Для повышения механических свойств (пластичности и вязкости) и снятия внутренних напряжений отливки подвергают термической обработке (отжигу, нормализации, закалке и отпуску). Рекомендуется подвергать чугунные изделия объемной закалке. Образование мелкоигольчатого мартенсита в закаленном поверхностном слое изделий повышает их износостоикость в три и более раз. Для повышения износостойкости применяется также азотирование (или азотирование с последующей «обдувкой дробью»), при котором в поверхностных слоях изделий создаются благоприятные сжимающие напряжения.

74. Легированные чугуны. В зависимости от назначения различают износостойкие, антифрикционные, жаростойкие и коррозионностойкие легированные чугуны. Химический состав, механические свойства при нормальных температурах и рекомендуемые виды термической обработки легированных чугунов регламентируются ГОСТ 7769-82. В обозначении марок легированных чугунов буквы и цифры, соответствующие содержанию легирующих элементов, те же, что и в марках стали. Износостойкие чугуны, легированные никелем (до 5 %) и хромом (0,8 %), применяют для изготовления деталей, работающих в абразивных средах. Чугуны (до 0,6 % Сг и 2,5 % Ni) с добавлением титана, меди, ванадня, молибдена обладают повышенной износостойкостью в условиях трения без смазочногоматериала. Их используют для изготовления тормозных барабанов автомобилей, дисков сцепления, гильз цилиндров и др. Жаростойкие легированные чугуны ЧХ 2, ЧХ 3 применяют для изготовления деталей контактных аппаратов химического оборудования, турбокомпрессоров, эксплуатируемых при температуре 600°С (ЧХ 2) и 700°С (ЧХ 3).Жаропрочные легированные чугуны ЧНМШ, ЧНПГ7Х2Ш с шаровидным графитом работоспособны при температурах 500—6ОО°С и применяются для изготовления деталей дизелей, компрессоров и др. Коррозионно-стойкие легированные чугуны марок ЧХ 1, ЧНХТ, ЧНХМД, ЧН2Х (низколегированные) обладают повышенной коррозионной стойкостью в газовой, воздушной и щелочной средах. Их применяют для изготовления деталей узлов трения, работающих при повышенных температурах (поршневых колец, блоков и головок цилиндров двигателей внутреннего сгорания, деталей дизелей, компрессоров и т. д.).Антифрикционные чугуны используются в качестве подшипниковых сплавов, так как представляют группу специальных сплавов, структура которых удовлетворяет правилу Шарпи (включения твердой фазы в мягкой основе), способных работать в условиях трения как подшипники скольжения.Для легирования антифрикционных чугунов используют хром, медь, никель, титан.

75. Алюминий - легкий металл серебристо-белого цвета с высокой электро- и теплопроводностью. В отожженном состоянии алюминий имеет малую прочность, низкую твердость (НВ 20-40), но обладает высокой пластичностью (δ=35-40%). Алюминий хорошо обрабатывается давлением, сваривается, но плохо поддается резанию. Имеет высокую стойкость против атмосферной коррозии и в пресной воде. На воздухе алюминий быстро окисляется, покрываясь тонкой плотной пленкой окиси, которая не пропускает кислород в толщу металла, что и обеспечивает его защиту от коррозии.Сплавы, повышающие прочность и другие свойства алюминия, получают введением в него легирующих добавок, таких, как медь, кремний, магний, цинк, марганец. Дуралюминий- сплав алюминия (основа) с медью (Cu: 2,2-5,2%), магнием (Mg: 0,2-2,7%) марганцем(Mn: 0,2-1%). Подвергается закалке и старению, часто плакируется алюминием. Является конструкционным материалом дла авиационного и транспортного машиностроения.

Силумин - легкие литейные сплавы алюминия (основа) с кремнием (Si: 4-13%), иногда до 23% и некоторыми другими элементами: Cu, Mn, Mg, Zn, Ti, Be). Изготавливают детали сложной конфигурации, главным образом в авто- и авиастроении. Магналии - сплавы алюминия (основа) с магнием (Mg: 1-13%) и другими элементами, обладающие высокой коррозийной стойкостью, хорошей свариаемостью, высокой пластичностью. Изготавливают фасонные отливки (литейные магналии), листы, проволоку, заклепки и т.д. (деформируемые магналии). Основные достоинства всех сплавов алюминия состоит в их малой плотностью (2,5-2,8 г/см3), высокая прочность (в расчете на единицу веса), удовлетворительная стойкость против атмосферной коррозии, сравнительная дешевизна и простота получения и обработка. Алюминиевые сплавы применяются в ракетной технике, в авиа-, авто-, судо- и приборостроении, в производстве посуды, спорттоваров, мебели, рекламе и других отраслях промышленности. По широте применения сплавы алюминия занимают второе место после стали и чугуна. Алюминий - одна из наиболее распространенных добавок в сплавах на основе меди, магния, титана, никеля, цинка, железа. Алюминий применяется и для алитирования (алюминирования) - насыщения поверхности стальных или чугунных изделий алюминием с целью защиты основного материала от окисления при сильном нагревании, т.е. повышения жароупорности (до 1100 oC) и сопротивления атмосферной коррозии.

76. Деформируемые алюминиевые сплавы. Деформируемые алюминиевые сплавы применяют для получения листов, ленты, фасонных профилей, проволоки и различных деталей штамповкой, прессованием, ковкой. В зависимости от химического состава деформируемые алюминиевые сплавы делят на 7 групп; содержат 2-3 и более легирующих компонента в количестве 0,2-4% каждого. Например, сплавы алюминия с магнием и марганцем; алюминия с медью, магнием, марганцем и др. Деформируемые сплавы разделяют на сплавы, упрочняемые и неупрочняемые термической обработкой. Деформируемые сплавы, подвергаемые механической и термической обработке, имеют буквенные обозначения, указывающие на характер обработки (см. примечания к табл. 9).Термически неупрочняемые сплавы - это сплавы алюминия с марганцем (АМц) и алюминия с магнием и марганцем (АМг). Они обладают умеренной прочностью, высокой коррозионной стойкостью, хорошей свариваемостью и пластичностью (табл. 9).Термически упрочняемые сплавы (см. табл. 9) приобретают высокие механические свойства и хорошую сопротивляемость коррозии только в результате термической обработки. Наиболее распространены сплавы алюминия с медью, магнием, марганцем (дюралюмины) и алюминия с медью, магнием, марганцем и цинком (сплавы высокой прочности).Дюралюмины маркируют буквой Д, после которой стоит цифра, обозначающая условный номер сплава. Термическая обработка дюралюминов состоит в закалке, естественном или искусственном старении. Для закалки сплавы нагревают до 500°С и охлаждают в воде. Естественное старение производят при комнатной температуре в течение 5-7 сут. Изменение прочности дюралюминия при естественном старении показано на рис. 48. Искусственное старение проводят при 150-180°С в течение 2-4 ч. (При одинаковой прочности дюралюмины, подвергнутые естественному старению, более пластичны и коррозионностойки, чем подвергнутые искусственному старению. Особенностью нагрева алюминиевых сплавов при закалке является строгое поддержание температуры (+5°), чтобы не допустить пережога и достичь наибольшего эффекта термической обработки.

77. Литейные сплавы содержат почти те же легирующие компоненты, что и деформируемые сплавы, но в значительно большем количестве (до 9-13% по отдельным компонентам). Литейные сплавы предназначены для изготовления фасонных отливок. Выпускают 35 марок литейных алюминиевых сплавов (АЛ), которые по химическому составу можно разделить на 5 групп. Например, алюминий с кремнием (АЛ2, АЛ4, АЛ9) или алюминий с магнием (АЛ8, АЛ 13, АЛ22 и др.).Алюминиевые литейные сплавы маркируют буквами АЛ и цифрой, указывающей условный номер сплава. Сплавы на основе алюминия и кремния называют силуминами. Силумины обладают высокими механическими и литейными свойствами: высокой жидкотекучестью, небольшой усадкой, достаточно высокой прочностью и удовлетворительной пластичностью. Сплавы на основе алюминия и магния имеют высокую удельную прочность, хорошо обрабатываются резанием и имеют высокую коррозионную стойкость. Свойства алюминиевых литейных сплавов существенно зависят от способа литья и вида термической обработки. Важное значение при литье имеет скорость охлаждения затвердевающей отливки или скорость охлаждения при ее закалке. В общем случае увеличение скорости отвода тепла вызывает повышение прочностных свойств. Поэтому механические свойства отливок при литье в кокиль (металлические литейные формы) выше, чем при литье в песчано-глинистые формы. Литейные алюминиевые сплавы имеют более грубую и крупнозернистую структуру, чем деформируемые. Это определяет режимы их термической обработки. Для закалки силумины нагревают до температуры 520-540°С и дают длительную выдержку (5-10 ч), для того чтобы полнее растворить включения. Искусственное старение проводят при 150-180°С в течение 10-20 ч.

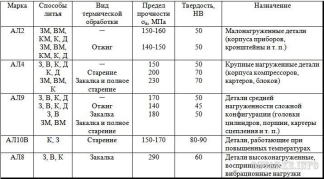

Алюминиевые литейные сплавы

78. В настоящее время мель получают из сульфидных руд, содержащих медный, колчедан (CuFeS2). Обогащенный концентрат медных руд (содержащий 11-35% Си), сначала обжигают для снижения содержания серы, а затем плавят на медный штейн. Цель плавки на штейн - отделение сернистых соединений меди и железа от рудных примесей. Штейны содержат до 16-60% Си. Медные штейны переплавляют в медеплавильном конвертере с продувкой воздухом и получают черновую медь, содержащую 1-2% примесей железа, цинка, никеля, мышьяка и др. Черновую медь рафинируют для удаления примесей. Содержание меди после рафинирования возрастает до 99,5-99,99% (медь первичная – технически чистая). Чистая медь имеет 11 марок (М00б, М0б, М1б, M1y, M1, M1p, М1ф, М2р, МЗр, М2 и МЗ). Суммарное количество примесей в лучшей марке М00б - 0,01%, а в марке М3 - 0,5%.Механические свойства чистой отожженной 'меди: σв=220-240 МПа, НВ 40-50, δ=45-50%. Чистую медь применяют для электротехнических целей и поставляют в виде полуфабрикатов - проволоки, прутков, лент, листов, полос и труб. Из-за малой механической прочности чистую медь не используют как конструкционный материал, а применяют ее сплавы с цинком, оловом, алюминием, кремнием, марганцем, свинцом. Легирование меди обеспечивает повышение ее механических, технологических и эксплуатационных свойств. Различают три группы медных сплавов: латуни, бронзы, сплавы меди с никелем. 79. Латунями называют двойные или многокомпонентные сплавы на основе меди, в которых основным легирующим элементом является цинк. При введении других элементов (кроме цинка) латуни называют специальными по наименованию элементов, например железофосфорномарганцевая латунь и т. п. В сравнении с медью латуни обладают большей прочностью, коррозионной стойкостью и лучшей обрабатываемостью (резанием, литьем, давлением). Латуни содержат до 40-45% цинка. При большем содержании цинка снижается прочность латуни и увеличивается ее хрупкость. Содержание легирующих элементов в специальных латунях не превышает 7-9%. Сплав обозначают начальной буквой Л - латунь. Затем следуют первые буквы основных элементов образующих сплавов: Ц - цинк, О - олово, Мц - марганец, Ж - железо, Ф - фосфор, Б - бериллий и т. д. Цифры, следующие за буквами, указывают на количество легирующего элемента в процентах. Например, ЛАЖМц66-6-3-2 алюминиевожелезомарганцовистая латунь, содержащая 66% меди, 6% алюминия, 3% железа, и 2% марганца, остальное цинк. По технологическому признаку латуни, как и все сплавы цветных металлов, подразделяют на литейные и деформируемые. Литейные латуни (ГОСТ 17711-72) предназначены для изготовления фасонных отливок, их поставляют в виде чушек (табл. 11). Деформируемые латуни выпускают (ГОСТ 15527-70) в виде простых латуней, например Л90 (томпак), Л80 (полутомпак), и сложных латуней, например ЛАЖ60-1-1, ЛС63-3 и др. Латуни поставляют в виде полуфабрикатов - проволоки, прутков, лент, полос, листов, труб и других видов прокатных и прессованных изделий. Латуни широко применяют в общем и химическом машиностроении. 80. Сплавы меди с оловом, алюминием, кремнием, марганцем, свинцом, бериллием называют бронзами. В зависимости от введенного элемента бронзы называют оловянными, алюминиевыми и т. д. Бронзы обладают высокой стойкостью против коррозии, хорошими литейными и высокими антифрикционными свойствами и обрабатываемостью резанием. Для повышения механических характеристик и придания особых свойств бронзы легируют железом, никелем, титаном, цинком, фосфором. Введение марганца способствует повышению коррозионной стойкости, никеля - пластичности, железа - прочности, цинка – улучшению литейных свойств, свинца - улучшению обрабатываемости. Бронзы маркируют буквами Бр, правее ставят элементы, входящие в бронзу: О - олово, Ц - цинк, С - свинец, А - алюминий, Ж - железо, Мц - марганец и др. Затем ставят цифры, обозначающие среднее содержание элементов в процентах (цифру, обозначающую содержание меди в бронзе, не ставят). Например, марка БрОЦС5-5-5 означает, что бронза содержит олова, свинца и цинка по 5%, остальное – медь (85%). Оловянные бронзы содержат в среднем 4-6% олова, имеют высокие механические (σв=150-350 МПа; δ=3-5%; твердость НВ 60-90), антифрикционные и антикоррозионные свойства; хорошо отливаются и обрабатываются резанием. Для улучшения качества в оловянные бронзы вводят свинец, повышающий антифрикционные свойства и обрабатываемость; цинк, улучшающий литейные свойства; фосфор, повышающий литейные, механические и антифрикционные свойства. Различают деформируемые и литейные оловянные бронзы. Деформируемые бронзы (ГОСТ 5017-74) поставляются в виде полуфабрикатов (прутки, проволоки, ленты, полосы) в нагартованном (твердом) и отожженном (мягком) состояниях. Эти бронзы применяют для вкладышей подшипников, втулок деталей приборов и т. п. Литейные оловянные бронзы содержат большее количество олова (до 15%), цинка (4-10%), свинца (3-6%), фосфора (0,4-1,0%). Литейные бронзы (ГОСТ 614-73) применяют для получения различных фасонных отливок. Высокая стоимость и дефицитность олова - основной недостаток оловянных бронз. Безоловянные бронзы содержат алюминий, железо, марганец, бериллий, кремний, свинец или различное сочетание этих элементов. Алюминиевые бронзы содержат 4-11% алюминия. Алюминиевые бронзы имеют высокую коррозионную стойкость, хорошие механические и технологические свойства. Эти бронзы хорошо обрабатываются давлением в горячем состоянии, а при содержании алюминия до 8% - и в холодном состоянии. Бронзы, содержащие 9-11% алюминия, а также железо, никель, марганец, упрочняются термической обработкой (закалка и отпуск). Наиболее поддающаяся закалке БрАЖН10-4-4 после закалки (980°С) и отпуска (400°) повышает твердость с НВ 170-200 до НВ 400. Марганцовистые бронзы (БрМЦ5) имеют сравнительно невысокие механические свойства, но обладают хорошей сопротивляемостью коррозии и высокой пластичностью, а также сохраняют механические свойства при повышенных температурах.Свинцовистые бронзы (БрС30) отличаются высокими антикоррозионными свойствами и теплопроводностью (в четыре раза большей, чем у оловянных бронз), применяют для высоконагруженных подшипников с большими удельными давлениями.Бериллиевые бронзы (БрБ2) после термообработки имеют высокие механические свойства, например у БрБ2 σв=1250 МПа, НВ 350, высокий предел упругости, хорошая коррозионная стойкость, теплостойкость. Из бериллиевых бронз изготовляют детали особо ответственного назначения.Кремнистые бронзы (БрКН1-3, БрКМцЗ-1) применяют как заменители дорогостоящих бериллиевых бронз. 81. Композиционные материалы - многокомпонентные материалы, состоящие из полимерной, металлической, углеродной, керамической или др. основы (матрицы), армированной наполнителями из волокон, нитевидных кристаллов, тонкодиспeрсных частиц и др. Путем подбора состава и свойств наполнителя и матрицы (связующего), их соотношения, ориентации наполнителя можно получить материалы с требуемым сочетанием эксплуатационных и технологических свойств. Использование в одном материале нескольких матриц или наполнителей различной природы (гибридные композиционные материалы) значительно расширяет возможности регулирования свойств композиционных материалов. Армирующие наполнители воспринимают основную долю нагрузки композиционных материалов. По структуре наполнителя композиционные материалы подразделяют на волокнистые (армированы волокнами и нитевидными кристаллами), слоистые (армированы пленками, пластинками, слоистыми наполнителями), дисперсноармированные, или дисперсноупрочненные (с наполнителем в виде тонкодисперсных частиц). Матрица в композиционных материалах обеспечивает монолитность материала, передачу и распределение напряжения в наполнителе, определяет тепло-, влаго-, огне- и химическую стойкость. По природе матричного материала различают полимерные, металлические, углеродные, керамические и др. композиты.
