•Простые формы кристаллов (окончание)
•Вывод простых форм по стереографической проекции
•Понятие о гномонической проекции
•Обратная решетка – основные понятия и формулы

Простые формы кристаллов

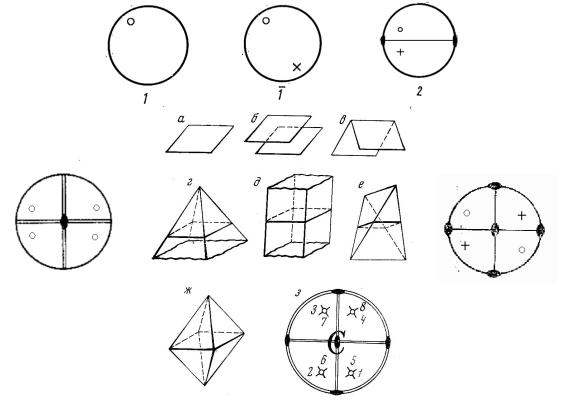

Рис.14. Простые формы низших сингоний |
Рис.15a. Простые формы средних сингоний |
2

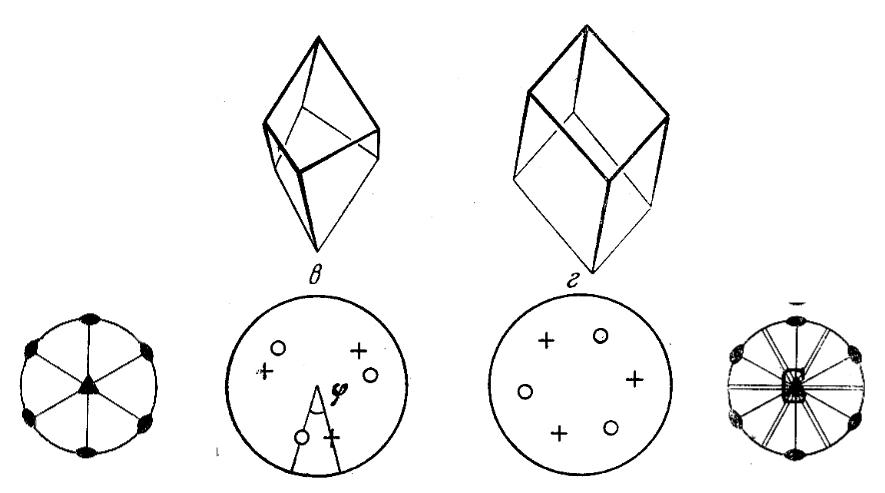

Рис.15-б,в. Простые формы средних сингоний – трапецоэдры и скаленоэдры
3

4

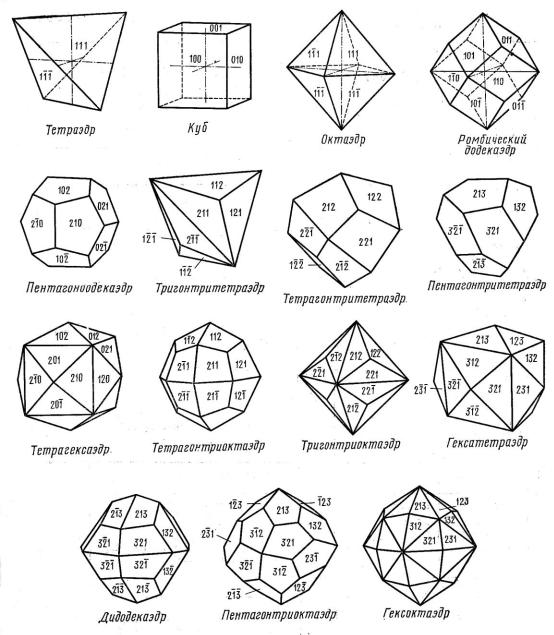

Рис.16. Простые формы кубической сингонии

Рис.17. Стереографические проекции элементов симметрии 32 точечных групп |
5 |
|

Вывод простых форм

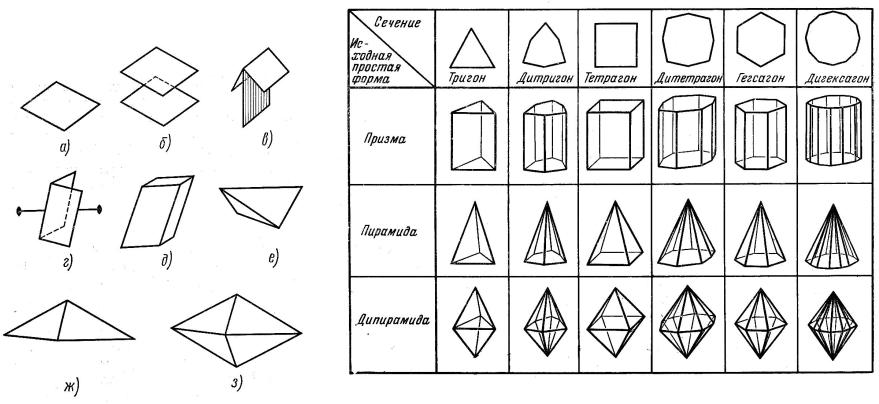

Рис.18. Простые формы низших сингоний
6

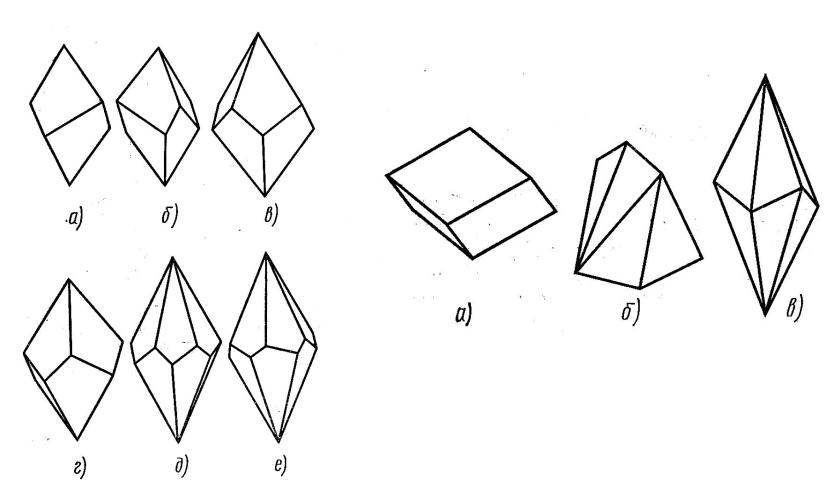

Рис.19. Средние сингонии – трапецоэдр, ромбоэдр и их проекции
7

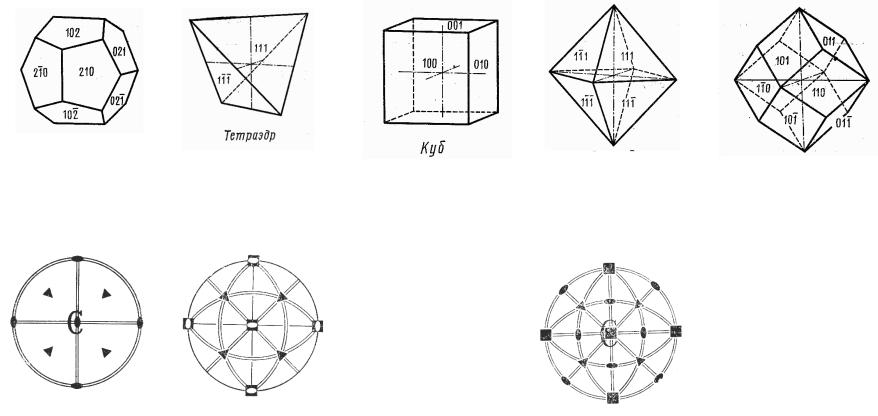

Рис.20. Основные кубические простые формы и их проекции
8

Гномостереографические проекции

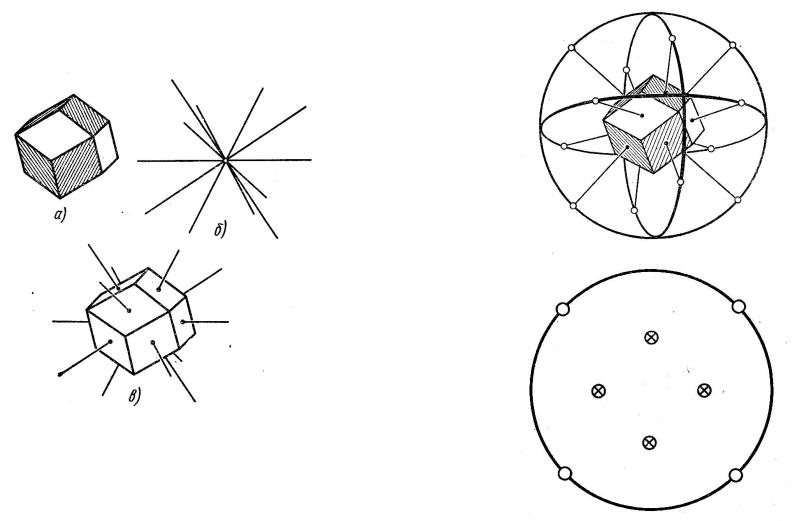

Рис.11. Многогранник и его полярный комплекс
Рис.12. Гномостереографическая
проекция ромбододекаэдра |
9 |

Рис.21. Стандартные проекции для кубических кристаллов
10
