Оборудование, инструмент и материалы
Набор моделей (разъемных, неразъемных, в том числе с отъемными частями), опоки, подмодельные и подопочные плиты, модели элементов литниковых систем; комплекты формовочных инструментов, включающие сито, лопату или совок, трамбовку, деревянный молоток, крюк-подъемник для извлечения моделей и отъемных частей, ланцет, гладилку, ложечку и крючок для отделки и ремонта полуформ и стержней, вентиляционную иглу; твердомер мод. 071, плавильная печь, литейные ковши, набор плавильных инструментов, шихтовые материалы для выплавки чугуна или алюминиевых сплавов, единая формовочная смесь или облицовочная и наполнительная смеси, противопригарное покрытие, керосин или смесь 50 % керосина и 50 % мазута для протирки моделей, сухой кварцевый песок или серебристый графит для присыпки поверхности разъема полуформ.
Порядок проведения работы
Работа рассчитана на 4 ч.
Подготовить модели отливок и элементов литниковой системы, опоки, подмодельные и подопочные плиты, формовочный инструмент и рабочее место.
Подготовить формовочную смесь, разделительный состав и противопригарное покрытие.
Из формовочной смеси изготовить полуформы по постоянным разъемным и неразъемным моделям и моделям с отъемными частями.
Замерить твердость рабочих поверхностей полуформ.
Собрать формы.
Приготовить жидкий металл и залить его в формы.
Выдержать отливки в форме.
Выбить отливки из форм. Выбить стержни и очистить поверхность отливок.
Оценить качество поверхности отливок, выявить поверхностные дефекты.
Результаты наблюдений и их обработка
Результаты выполненной работы внести в отчет.
Провести статистическую обработку результатов измерений твердости полуформ. Вычислить доверительный интервал при вероятности 0,95. Оценить относительную погрешность измерений.
Содержание отчета
Общие сведения о формовке по постоянным моделям.
Эскизы постоянных моделей (разъемных, неразъемных, с отъемными частями).
Технология изготовления форм по различным моделям.
Результаты определения твердости полуформ.
Оценка качества поверхности отливок с описанием дефектов и вероятных причин их образования.
Выводы.
Контрольные вопросы
Какие материалы и оснастка используются при изготовлении форм?
Как классифицируют литейные модели?
Какие технологические операции необходимо выполнить при формовке?
В какой последовательности выполняют технологические операции при формовке по разъемной модели в опоках?
В чем отличия формовки по неразъемной и разъемной моделям?
Зачем подрезают часть смеси в полуформах при формовке по неразъемной модели?
Зачем изготовляют модели с объемными частями и как их извлекают из полуформ?
Какие дефекты образуются в отливках вследствие некачественной формовки?
ПРИЛОЖЕНИЕ. Графическая часть отчета по лабораторной работе № 2 «Формовка по постоянной неразъемной модели с подрезкой»
Рисунок 1 – Модель отливки «Кронштейн»

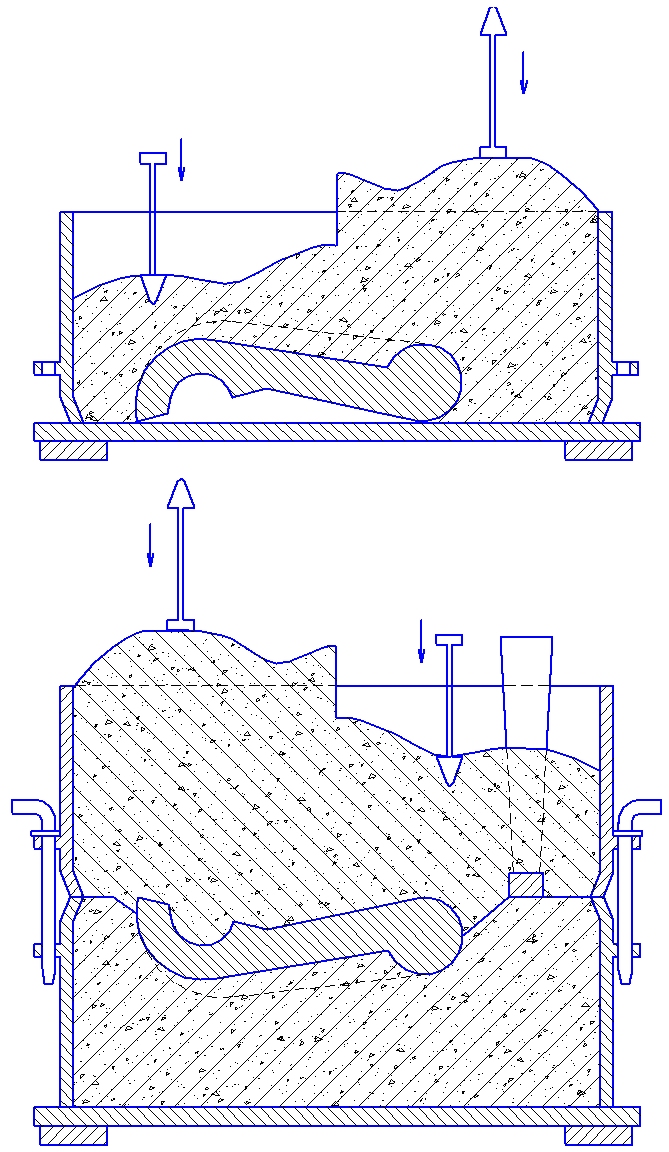

Рисунок 2 – Изготовление нижней и верхней полуформ
Рисунок 3 – Форма в собранном состоянии. Вид на нижнюю полуформу
