Лекции_11_Опер_усил

Райков Д.В., кафедра экспериментальной физики

АНАЛОГОВЫЕ ИНТЕГРАЛЬНЫЕ

МИКРОСХЕМЫ

Райков Д.В., кафедра экспериментальной физики

ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ

Райков Д.В., кафедра экспериментальной физики

Операционный усилитель представляет собой устройство на основе дискретных элементов интегрированных в едином корпусе и является

дифференциальным усилителем с высоким коэффициентом усиления переменного и постоянного тока.

Райков Д.В., кафедра экспериментальной физики

Vout

Райков Д.В., кафедра экспериментальной физики

Эквивалентная схема операционного усилителя:

Vout

Райков Д.В., кафедра экспериментальной физики

Коэффициент усиления (без обратной связи) очень большой порядка и составляет примерно К0 105:

Райков Д.В., кафедра экспериментальной физики

Характеристики идеального операционного усилителя:

1.К0 – бесконечно большой, будет обеспечивать стабильность при использовании отрицательной обратной связи;

2.Бесконечная полоса пропускания – К0 постоянный

во всей полосе частот;

3.Rвх – очень высокое;

4.Rвых – близко к нулю;

5. Минимальный дрейф и малый шум;

6.Постоянный фазовый сдвиг между входным

ивходным напряжениями;

Райков Д.В., кафедра экспериментальной физики

Пример: ОУ КР140УД7

Vout

RВХ = 400 кОм, RВЫХ = 75 Ом, K0 = 3 104, Полоса – f1 = 0.8 МГц

Райков Д.В., кафедра экспериментальной физики

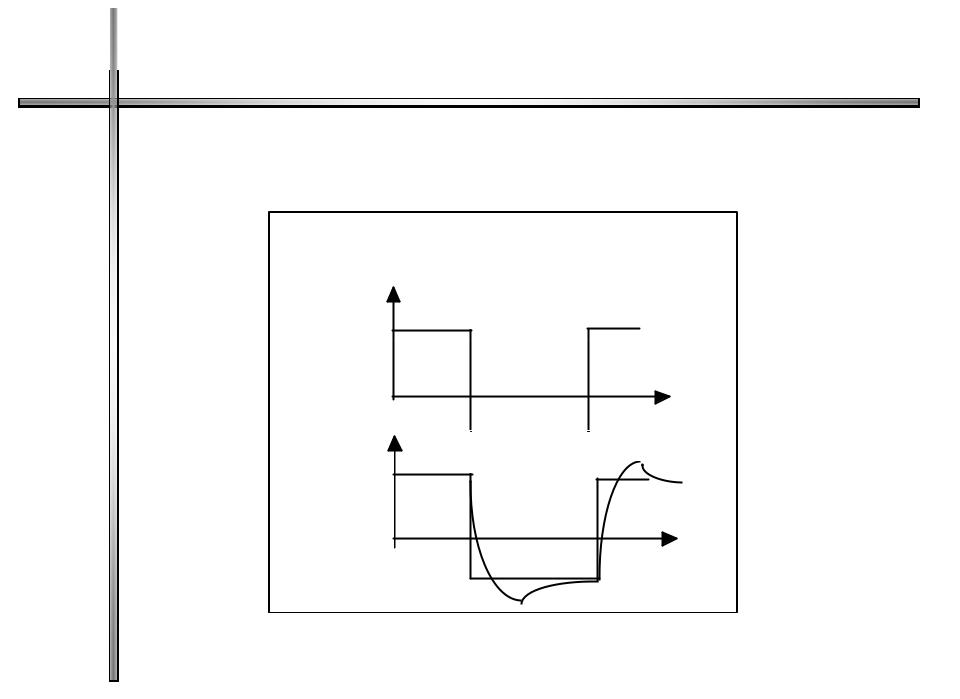

Время срабатывания (скорость нарастания)

Реакция ОУ на скачок входного напряжения
