Инструменты и приспособления при каменной кладке. Подача материала к рабочим местам.
Кельма -отшлифованная с обеих сторон стальная лопатка с деревянной ручкой - предназначена для разравнивания раствора по кладке, заполнения раствором вертикальных швов и подрезки в швах лишнего раствора.

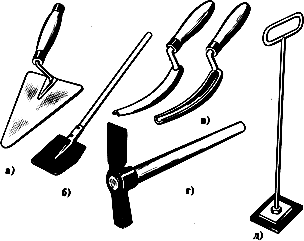

Инструменты для кирпичной кладки
а - кельма;
б - растворная лопата;
в - расшивка для выпуклых и вогнутых швов;
г - молоток-кирочка;
д - швабровка.
Растворная лопатка служит для подачи и расстилания раствора на стене, перемешивания его в ящике.
Расшивками обрабатывают швы, т. е. придают им определенную форму.
Молоток-кирочку каменщик использует при рубке целого кирпича на неполномерные Швабровка предназначена для очистки вентиляционных и дымовых каналов от выступившего из швов раствора

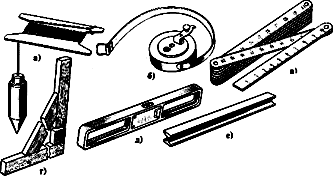

Контрольно-измерительные инструменты
а - отвес;
б - рулетка;
в - складной метр;
г - угольник;
д - строительный уровень;
е - дюралюминиевое правило.
Отвесы, служат для проверки вертикальности стен, простенков, столбов и углов кладки, Строительный уровень применяют для проверки горизонтальности и вертикальности кладки.
Правило предназначено для проверки лицевой поверхности кладки.
Деревянный угольник 500Х700 применяют для проверки прямоугольности закладываемых углов.
Рулетка и складной метр - мерительные инструменты, которыми размечают оси и положения конструкций, делают контрольные замеры кладки.

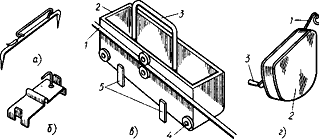

Приспособления для кладки
а - скоба П-образная;
б - скоба из листовой стали;
в - промежуточный маяк;
г - причальный шнур в корпусе;
1 - шнур-причалка;
2 - сварная коробка;
З - ручка;
4 - ролики-фиксаторы шнура;
5 - упоры.
Промежуточные маяки - временные подкладки, которые устанавливают под причальный шнур, чтобы он не провисал, в виде прямоугольного коробка или сварной рамы
Шаблоны, предназначенны для разметки оконных и дверных проемов,
Шнур - причалка - крученый шнур толщиной З мм, который натягивают при кладке верст между порядовками и маяками как ориентир для обеспечения прямолинейности и горизонтальности рядов кладки,
Порядовки - приспособления из уголков, труб или деревянных реек с нанесенными на них делениями, соответственно толщине горизонтальных рядов кладки (77 мм - для одинарного, 100 мм для утолщенного кирпича). Порядовки предназначены для прикрепления к ним при кладке причального шнура и обеспечения вертикальности и горизонтальности рядов кладки.
Угловые металлически е порядовки служат шаблоном (для рядов кладки), который при правильной установке (по отвесу) и жестком закреплении обеспечивает вертикальность кладки.

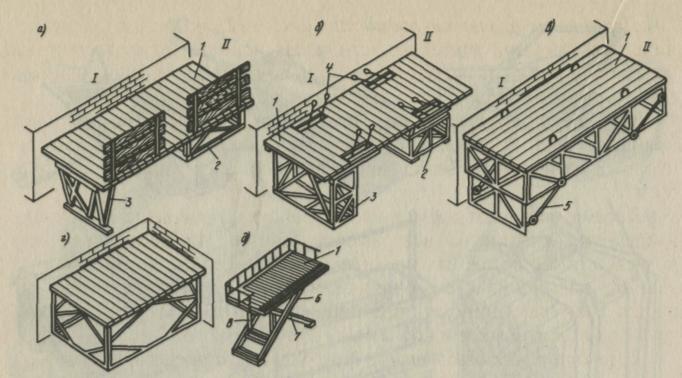

Подмости — это временные устройства, устанавливаемые на перекрытии и позволяющие выполнять кладку в пределах высоты этажа.
Шарнирно-панелъные подмости (рис. 912, а) состоят из дощатого настила и двух соединенных с ним опор.
Универсальные пакетные самоустанавливающиеся подмости (рис. 9.12, б) состоят из настила и двух шарнирно прикрепленных опор. Панельные (блочные) (рис. 9.12, в) подмости представляют собой сварной металлический блок высотой 1 м, по верху которого уложен деревянный настил.
Переносные площадки-подмости (рис. 9.12, г) состоят из металлической опорной тумбы и настила.
Лесами
называют временные устройства,
предназначенные для возведения кладки
на всю высоту здания. Их используют для
возведения одноэтажных промышленных
и сельскохозяйственных зданий, облицовки
стен и при выполнении других строительных
работ.
Трубчатые леса безболтовые (рис. 9.13, а, 6) представляют собой каркас, собираемый из стоек и ригелей.
В трубчатых болтовых лесах (рис. 9.13, в) стойки и ригели соединяют на болтах с помощью съемных хомутов, что позволяет осуществлять крепление между стойками и ригелями в любой их точке.

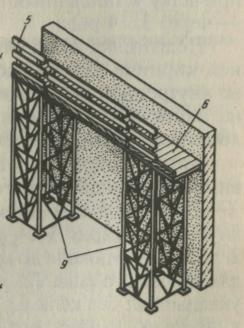

Леса
из объемных элементов (рис.
9.13, г) состоят из вертикальных этажерок
и панелей рабочего настила с ограждением.
