3. Указания по обработке и анализу опытных данных

4.1. По данным опыта холостого хода построить графики зависимостей:

,

где .

4.2. Магнитные потери (потери в стали АД) определяются путем разделения потерь холостого хода следующим образом:

4.2.1. Для каждого экспериментального значения () находят величину

,

где - активное сопротивление фазы статора, пересчитанное на рабочую температуру.

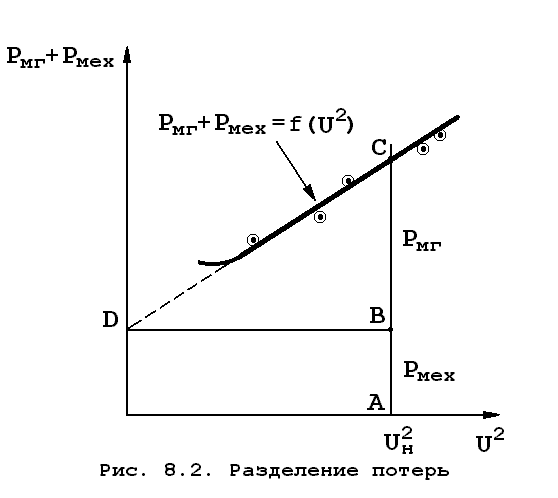

4.2.2. Строят график (рис. 8.2.)

Примечание.

Необходимо иметь в виду, что при использовании комплекта К-505 и включении обмотки статора в треугольник фазное напряжение получается умножением на , а фазный ток делением напоказанных прибором величин.

4.2.3. Экстраполируют график до пересечения с осью ординат в точке D. Проводят горизонтальную линию DB. Для точки имеем на линии АС отрезоки отрезок, где-принятый масштаб мощности для данного графика. Сопоставляют результаты с данными , полученными на графике опыта холостого хода.

4.3. По данным опыта (п. 3.3) строят рабочие характеристики АД:

,

где - полезная мощность на валу двигателя.

4.3.1. Потери в меди статора при рабочем токе статораравны:

.

4.3.2. Потери в роторе определяют по формуле

,

где - скольжение двигателя.

4.3.3. Добавочные потери согласно ГОСТ 183-85 принимают равными.

4.3.4. Для каждого значения тока нагрузки определяют:

,

где

- момент на валу двигателя (нм),

- частота вращения ротора (об/с).

4.3.5. Согласно данным п.4.3.5. и таблицы 8.3. строятся графики:

4. По данным опытов холостого хода и короткого замыкания построить круговую диаграмму[1, § 26.3].

5. По круговой диаграмме построить расчетные рабочие характеристики [1, § 26.2], совместив их в одних координатах с опытными характеристиками. Дать оценку точности в применении круговой диаграммы путем сравнения рабочих характеристик, снятых экспериментально и построенных по круговой диаграмме.

Работа № 9

ИССЛЕДОВАНИЕ МЕХАНИЧЕСКИХ ХАРАКТЕРИСТИК АСИНХРОННОГО ДВИГАТЕЛЯ С КОРОТКОЗАМКНУТЫМ РОТОРОМ

1. Цель работы

1. Исследование рабочих и механической характеристик асинхронного двигателя в симметричном режиме.

2. Исследование рабочих и механической характеристик асинхронного двигателя при однофазном питании статора.

2. Указания по подготовке к лабораторной работе

Для подготовки к лабораторной работе необходимо:

2.1. Изучить [1, §§ 30-1, 30-2], либо [2], либо [4].

2.2. Ответить на контрольные вопросы:

1. Почему для создания пускового момента АД, питаемого от однофазной сети, необходимо пусковую обмотку (С₃:С₆) подключить к той же сети через ёмкость?

2. Почему величина пускового момента зависит от величины подключаемой емкости?

3. Изменится ли пусковой момент АД, если вместо пусковой емкости подключить активное сопротивление (R_п=Х_с)?

4. Изменится ли пусковой момент АД, если вместо пусковой емкости подключить индуктивность (Х_L=Х_с)?

5. Каким способом можно запустить АД без пусковой обмотки?

6. Как изменить направление вращения АД, питаемого от однофазной сети?

7. Почему КПД АД, работающего в однофазном режиме всегда меньше КПД того же АД, работающего от трехфазной сети?
