Рисунок 9. Гигрограф

Определение направления и скорости движения воздуха.

Определение направления и скорости движения ветра с помощью флюгера (Рис. 10). предложенного Г.И.Вильдом и применяемого на метеорологических станциях. Направление ветра показывает флюгарка, свободно вращающаяся на основном стержне. Конец флюгарки указывает точку горизонта, откуда дует ветер. Направление ветра определяют на стержне. Указатель, обращенный на север, обозначают буквой "N".

Для определения скорости ветра в верхней части флюгера имеется металлическая доска, подвешенная на горизонтальной оси,

Рисунок 1. к которой прикреплена дуга с восемью штифтами - указателями скорости ветра. Под действием ветра

доска отклоняется от исходного положения и по величине ее отклонения определяют скорость ветра.

Определение направления воздушных потоков в помещениях с помощью дымаря.

Измерение подвижности воздуха с помощью анемометров (Рис 11). Чашечный анемометр предназначен для измерения скорости движения

воздуха более 1 м/сек. Воспринимающая часть прибора представлена четырьмя полыми полушариями (чашками), обращенными выпуклостью в одну сторону.

Ветер оказывает большее давление на вогнутые стороны полушарий, приводя их во вращательное движение вокруг вертикальной оси анемометра. Скорость вращения полушарий пропорциональна скорости ветра. Ось, на которой насажены полушария, приводит во вращение стрелки анемометра. Большая стрелка движется по циферблату, имеющему 100 делений. Маленькие стрелки

вращаются по циферблатам,

Рисунок 2. Анемометры имеющим 10 делений,

показывающие сотни, тысячи, десятки тысяч метров. Сбоку корпуса имеется рычаг для

включения и выключения прибора.

Крыльчатый анемометр - более чувствительный прибор для измерения скорости движения воздуха. Предел его чувствительности 0,1-0,3 м/сек. Он состоит из легких алюминиевых крышек, насаженных на колесико. Под действием ветра крылышки начинают вращаться и приводят в движение стрелки, показывающие скорость движения воздуха. При измерениях прибор устанавливают так, чтобы направление ветра было перпендикулярно к плоскости вращения колесика.

Методика измерения подвижности воздуха с помощью анемометра заключается в следующем.

Перед измерением записывают показания стрелок, начиная с циферблата, где имеется указание "тысяча", затем с циферблата "сотни" и далее с циферблата, показывающего десятки и единицы. Ставят прибор в воздушный поток и дают возможность чашечкам или крылышкам вращаться вхолостую в течение 1-2 мин. После этого одновременно включают секундомер и анемометр. Через 100 сек выключают анемометр и записывают новые показания стрелок. Разницу между последними и начальными показаниями делят на 100 и определяют скорость движения воздуха в м/сек.

Измерение подвижности воздуха с помощью кататермометров (Рис 13). В помещениях для измерения малых скоростей движения воздуха применяют кататермометры. Кататермометр - спиртовой термометр, имеющий резервуар внизу и расширение вверху. Кататермометр Хилла имеет

цилиндрический резервуар.

Более точные показания дает кататермометр Кондратьева с шаровым резервуаром.

Кататермометр Хилла градуирован от 38° до 35°, кататермометр Кондратьева имеет шкалу от 40°

до 33°.

Средняя температура охлаждения обоих кататермометров равна 36,5°. Если кататермометр нагреть в воде и затем дать ему возможность охлаждаться в воздухе, то скорость охлаждения прибора будет зависеть от температуры и скорости движения окружающего воздуха. Скорость движения воздуха, измеренную кататермометрами, вычисляют по формулам:

а) при скорости движения воздуха менее 1 м/сек (отношение H/Q меньше 0,6).

б) при скорости движения воздуха более 1 м/сек (отношение H/Q больше 0,6)

Н/Q - 0.13 V = (--------------)2 =

0.47

V - искомая скорость движения воздуха, м/сек;

Q - разность между средней температурой

кататермометра, 36,5°, и температурой окружающего

Рисунок 3.

Кататермометры воздуха;

0,20; 0,40; 0,13 и 0,47 - эмпирические коэффициенты;

Н - величина охлаждения кататермометра которую определяют по формуле:

H = F/a =

F - фактор кататермометра (указан на тыльной стороне прибора а - время охлаждения кататермометра с 38° до 35° в секундах.

Для быстрого вычисления скорости движения воздуха можно использовать таблицы , в которых скорость движения воздуха определяют по соотношению H/Q.

Методика работы с кататермометром состоит в следующем. В воду, нагретую ориентировочно до 80°, помещают резервуар кататермометра и выжидают время, пока верхнее расширение прибора заполнится спиртом на 1/3. Кататермометр вытирают насухо и подвешивают в месте измерения. По секундомеру отсчитывают время, в течение которого столбик спирта опустится с 38° до 35°.

Сводные данные проведенных исследований.

На основании полученных результатов даётся заключение, в котором предусматривается гигиеническая оценка микроклимата в помещении и при необходимости предложения по его улучшению.

Санитарно-гигиеническое заключение:

ПРАКТИЧЕСКАЯ РАБОТА К ТЕМЕ №12: САНИТАРНО-ГИГИЕНИЧЕСКИЕ ИССЛЕДОВАНИЯ ВОЗДУХА НА ЗАГРЯЗНЕНИЕ

ЕГО ОТДЕЛЬНЫМИ ХИМИЧЕСКИМИ ВЕЩЕСТВАМИ И ПЫЛЬЮ

I.Цель изучения темы – в результате изучения темы № 12 студент

должен: Знать.

1.Физиолого-гигиеничное значение составных компонентов воздуха и их влияние на здоровье и санитарные условия жизни.

2.Источники и показатели загрязнения воздуха помещений коммунального, бытового, общественного и производственного назначения, их гигиеническое нормирование.

3.Методы и средства охраны воздуха бытовых, общественных, производственных помещений, атмосферного воздуха от загрязнения химическими веществами и пылью.

Уметь.

1.Проводить лабораторный анализ проб воздуха на наличие в них различных химических примесей и пыли.

2.Определять концентрацию углекислого газа в воздухе помещений коммунального, бытового, общественного и лечебного назначения и оценивать степень чистоты воздушной среды.

Овладеть.

1.Навыками гигиенической оценки чистоты воздуха и ознакомиться с факторами и показателями загрязнения воздуха помещений коммунально-бытового, общественного и производственного назначения.

2.Принципами организации мероприятий по профилактике заболеваний связанных с загрязнением воздушной среды.

II. Место проведения занятия: учебно-профильная лдаборатория по гигиене воздуха кафедры общей гигиены.

III. Лабораторное оборудование: приборы, лаборатолрная посуда и реактивы для определения загрязнения воздуха химическими веществами и пылью.

Порядок выполнения исследований:

1. Определение углекислого газа основано на поглощении его раствором углекислого натрия с последующим титрованием несвязанной части углекислого натрия соляной кислотой.

Отбор проб воздуха проводят в различных точках помещения на высоте 1,5 м (рабочая зона). Для этого колбу определенной емкости заполняют водой и выливают ее в точке отбора. Затем открывают зажим у длинной трубки в пробке колбы и наливают 10 мл поглотительного раствора углекислого натрия и 2 капли фенолфталеина, после чего зажим закрывают. Через каждые 10 мкнут содержимое колбы встряхивают для лучшего контакта воздуха с поглотительным раствором. Через час содержимое колбы титруют 0,02-н раствором соляной кислоты до полного обесцвечивания. Титрование проводят через вторую трубку. Результаты титрования

записывают. Для определения первоначального титра раствора углекислого натрия его вновь приливают в колбу через резиновую трубку в количестве 10 мл и проводят второе титрование 0,02-н соляной кислотой до обесцвечивания.

Содержание углекислого газа рассчитывают по формуле(1):

СО2 мл/л (%) = 0,44 (С2 С1) 0,508=

В0 В1

где:

0,44 — количество мг углекислого газа, которому соответствует 1 мл 0,2-н раствора соляной кислоты;

C2 — объем раствора соляной кислоты в мл, пошедший на второе титрование;

C1 —объем раствора соляной кислоты в мл, пошедший на первое титрование;

Во — объем воздуха колбы в л после приведения его к нормальным условиям (0°С и 760 мм рт. ст.);

В1 — объем приливаемого до первого титрования раствора углекислого натрия (0,01 л);

0,508 — коэффициент для пересчета мг углекислого газа в миллилитры (1 мг углекислого газа при нормальных условиях занимает объем 0,508 мл).

Приведение объема воздуха колбы к нормальным условиям производят по следующей формуле(2):

Во = А 273 Р = (273 ) 760

где:

Для того, чтобы подучить содержание СО2 в %. следует полученное значение в ‰ разделить на 10.

А — полный объем колбы в л; 273° — абсолютная температура, соответствующая 0°С;

Р — атмосферное давление в мм рг. ст. при условиях анализа; т° — пемтература воздуха при условиях анализа;

760 — атмосферное давление в мм рт. ст., соответствующее нормальным условиям.

2. Определение сернистого газа основано на способности его в кислой среде с фуксинформальдегидным реактивом, образовывать соединения фиолетового цвета. По интенсивности окраски калориметрически определяют концентрацию сернистого газа.

Исследуемый воздух протягивают с помощью водяного аспиратора через два последовательно соединенных поглотителя Полежаева, в каждый из которых предварительно вносят пипеткой по 2 мм поглотительного раствора, содержащего 0,01-н раствор едкого натра в 5% водном растворе глицерина. После протягивания 0,5 л воздуха поглотительный раствор из поглотителей Полежаева переливают в 2 калориметрические пробирки, добавляют, по 1 мл фуксинформальдегидного реактива и через 20 минут

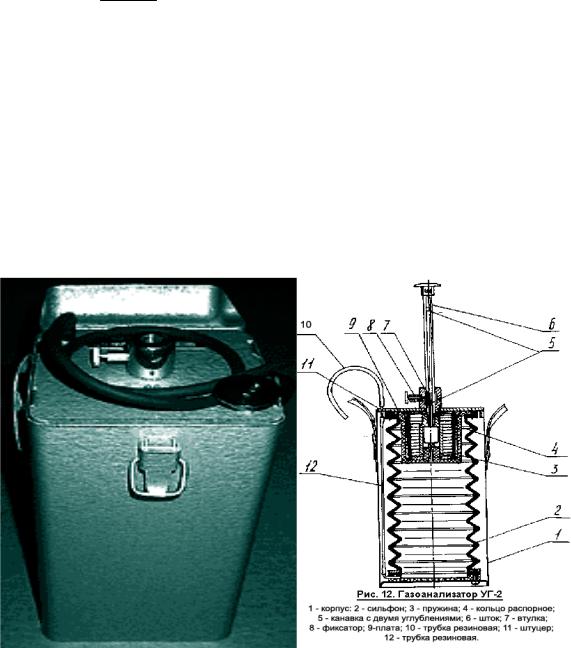

котором обозначены объемы протягиваемого воздуха. Значение требуемого объема должно быть обращено к фиксирующей кнопке. Шток плавно отпускают. При этом через индикаторную трубочку засасывается порция воздуха.

Длина окрашенного столбика индикаторного порошка в трубке пропорциональна концентрации анализируемого газа в воздухе и измеряется по шкале, градуированной в мг/м3.

4.Определение величины запыленности воздушной среды. В

санитарной практике отбор проб воздуха на запыленность осуществляют аспирационным методом с фильтрацией определенного объема воздуха через специальные фильтры типа АФА-ХП-20.

Непосредственно само количественное определение производят весовым методом.

Для этого:

1.Взвешивают на аналитических весах фильтр до отбора пробы

воздуха.

2.Помещают его в аллонж (специальный патрон).

3.Аллонж с резиновой трубкой присоединяют к электрическому аспиратору, скорость протягивания воздуха которого отрегулирована и составляет 1 л/мин.

4.Протягивают через фильтр воздух с указанной скоростью в течение 1 минуты.

5.Осторожно извлекают фильтр из аллонжа и взвешивают на аналитических весах.

6.Рассчитывают количество пыли в мг/куб. м (объем воздуха приводят

кнормальным условиям по формуле (2).

СВОДНЫЕ ДАННЫЕ ПРОВЕДЕННЫХ ИССЛЕДОВАНИЙ

Полученные результаты сравнивают с ПДК и дают санитарногигиенические заключения:

1)для воздуха учебной лаборатории (по показателю загрязнения — углекислому газу);

2)применительно к воздуху производственных помещений и атмосферы (по химическим вредным ингредиентам).

Санитарно-гигиеническое заключение по загрязнению воздуха учебной лаборатории:

Санитарно-гигиеническое заключение по загрязнению воздуха производственного помещения (условное рабочее место):

ПРАКТИЧЕСКАЯ РАБОТА К ТЕМЕ №13:

ГИГИЕНИЧЕСКАЯ ОЦЕНКА УСЛОВИЙ ЕСТЕСТВЕННОГО И ИСКУССТВЕННОГО ОСВЕЩЕНИЯ.

I. Цель изучения темы – в результате изучения темы № 13 студент должен:

Знать.

1.Физические характеристики и гигиеническое значение естественного освещения, требования и критерии его оценки с учетом характера зрительных работ, назначения помещений.

2.Факторы, от которых зависит уровень естественного освещения помещений - внешние и внутренние.

3.Основные физиологические функции зрительного анализатора (острота зрения, контрастная чувствительность и прочее). Видимость как интегральная функция зрительного анализатора.

4.Основные последствия неблагоприятного действия недостаточного и избыточного освещения на здоровье и трудоспособность человека. Влияние освещения на развитие близорукости.

5.Показатели и методы измерения естественного освещения.

Уметь.

1.Определять и оценивать геометрические показатели естественного освещения помещений.

2.Измерять, оценивать освещенность люксметром и определять коэффициент естественного освещения (КЕО) помещений и давать им гигиеническую оценку.

Овладеть.

1.Овладеть навыками гигиенической оценки условий естественного освещения и усвоить основные гигиенические требования к естественному освещению помещений разного назначения.

2.Овладеть геометрическим и светотехническим методами определения показателей естественного освещения и научиться оценивать результаты инструментальных измерений и составлять гигиеническое заключение о естественном освещении помещений различного назначения.

II. Место проведения занятия: учебно-профильная лаборатория гигиены воздуха кафедры общей гигиены.

III. Оборудование: люксметр, рулетка, нормативные таблицы по оценке показателей уровня освещённости помещений различного назначения.

Порядок выполнения исследований:

Естественное освещение.

Оценка естественного освещения проводится с учетом факторов, его определяющих: световой климат местности, время суток, ориентация
