6 Эскизирование

Эскизом называется чертеж, выполненный от руки без соблюдения масштаба, но с сохранением пропорций между элементами детали. Эскизы выполняются на бумаге в клетку карандашом без применения чертежных инструментов.

Эскиз содержит необходимое количество видов детали,

полезные разрезы, все размеры, шероховатость поверхностей,

допуски, посадки размеров и форм поверхности детали. Для определения шероховатости поверхности детали необходимо сравнить ее с эталонами шероховатости, рассматривая внешние признаки, назначение и методы обработки поверхностей. Обозначения шероховатости поверхностей деталей машин, а также правила нанесения их на чертежах регламентированы ГОСТ 2.309. На эскизе шероховатость обозначается принятыми условными знаками.

На эскизе также должны содержаться необходимые технические требования, наименование детали и материал.

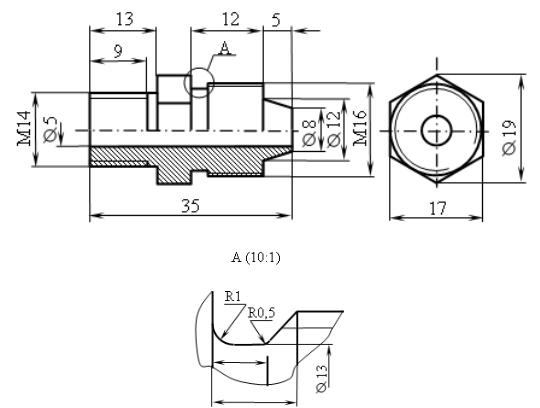

Рисунок 26 – пример выполнения эскиза

25

Последовательность выполнения эскиза:

1.Внимательно изучить строение детали, ее внутреннюю и наружную форму, мысленно расчленить деталь на простые геометрические формы и определить пропорции между ними.

2.Установить наименование детали, материал, из которого она изготовлена, определить ее назначение и рабочее положение в изделии.

3.Выбрать положение детали для построения главного вида.

Главный вид должен давать наиболее полное представление о форме и размерах предмета.

Выбирая главный вид, необходимо учитывать некоторые требования конструктивного и технологического порядка. Например,

детали, обрабатываемые на токарном станке (оси, валы, втулки и пр.)

располагаются в горизонтальном положении, как при обработке.

Детали, заготовки которых получают литьем, располагаются соответственно их положению в изделии.

4. Определить необходимое количество изображений - видов,

разрезов, сечений, выносных элементов.

5. Произвести компоновку чертежа, то есть определить размеры изображения так, чтобы 70% формата чертежа было занято,

установить проекционную связь между видами.

6.Нанести осевые и центровые линии, вычертить необходимые изображения (виды, разрезы).

7.Нанести выносные и размерные линии. Произвести обмер детали при помощи линейки или штангенциркуля. Проставить размерные числа.

8.Обозначить шероховатость поверхности, заполнить основную надпись.

26

Примеры выполнения эскизов приведены на рисунках 26 и 31.

Справочные материалы для оформления проточек наружной и внутренней резьбы даны в приложении З в таблице 1 и таблице 2.

Контрольные вопросы

1 Что называется эскизом?

2Для чего применяются эскизы?

3Что содержит эскиз детали?

4Каковы правила выполнения эскиза?

5Какова последовательность выполнения эскиза?

6При помощи каких инструментов измеряется резьба?
