4 Виды, разрезы, сечения

Изображения на чертеже в зависимости от их содержания разделяют на виды, разрезы, сечения.

Вид – изображение обращенной к наблюдателю видимой части поверхности предмета. Виды, получаемые проецированием предмета на плоскости проекций, являются основными. Различают шесть основных видов, расположение которых показано на рисунке 16.

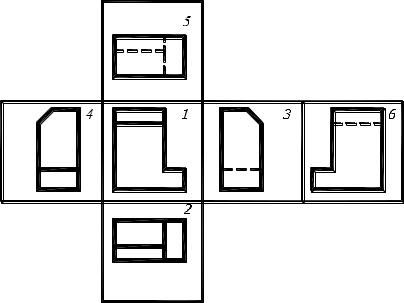

Рисунок 16 – расположение основных видов на чертеже: 1 - вид спереди (главный вид); 2 - вид сверху;

3 - вид слева; 4 - вид справа; 5 - вид снизу;

6 - вид сзади.

В качестве главного вида предмета выбирают такой вид,

который дает наиболее полное представление о форме и размерах данного предмета

Основные виды располагаются на чертеже в проекционной связи. Если какой-то вид расположен вне проекционной связи с главным или отделен от него другими изображениями, то его необходимо обозначить. При этом указывают стрелкой направление

16

проецирования, обозначаемое прописной буквой кириллицы, той же буквой обозначают построенный вид. Соотношение размеров стрелок,

указывающих направление взгляда, приведено на рисунке 17. Высота прописной буквы Н = 1,5h, где h – высота размерных чисел чертежа.

Рисунок 17 – обозначение видов

Кроме основных видов существуют дополнительные и местные виды, которые применяются в определенных случаях. Обозначаются дополнительные и местные виды так же, как показано на рисунке 17.

Разрез – изображение предмета, мысленно рассеченного одной или несколькими плоскостями. На разрезе изображается то, что расположено в секущей плоскости и то, что находится за ней. Тело детали в разрезе штрихуется под углом 45° по отношению к основной надписи. В зависимости от положения секущей плоскости относительно плоскости проекций разрезы подразделяются на горизонтальные, вертикальные (фронтальные и профильные),

наклонные.

В зависимости от числа секущих плоскостей разрезы делятся на простые (секущая плоскость одна) и сложные (секущих две и более).

Сложные разрезы бывают ступенчатыми и ломанными.

Для выявления устройства предмета в отдельном, ограниченном месте применяются местные разрезы. Местный разрез отделяют на виде сплошной волнистой линией или тонкой линией с изломом.

17

Разрезы помещаются на месте основных видов. Например,

фронтальный разрез необходимо располагать на месте главного вида,

профильный – на месте вида слева. В случае симметричной фигуры сечения совмещается половина разреза с половиной вида. При этом разрез помещается справа или снизу, вид – слева или сверху,

разделяются вид и разрез осевой штрихпунктирной линией. Если секущая плоскость совпадает с плоскостью симметрии детали, то разрез не обозначается.

Если при соединении симметричных частей вида и разреза с осью симметрии совпадает контурная линия (ребро), то часть вида и часть соответствующего разреза допускается разделять сплошной волнистой линией, увеличивая ту часть предмета, которой эта линия принадлежит (рисунок 18).

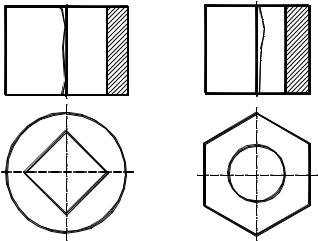

Рисунок 18 – соединение части вида и разреза

При обозначении разрезов положение секущей плоскости указывается при помощи разомкнутой линии. Толщина штрихов разомкнутой линии принимается в пределах от S до 1,5S. К штрихам,

ближе к наружному краю, примыкают стрелки, указывающие направление взгляда. Штрихи не должны пересекать контур изображения предмета. Соотношение штриха и стрелки показано на рисунке 19.

18

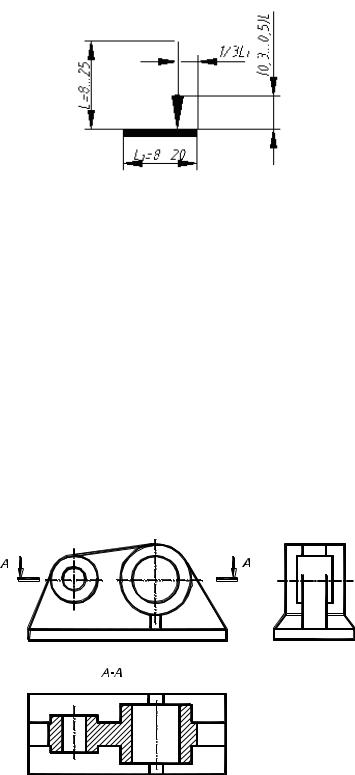

Рисунок 19 – обозначение разреза

Буквенное обозначение разреза наносят с наружной стороны от стрелок. Для этого используются прописные буквы русского алфавита. Буквы наносятся вертикально по отношению к основной надписи чертежа. Буквы должны быть на номер шрифта больше, чем высота цифр размерных чисел чертежа. Над изображением разреза помещают надпись А-А. Пример изображения и обозначения горизонтального разреза приведен на рисунке 20. Местные разрезы,

как правило, не обозначают.

Рисунок 20 – пример изображения разреза

Сечением называется изображение фигуры, полученное при мысленном рассечении предмета одной или несколькими плоскостями, при выполнении которого изображается только то, что
