9. 4 Выполнение чертежа болтового соединения (Лист 5)

Соединение деталей болтом выполняется при помощи трех стандартных изделий – болта, гайки и шайбы. Болты представляют собой стальные стержни, с одной стороны которых нарезана метрическая резьба, с другой стороны стержень ограничен шестигранной головкой. Гайка - шестигранник с резьбовым отверстием внутри. Шайба - кольцо, вырезанное из листового металла. Ее применяют для предохранения поверхности детали от повреждения гайкой при ее затяжке на стержне болта. Шайба увеличивает площадь прилегания и уменьшает контактное напряжение.

ГОСТ 2.315-68* предусматривает упрощенные и условные изображения соединений крепежными деталями на сборочных чертежах. В упрощенном соединении допускается не вычерчивать фаски на гайке и головке болта, зазор между стержнем болта и соединяемыми деталями, резьба на стержне болта изображается по всей длине стержня. Также допускается не изображать шайбу и резьбу на стержне болта на виде сверху.

В упрощенных изображениях соединений следует соблюдать пропорции элементов крепежных деталей по условным соотношениям, зависимым от номинального диаметра резьбы. Пример выполнения упрощенного болтового соединения по ГОСТ 2.315-68

приведен на рисунке 32.

Содержание работы:

1 По относительным (расчетным) размерам вычертить три вида

упрощенного болтового соединения. На главном виде выполнить фронтальный разрез.

2 Заполнить спецификацию ГОСТ 2. 108–6.

39

Пример выполнения задания приведен на рисунке 33 Задания для индивидуального выполнения даны в приложении Г. Задание выполняется на формате А3.

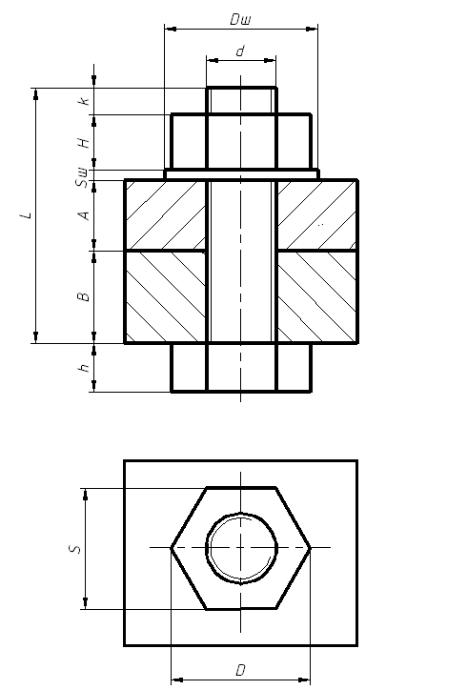

Рисунок 32 – упрощенное болтовое соединение

Порядок выполнения работы:

1 Необходимо рассчитать длину болта. Длина болта включает только длину его стержня и определяется по формуле:

40

l=А+В+SШ+H+k,

где (А+В) – общая толщина соединяемых деталей,

SШ=0,15×d – высота шайбы,

H=0,8×d – высота гайки,

k=0,3×d – остаток резьбы на стержне болта,

где d – диаметр болта

Далее расчетное значение длины болта округляется до

ближайшего большего значения по ГОСТ 7798-70.

2 Вычерчиваются соединяемые детали в соответствии с

размерами (Приложение Г) с отверстием, диаметр которого равен заданному диаметру болта. На главном виде болтового соединения выполняется полный фронтальный разрез.

3 Сроится главный вид цилиндрической части болта и его

головка, которая располагается снизу. Головка болта по ГОСТ 7798– 70 имеет шестигранную форму. Ширина головки болта D в

упрощенном изображении принимается равной 2d, высота ее h = 0,7d.

4 Затем вверх откладывается длина стержня болта.

Вычерчивается шайба и, затем, гайка. Диаметр шайбы Dш = 2,2d, а

высота SШ = 0,15d. Диаметр описанной окружности для шестигранной гайки равен 2d, так же как и для головки болта, а

высота ее равна 0,8d.

5 Вычерчивается вид сверху и слева. На главном виде и виде слева наносятся проекции ребер на гайке и головке болта. Резьба изображается по всей видимой длине стержня.

6 На чертеже наносятся размеры: длина болта, параметр резьбы на стержне болта и толщина соединяемых деталей.

7Наносятся позиции деталей для спецификации.

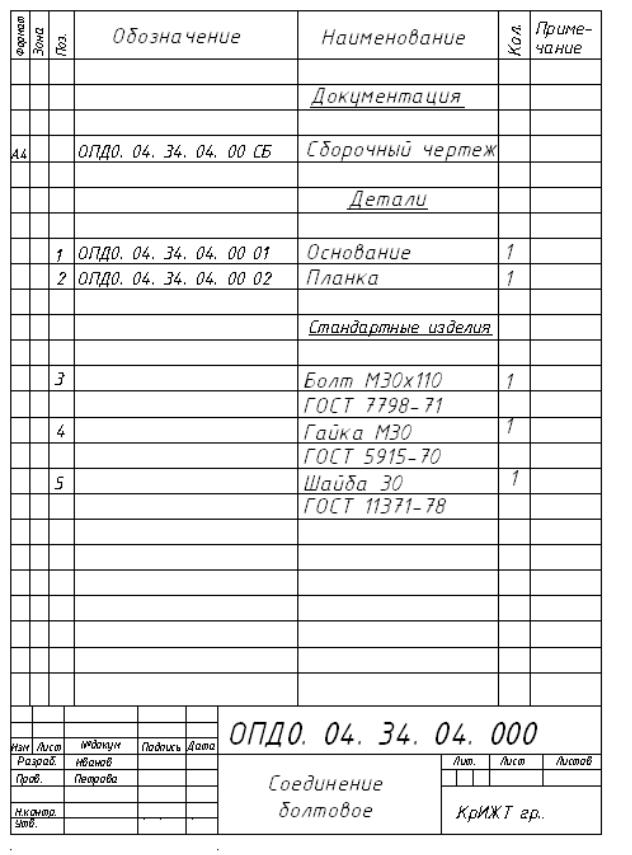

8Заполняется спецификация. Пример заполнения

спецификации приведен на рисунке 34.
