- •Лекция 1 Материаловедение. Особенности атомно-кристаллического строения металлов.
- •Металлы, особенности атомно-кристаллического строения
- •Понятие об изотропии и анизотропии
- •Аллотропия или полиморфные превращения.
- •Магнитные превращения
- •Лекция 2 Строение реальных металлов. Дефекты кристаллического строения
- •Лекция 3 Кристаллизации металлов. Методы исследования металлов.
- •Механизм и закономерности кристаллизации металлов.
- •Условия получения мелкозернистой структуры
- •Строение металлического слитка
- •Лекция 4 Общая теория сплавов. Строение, кристаллизация и свойства сплавов. Диаграмма состояния.
- •Понятие о сплавах и методах их получения
- •Особенности строения, кристаллизации и свойств сплавов: механических смесей, твердых растворов, химических соединений
- •Классификация сплавов твердых растворов.
- •Кристаллизация сплавов.
- •Диаграмма состояния.
- •Лекция 5 Диаграммы состояния двухкомпонентных сплавов.
- •Диаграмма состояния сплавов с неограниченной растворимостью компонентов в твердом состоянии (сплавы твердые растворы с неограниченной растворимостью)
- •Диаграмма состояния сплавов с отсутствием растворимости компонентов в компонентов в твердом состоянии (механические смеси)
- •Диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии
- •Диаграмма состояния сплавов, компоненты которых образуют химические соединения.
- •Диаграмма состояния сплавов, испытывающих фазовые превращения в твердом состоянии (переменная растворимость)
- •Связь между свойствами сплавов и типом диаграммы состояния
- •Лекция 6 Нагрузки, напряжения и деформации. Механические свойства.
- •Физическая природа деформации металлов.
- •Природа пластической деформации.
- •Дислокационный механизм пластической деформации.
- •Разрушение металлов.
- •Механические свойства и способы определения их количественных характеристик
- •Лекция 7 Механические свойства (продолжение).Технологические и эксплуатационные свойства
- •Механические свойства и способы определения их количественных характеристик: твердость, вязкость, усталостная прочность
- •Твердость по Бринеллю ( гост 9012)
- •Метод Роквелла гост 9013
- •Метод Виккерса
- •Метод царапания.
- •Динамический метод (по Шору)
- •Влияние температуры.
- •Способы оценки вязкости.
- •Основные характеристики:
- •Лекция 8 Конструкционная прочность материалов. Особенности деформации поликристаллических тел. Наклеп, возврат и рекристаллизация
- •Конструкционная прочность материалов
- •Особенности деформации поликристаллических тел.
- •Влияние пластической деформации на структуру и свойства металла: наклеп
- •Влияние нагрева на структуру и свойства деформированного металла: возврат и рекристаллизация
- •Лекция 9 Железоуглеродистые сплавы. Диаграмма состояния железо – углерод.
- •Структуры железоуглеродистых сплавов
- •Компоненты и фазы железоуглеродистых сплавов
- •Процессы при структурообразовании железоуглеродистых сплавов
- •Структуры железоуглеродистых сплавов
- •Лекция 10 Стали. Классификация и маркировка сталей.
- •Классификация и маркировка сталей Классификация сталей
- •Маркировка сталей
- •Лекция 11. Чугуны. Диаграмма состояния железо – графит. Строение, свойства, классификация и маркировка серых чугунов
- •Классификация чугунов
- •Диаграмма состояния железо – графит.
- •Процесс графитизации.
- •Строение, свойства, классификация и маркировка серых чугунов
- •Лекция 12 Виды термической обработки металлов. Основы теории термической обработки стали.
- •Виды термической обработки металлов.
- •Превращения, протекающие в структуре стали при нагреве и охлаждении
- •Механизм основных превращений
- •1. Превращение перлита в аустетит
- •2. Превращение аустенита в перлит при медленном охлаждении.
- •Закономерности превращения.
- •Лекция 13 Основы теории термической обработки стали (продолжение) Технологические особенности и возможности отжига и нормализации.
- •3. Превращение аустенита в мартенсит при высоких скоростях охлаждения
- •4. Превращение мартенсита в перлит.
- •Лекция 14 Технологические особенности и возможности закалки и отпуска
- •Лекция 15 Химико-термическая обработка стали: цементация, азотирование, нитроцементация и диффузионная металлизация
- •Химико-термическая обработка стали
- •Назначение и технология видов химико-термической обработки: цементации, азотирования нитроцементации и диффузионной металлизации
- •Лекция 16 Методы упрочнения металла.
- •Термомеханическая обработка стали
- •Поверхностное упрочнение стальных деталей
- •Старение
- •Обработка стали холодом
- •Упрочнение методом пластической деформации
- •Лекция 17 Конструкционные материалы. Легированные стали.
- •Лекция 18 Конструкционные стали. Классификафия конструкционных сталей.
- •Классификация конструкционных сталей
- •Улучшаемые легированные стали.
- •Лекция 19 Инструментальные стали
- •Лекция 20 Коррозионно-стойкие стали и сплавы. Жаростойкие стали и сплавы. Жаропрочные стали и сплавы
- •Лекция 21 Цветные металлы и сплавы на их основе. Титан и его сплавы. Алюминий и его сплавы. Магний и его сплавы. Медь и ее сплавы
- •Лекция 22 Композиционные материалы. Материалы порошковой металлургии: пористые, конструкционные, электротехнические
Механизм и закономерности кристаллизации металлов.
При соответствующем понижении температуры в жидком металле начинают образовываться кристаллики – центры кристаллизации или зародыши. Для начала их роста необходимо уменьшение свободной энергии металла, в противном случае зародыш растворяется.
Минимальный размер способного к росту зародыша называется критическим размером, а зародыш – устойчивым.

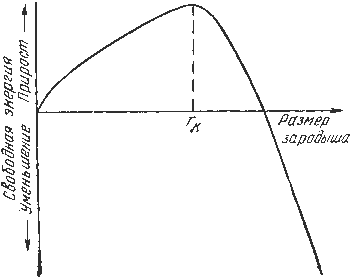

Переход из жидкого состояния в кристаллическое требует затраты энергии на образование поверхности раздела жидкость – кристалл. Процесс кристаллизации будет осуществляться, когда выигрыш от перехода в твердое состояние больше потери энергии на образование поверхности раздела. Зависимость энергии системы от размера зародыша твердой фазы представлена на рис. 3.3.
Зародыши с размерами равными и большими критического растут с уменьшением энергии и поэтому способны к существованию.
Рис.3.3. Зависимость энергии системы от размера зародыша твердой фазы
Механизм кристаллизации представлен на рис.3.4.
Рис.3.4. Модель процесса кристаллизации
Центры кристаллизации образуются в исходной фазе независимо друг от друга в случайных местах. Сначала кристаллы имеют правильную форму, но по мере столкновения и срастания с другими кристаллами форма нарушается. Рост продолжается в направлениях, где есть свободный доступ питающей среды. После окончания кристаллизации имеем поликристаллическое тело.
Качественная схема процесса кристаллизации может быть представлена количественно кинетической кривой (рис.3.5).
Рис. 3.5. Кинетическая кривая процесса кристаллизации
Процесс вначале ускоряется, пока столкновение кристаллов не начинает препятствовать их росту. Объем жидкой фазы, в которой образуются кристаллы уменьшается. После кристаллизации 50 % объема металла, скорость кристаллизации будет замедляться.
Таким образом, процесс кристаллизации состоит из образования центров кристаллизации и роста кристаллов из этих центров.
В свою очередь, число центров кристаллизации (ч.ц.) и скорость роста кристаллов (с.р.) зависят от степени переохлаждения (рис. 3.6).
Рис. 3.6. Зависимость числа центров кристаллизации (а) и скорости роста кристаллов (б) от степени переохлаждения
Размеры образовавшихся кристаллов зависят от соотношения числа образовавшихся центров кристаллизации и скорости роста кристаллов при температуре кристаллизации.
При равновесной температуре кристаллизации ТS число образовавшихся центров кристаллизации и скорость их роста равняются нулю, поэтому процесса кристаллизации не происходит.
Если жидкость переохладить до температуры, соответствующей т.а, то образуются крупные зерна (число образовавшихся центров небольшое, а скорость роста – большая).
При переохлаждении до температуры соответствующей т.в – мелкое зерно (образуется большое число центров кристаллизации, а скорость их роста небольшая).
Если металл очень сильно переохладить, то число центров и скорость роста кристаллов равны нулю, жидкость не кристаллизуется, образуется аморфное тело. Для металлов, обладающих малой склонностью к переохлаждению, экспериментально обнаруживаются только восходящие ветви кривых.
