12.3. Ответы на комментарии
Автор просматривает папки с комментариями и пишет ответы на них. Папки с ответами передаются библиотекарю для регистрации и возврата читателям. После этого каждый экземпляр папки остается у своего владельца и библиотекарь никогда больше не обрабатывает их. Опаздывающим читателям библиотекарь напоминает о необходимости вернуть задержанные ими папки. Таким образом поддерживается своевременная связь в обоих направлениях от читателя к автору и обратно.
Просматривая папку с комментариями, автор пишет ответ на каждое замечание синим цветом (в книге эти ответы изображаются темно-серыми) рядом с соответствующим замечанием. Комментарии таким образом связаны со своими ответами, но отличаются от них по цвету. Например, на рис. 12-4 автор отметил галочкой замечание читателя, отреагировал на записанный на диаграмме совет относительно деталей и проставил дату своего ответа на титульном листе. По ходу чтения автор может добавить еще какую-либо информацию для пояснения своих ответов или для указания на свое намерение переделать диаграмму в соответствии с рецензией. Таким образом, автор вносит свой вклад в письменный диалог.
В процессе ответов на комментарии каждого читателя, автор вносит изменения в свой экземпляр папки. Комментарии всех читателей сводятся воедино в авторском экземпляре. Это позволяет автору анализировать и обобщать различные и, возможно, противоречивые взгляды читателей. Обобщения используются при переделке диаграмм для получения улучшенной версии разрабатываемой модели. Переделанные диаграммы поступают к библиотекарю, который помещает их в архивы модели. После этого данный цикл рецензирования считается завершенным, и автор может начинать новый цикл на основе переработанного материала (см. пример в главах 14-16).
12.4. Совершенствование моделей
После нескольких циклов автор/читатель читательская аудитория обычно начинает приходить к консенсусу относительно содержания конкретной модели. Появляется общее понимание того, как работает или должна работать данная система. Взаимодействие и согласие достигается в результате высказывании каждого из группы специалистов и обмена их своими идеями. Это приближает к определенной цели. Для аналитического SADT-проекта такой целью является общее понимание системы.
SADT-авторы используют стандартные ключевые выражения, определяющие степень принятия диаграмм и отражающие уровень достижения консенсуса, относительно данной диаграммы. Значения терминов: "рабочая версия", "эскиз", "рекомендовано", "публикация", составляющих стандартный набор для SADT, определяются на начальной стадии проектирования. Это дает возможность для каждого аналитического проекта вырабатывать свои критерии документального контроля за уровнем достижения консенсуса. Например, термин "рабочая версия" может относиться к первому, черновому варианту диаграммы, "эскиз" может относиться к следующим ее версиям, которые нуждаются в уточнениях, "рекомендовано" может означать, что диаграмма готова для окончательного утверждения, а "публикация что диаграмма окончательно утверждена.
Автор делает на диаграммах пометки, соответствующие степени их принятия читателями, а затем посылает диаграммы библиотекарю, который вносит изменения в архивной модели. Как только автор сочтет, что набор диаграмм, представляющий собой хорошо проработанную часть модели, достиг уровня "рекомендовано", он посылает их на окончательное утверждение в Комитет технического контроля. Диаграммы объединяются в папку для прохождения цикла комментарий/ответ, через который проходили более ранние версии. Комитет технического контроля представляет письменно свои замечания, автор отвечает на них, а библиотекарь обеспечивает своевременность рецензирования, рассылая напоминания.
Авторы переделывают диаграммы в соответствии с замечаниями Комитета технического контроля. Когда Комитет технического контроля сочтет, что данный набор диаграмм можно утвердить, решение об утверждении поступает к библиотекарю, который сообщает о нем автору. Позже в ходе проектирования утвержденные диаграммы печатаются и распространяются как среди участников проекта, так и среди других специалистов. Утвержденные модели печатаются также в виде документов для использования на более поздних стадиях проекта.

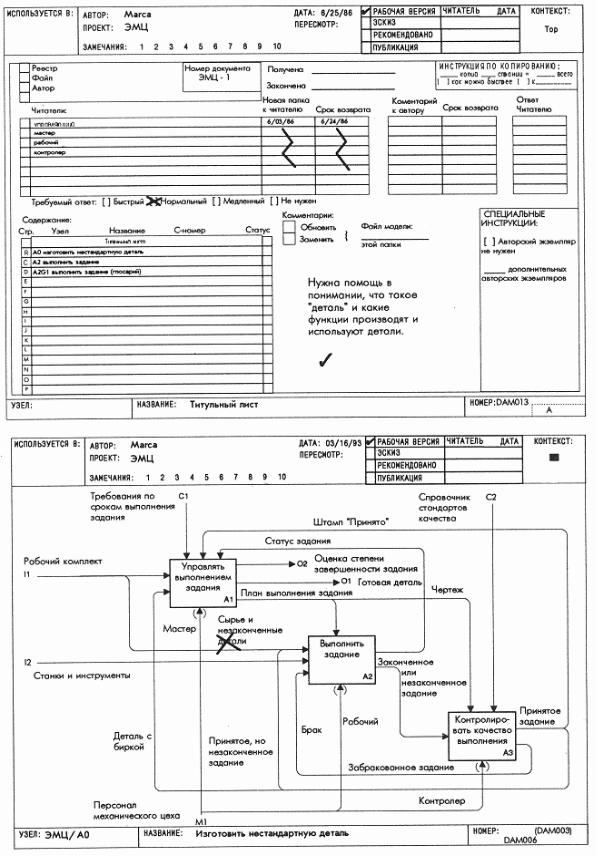

Рис. 12-3. Титульный лист папки и диаграмма после рецензирования

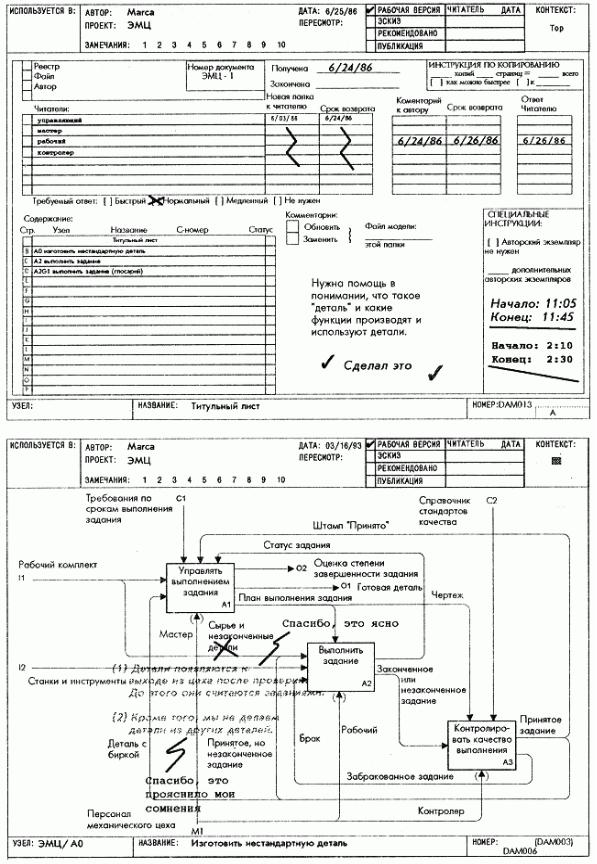

Рис. 12-4. Диаграмма и титульный лист с ответами автора
