7. Техническое обслуживание

7.1 Техническое обслуживание стенда сводится к соблюдению правил эксплуатации, хранения, транспортирования, изложенных в данном руководстве по эксплуатации и эксплуатационных документах на составные части ПК, к устранению мелких неисправностей и периодической калибровке стенда.

7.2 Полную калибровку стенда необходимо проводить не реже чем раз в полгода.

7.3 Перед проведением калибровки необходимо проверить внешнее состояние всех элементов стенда и провести их чистку мягкой тряпкой.

Посадочные места ИБ и элементов захватов допускается протирать мягкой тряпкой, смоченной в бензине.

Соединители кабелей и стенда рекомендуется промывать спиртом.

7.4 Протирка стенда от грязи и пыли проводится по мере необходимости.

ВНИМАНИЕ!Загрязнение или запыление составных частей ПК (СБ, клавиатура, монитор, принтер) может привести к преждевременному выходу их из строя, а, следовательно, к сокращению срока службы стенда.

7.5 Рекомендуется периодическая смазка направляющих, натяжного винта и установочного пальца захватов, а также посадочной втулки ИБ консистентной смазкой.

Приложение

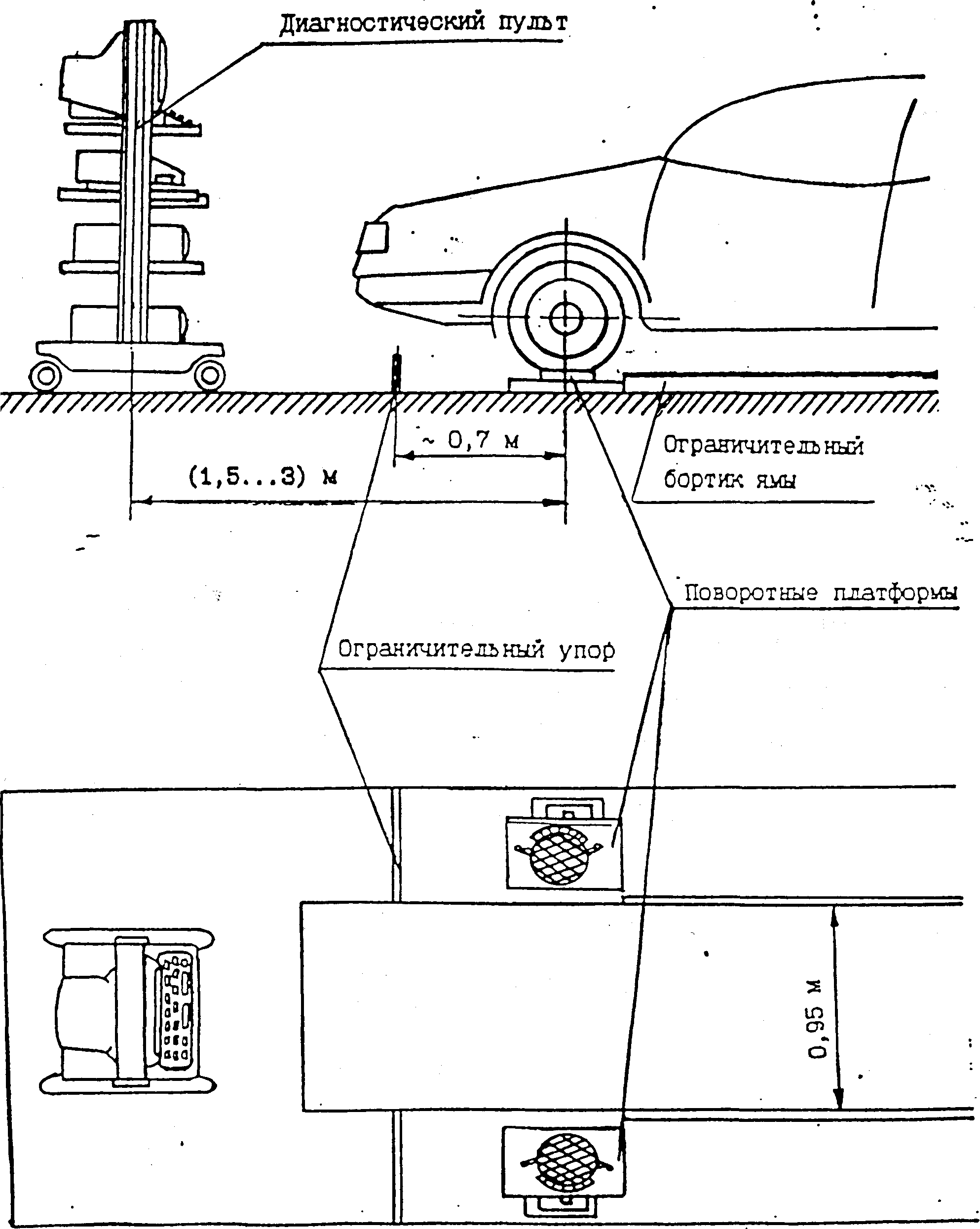

Рис. 1

РЕКОМЕНДУЕМАЯ СХЕМА РАБОЧЕГО МЕСТА ДИАГНОСТИКИ АВТОМОБИЛЯ

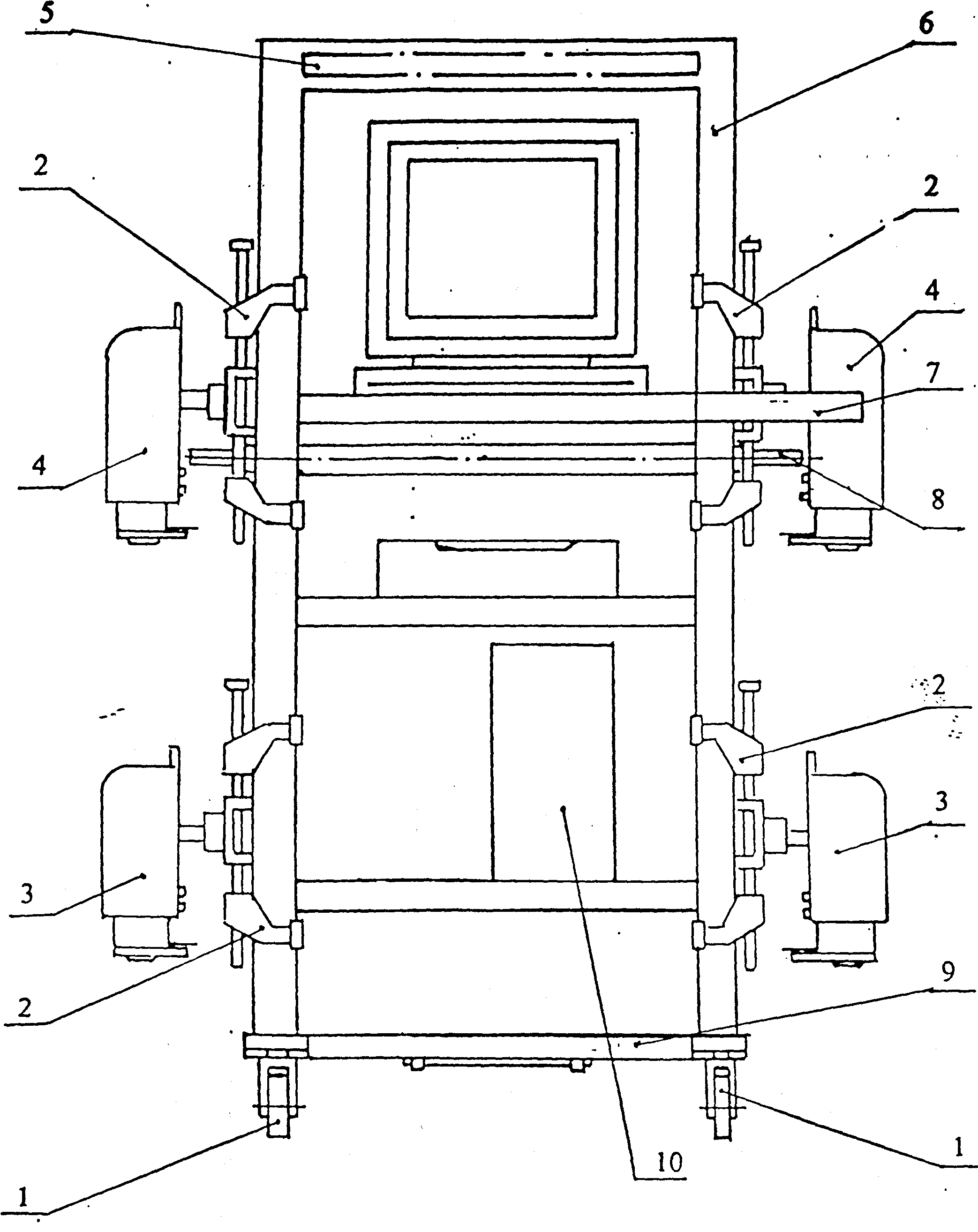

Рис.2

ДИАГНОСТИЧЕСКАЯ СТОЙКА

1. Колесо 6. Рама

2. Захват 7. Полочка для мыши

3. ИБ задний 8. Калибровочный вал

4. ИБ передний 9. Основание

5. Наклейка с названием стенда 10. Электронный блок

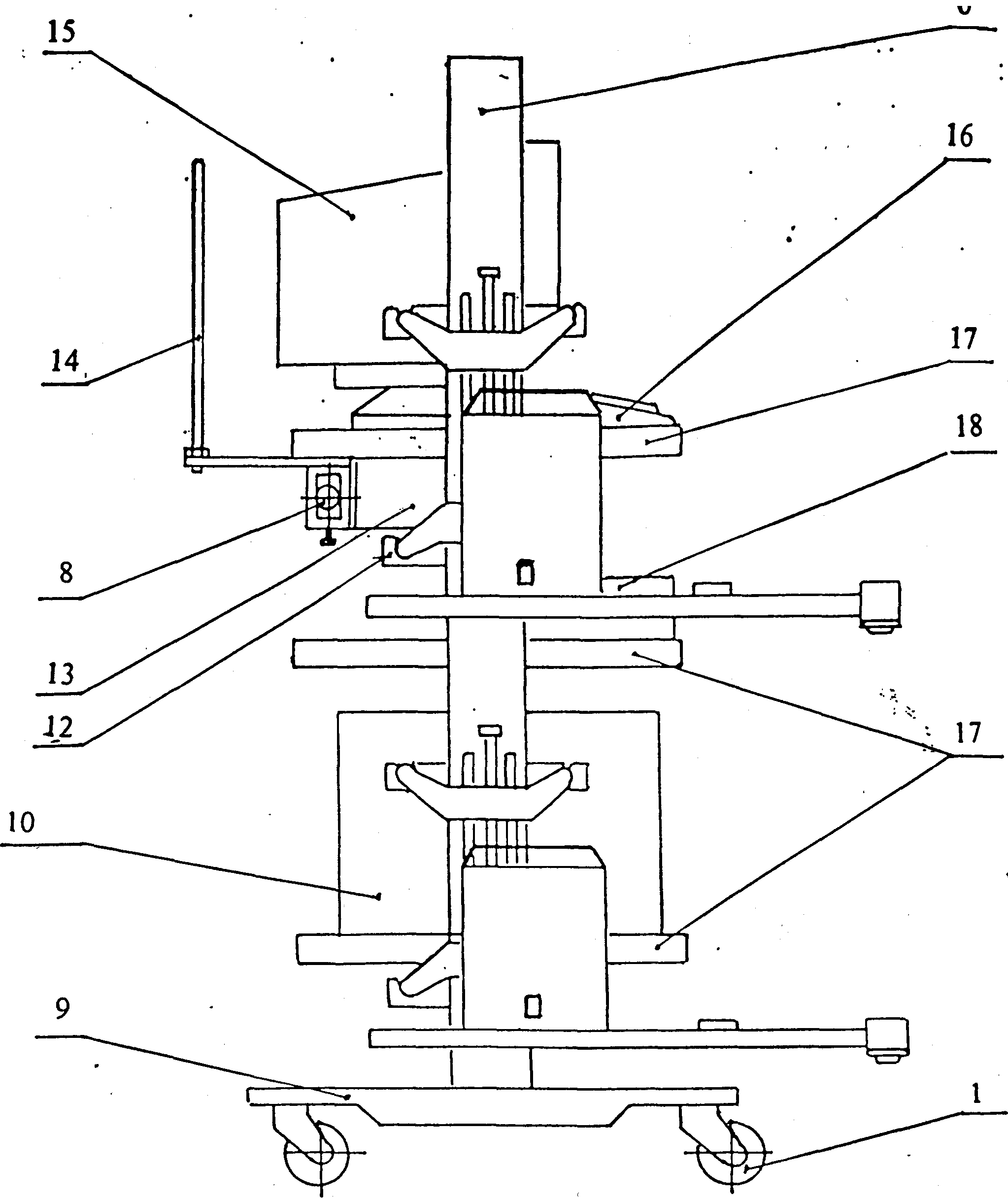

Рис.3

ДИАГНОСТИЧЕСКАЯ СТОЙКА

1. Колесо 13. Уголок

7. Рама 14. Калибровочная стойка

8. Калибровочный вал 15. Монитор

9. Основание 16. Клавиатура

10. Электронный блок 17. Полка

12. Кронштейн 18. Принтер

Поз. 8,14 - только для стенда КДС-5К

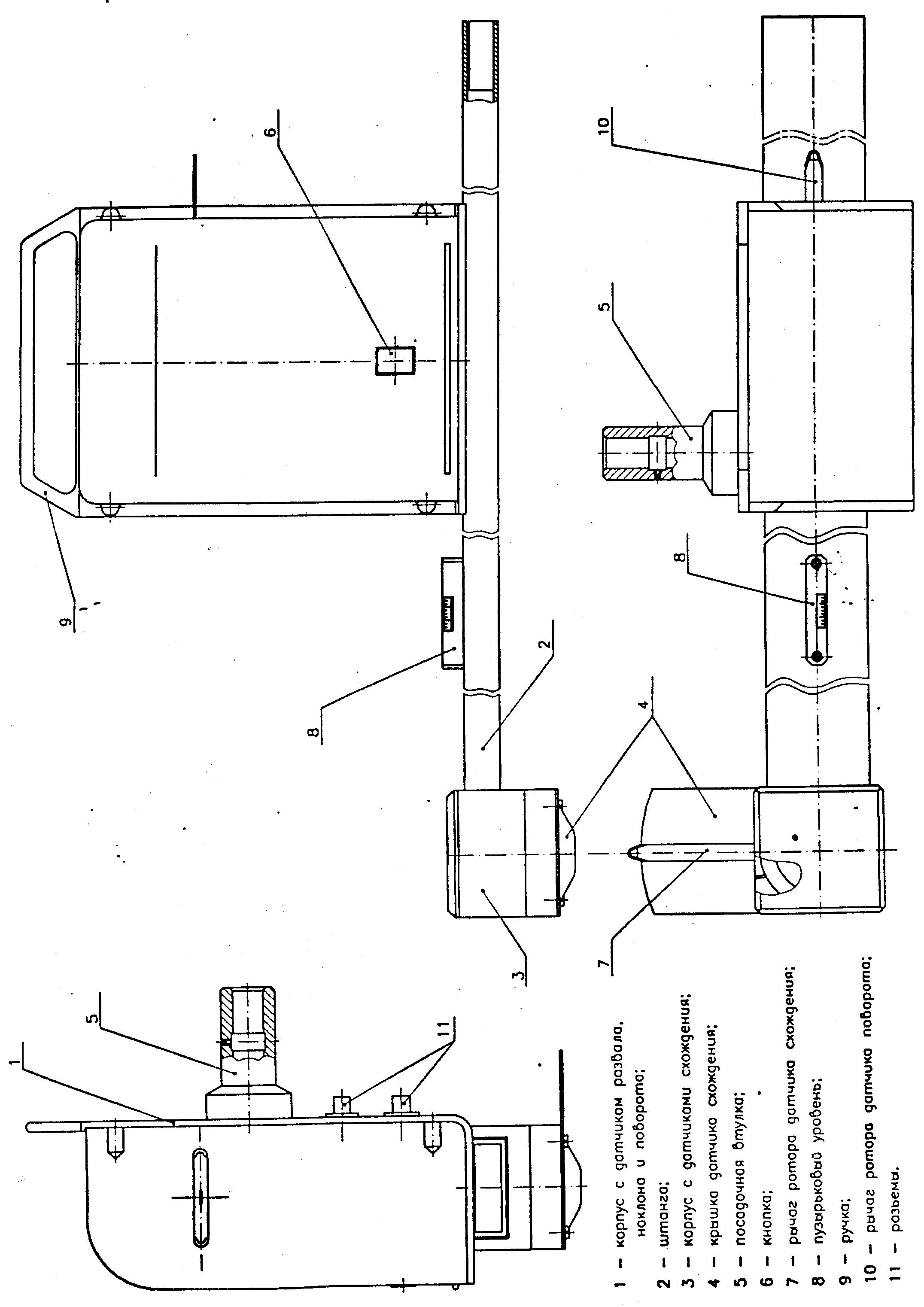

Рисунок 4. Измерительный блок (передний)

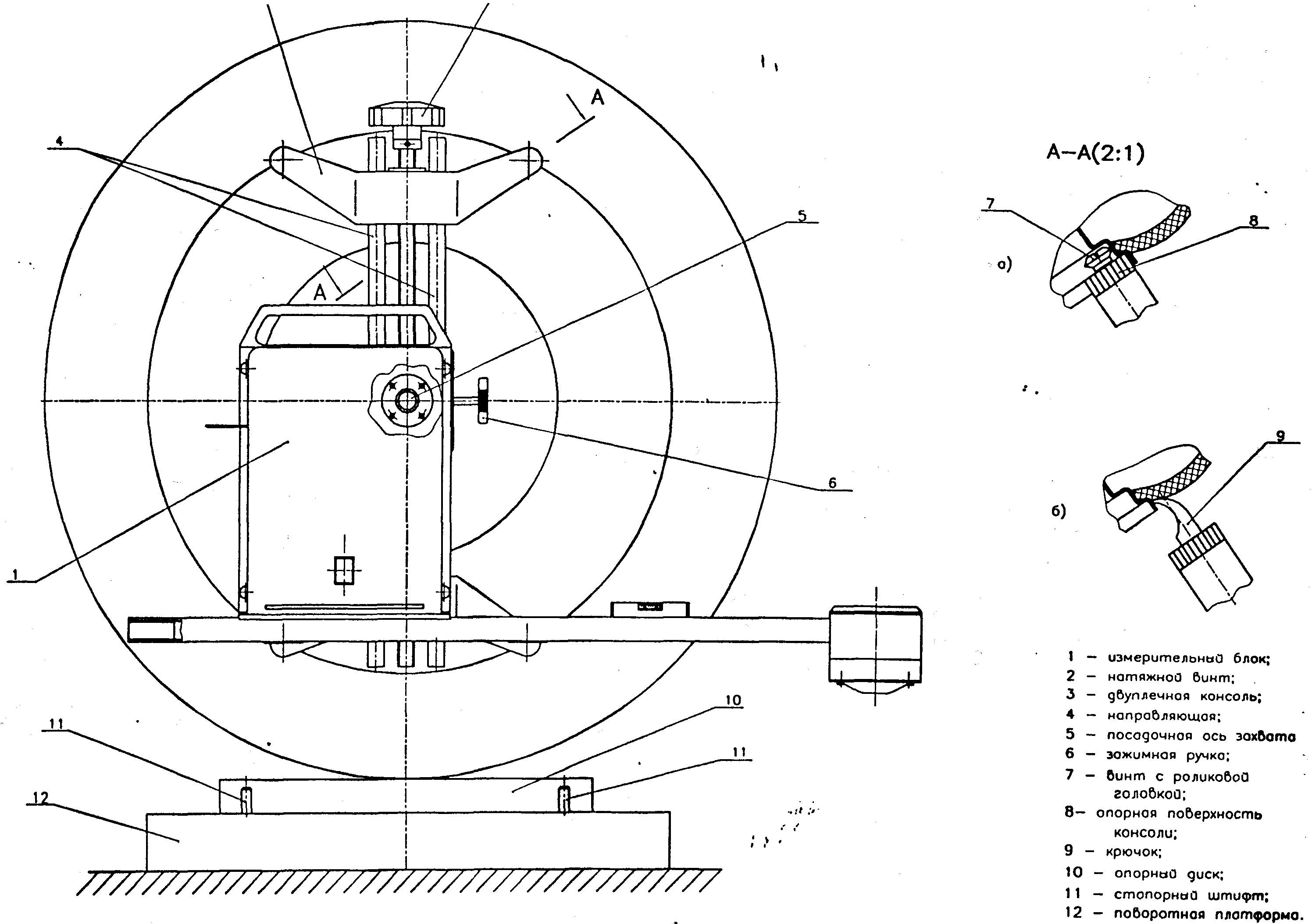

Рисунок 5 - Схема установки ИБ на колесе.

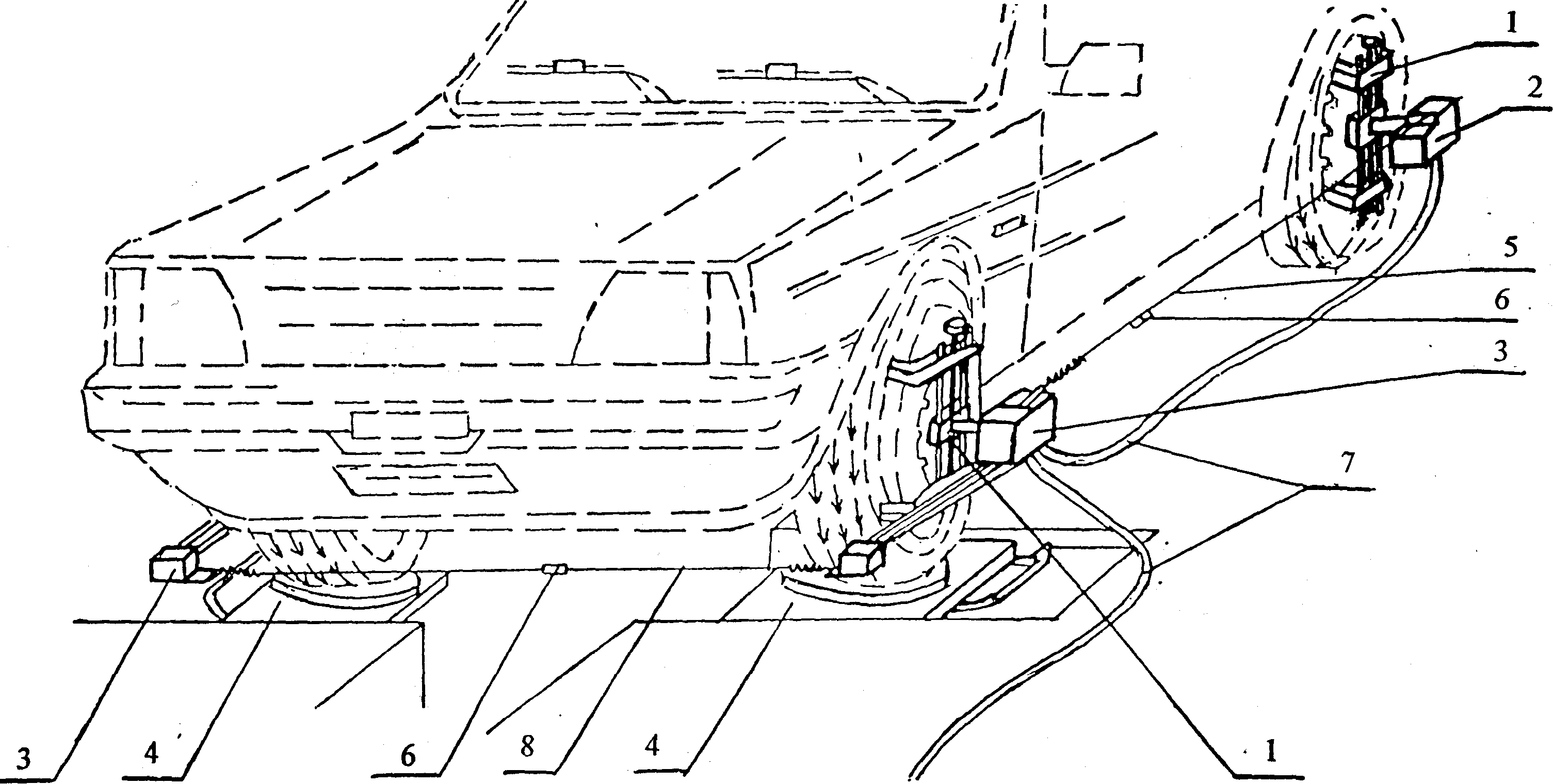

Рис.6

СХЕМА УСТАНОВКИ НА ТРАНСПОРТНОМ СРЕДСТВЕ

1. Захват 5. Стяжка боковая

2. ИБ задний 6. Фиксатор

3. ИБ передний 7. Кабели

4. Поворотная платформа 8. Стяжка передняя

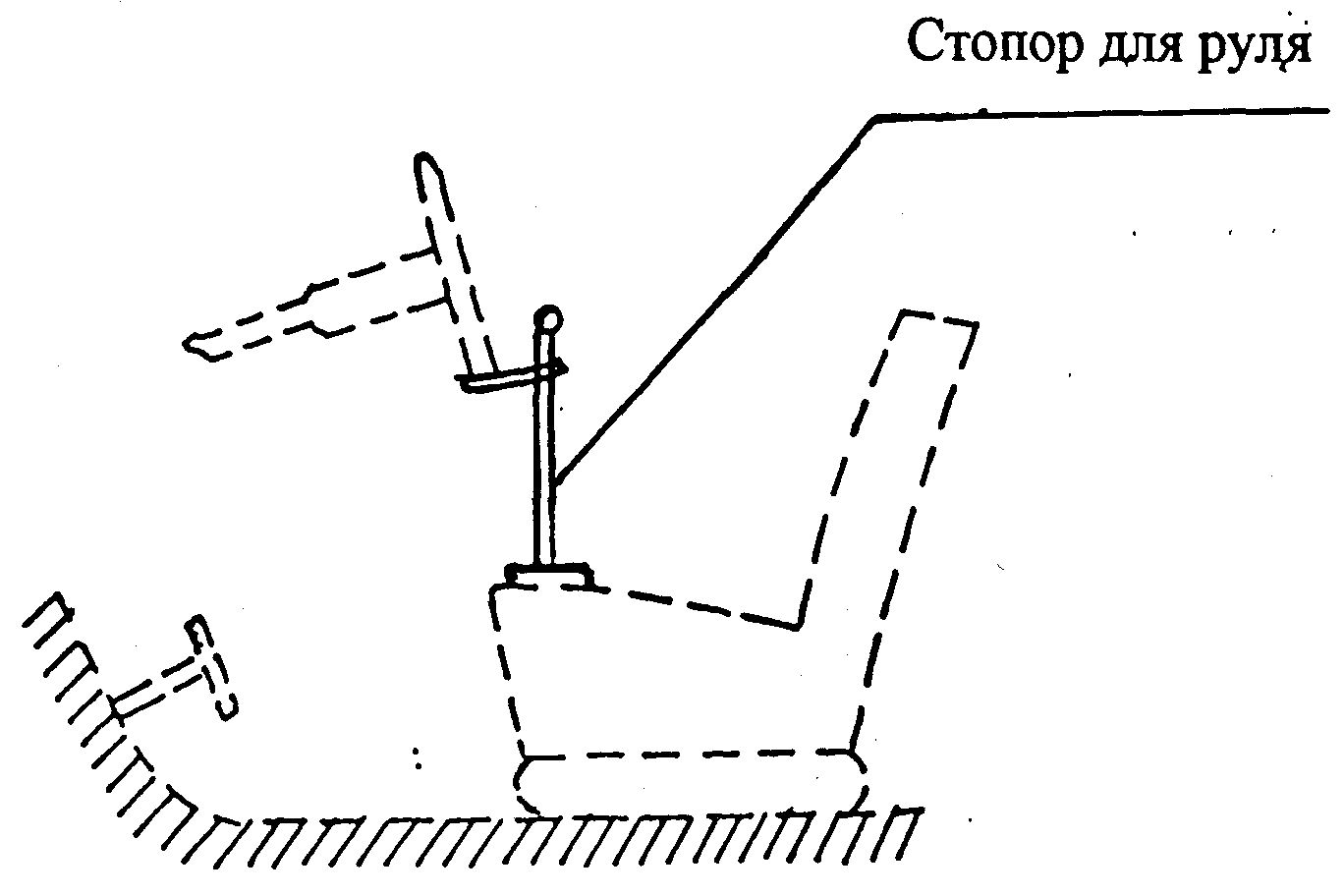

Рис.7

СХЕМА УСТАНОВКИ СТОПОРА ДЛЯ РУЛЯ

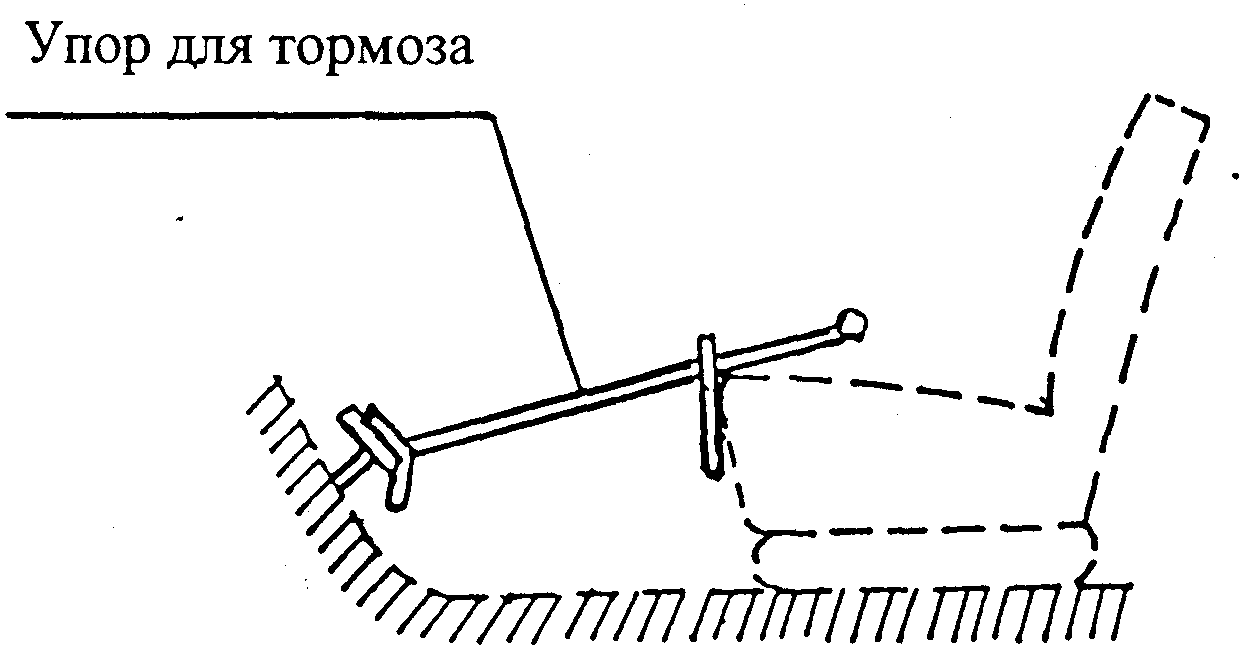

Рис.8

СХЕМА УСТАНОВКИ УПОРА ТОРМОЗА
