6.3.2 Калибровка передних датчиков схождения.
6.3.2.1 Войдите в режим калибровки данной пары датчиков.
6.3.2.2 Установите передние ИБ на калибровочном валу (рисунки 2, 3 поз. 8) вертикально на глаз и закрепите их в этом положении зажимными ручками.
63.2.3 Закрепите калибровочную стойку (рисунок 3, поз. 14) на кронштейне калибровочного вала со стороны правого ИБ.

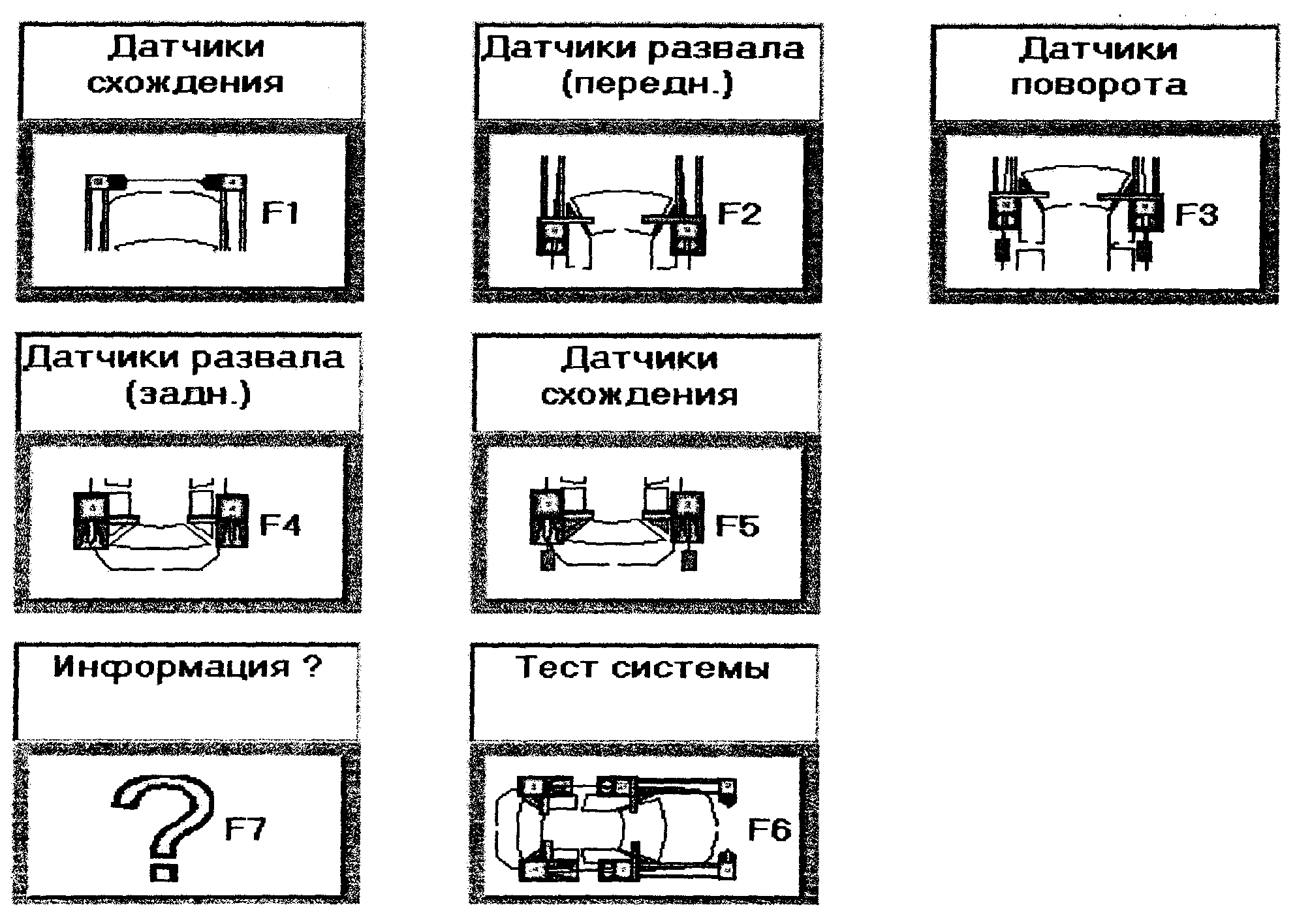

Рисунок К.
6.3.2.4 Соедините калибровочной стяжкой рычаг левого переднего датчика схождения (рисунок 3, поз. 14) с нижней проточкой стойки и нажмите клавишу ENTER.
6.3.2.5 Передвиньте стяжку на верхнюю проточку стойки и нажмите клавишу ENTER.
6.3.2.6 Закрепите калибровочную стойку со стороны левого ИБ. Соедините калибровочной стяжкой рычаг правого переднего датчика схождения с нижней проточкой стойки и нажмите клавишу ENTER.
6.3.2.7 Передвиньте стяжку на верхнюю проточку стойки и нажмите клавишу ENTER.
6.3.2.8 Установите передние ИБ в горизонт по расположенным на них пузырьковым уровням. Соедините рычаги передних датчиков схождения калибровочной стяжкой между собой и нажмите клавишу ENTER. Выйдите из этого режима калибровки.
6.3.3 Калибровка датчиков поворота и задних датчиков схождения.
6.3.3.1 Войдите в режим калибровки данной пары датчиков.
6.3.3.2 Выполните п. 6.3.2.2.
6.3.3.3 Подвесьте на рычаги датчиков поворота (рисунок 4, поз. 10) или задних датчиков схождения калибровочные грузы.
6.3.3.4 Регулировочным винтом установите калибровочный вал в крайнее нижнее положение.
Дождитесь прекращения колебаний грузов и нажмите клавишу ENTER.
Примечание - Прекращение колебаний грузов определяется прекращением изменения цифр на экране монитора.
6.3.3.5 Регулировочным винтом установите калибровочный вал в крайнее верхнее положение.
Дождитесь прекращения колебаний грузов и нажмите клавишу ENTER.
6.3.3.6 Установите калибровочный вал в горизонт по его пузырьковому уровню.
Дождитесь прекращения колебаний калибровочных грузов и нажмите клавишу ENTER. Выйдите из этого режима калибровки.
6.3.4. Калибровка передних (задних) датчиков развала.
6.3.4.1 Войдите в режим калибровки данной пары датчиков.
6.3.4.2 Установите передние (задание) ИБ в горизонт на калибровочном валу по расположенным на них пузырьковым уровням.
6.3.4.3 Регулировочным винтом установите калибровочный вал в крайнее нижнее положение и нажмите клавишу ENTER.
6.3.4.4 Регулировочным винтом установите калибровочный вал в крайнее верхнее положение и нажмите клавишу ENTER.
6.3.4.5 Установите калибровочный вал в горизонт по его пузырьковому уровню. Нажмите клавишу ENTER. Выйдите из этого режима калибровки.
6.3.5 Запоминание откалиброванных параметров.
6.3.5.1 При выходе из меню калибровки (см. рис. К) на экране монитора появляется надпись: "ЗАПИСАТЬ НОВЫЕ ЗНАЧЕНИЯ КОЭФФИЦИEHTOB" и изображение двух клавиш: ОК иCancel.
6.3.5.2 Для запоминания результатов проведенной калибровки щёлкните мышью по клавише ОК.
6.3.5.3 Если по каким-либо причинам запоминание не требуется, то щелкните мышью по клавише Cancel.
Примечание - Эти операции можно проводить как после калибровки каждой пары датчиков, так и один раз после проведения полной калибровки.
