11.8.5 Назначение адреса топологии vlsm

При использовании VLSM-подсетей для сегментов локальной (LAN) и глобальной (WAN) сети можно выделять адреса без ненужных потерь.

На рисунке показаны назначения сетевых адресов и IPv4 адреса, назначенные каждому интерфейсу маршрутизатора.

В стандартной схеме адресации IPv4-адрес первого узла в каждой подсети назначается LAN-интерфейсу маршрутизатора. Узлы в каждой подсети будут иметь IPv4-адрес из диапазона адресов этой подсети и соответствующую маску. Узлы будут использовать адрес подключенного LAN-интерфейса маршрутизатора в качестве адреса шлюза по умолчанию.

В таблице показаны сетевые адреса и диапазон адресов узлов для каждой сети. Адрес шлюза по умолчанию отображается для четырех локальных сетей.

	Сетевой адрес	Диапазон адресов узлов	Адрес шлюза по умолчанию
Здание А	192.168.20.0/27	192.168.20.1/27 - 192.168.20.30/27	192.168.20.1/27
Здание В	192.168.20.32/27	192.168.20.33/27 - 192.168.20.62/27	192.168.20.33/27
Здание В	192.168.20.64/27	192.168.20.65/27 - 92.168.20.94/27	192.168.20.65/27
Здание B	192.168.20.96/27	192.168.20.97/27 - 192.168.20.126/27	192.168.20.97/27
R1-R2	192.168.20.224/30	192.168.20.225/30 - 192.168.20.226/30
Р2-Р3	192.168.20.228/30	192.168.20.229/30 - 192.168.20.230/30
R3-R4	192.168.20.232/30	192.168.20.233/30 - 192.168.20.234/30

11.8.6 Задание - Практика vlsm

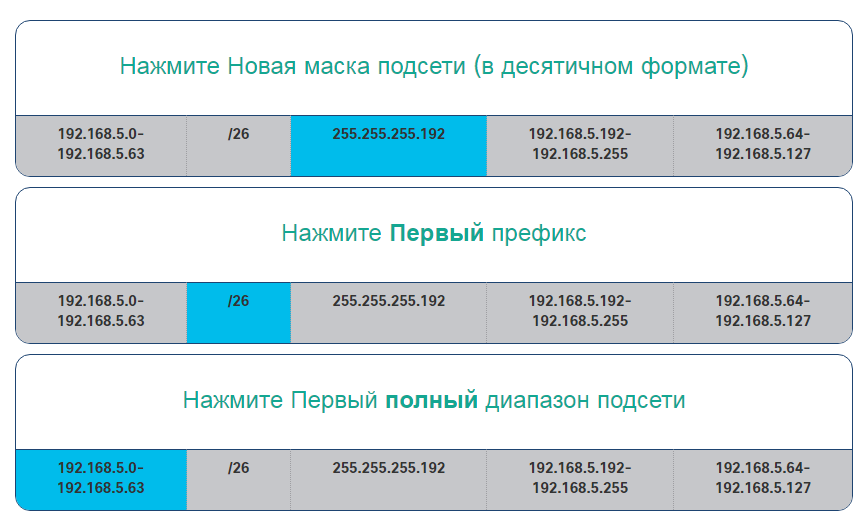

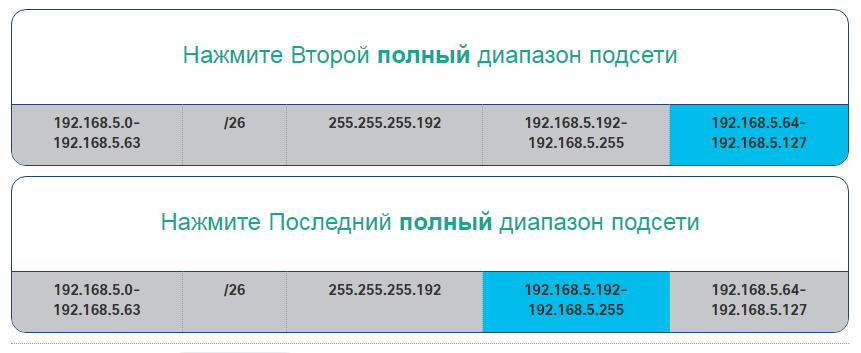

192.168.5.0/24 | Таблица 1. Расчет первых подсетей

В таблице 1 используется обычное разделение на подсети указанной сети. В таблице 2 используется VLSM для дальнейшей подсети сети сети. Расчет для 50 пользователей в каждой подсети

Проверка:

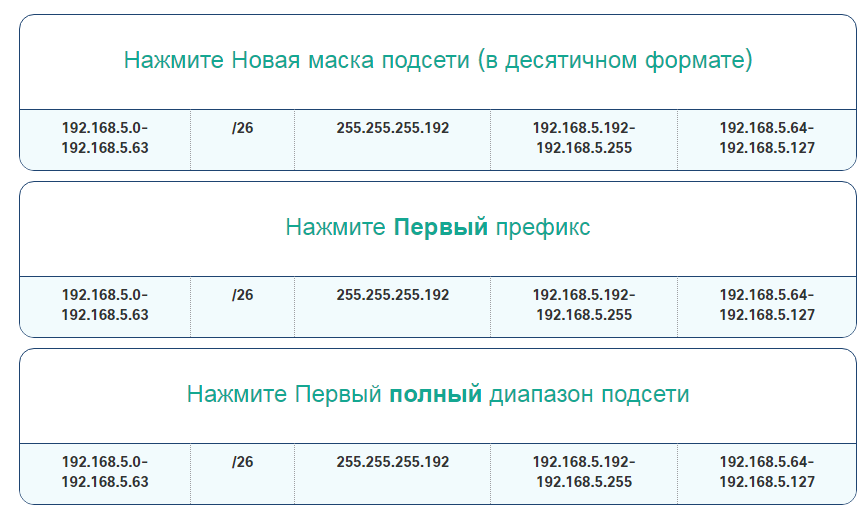

192.168.5.0/24 | Таблица 2. Расчет vlsm

Используя второй полный диапазон подсети и VLSM из таблицы 1, выполните расчет для 20 пользователей в каждой подсети.

Проверка:

11.9 Структурированное проектирование

11.9.1 Планирование адресации сети

Перед началом разделения сети на подсети следует разработать схему адресации IPv4 для всей сети. Вам нужно знать, сколько подсетей вам нужно, сколько хостов требуется для конкретной подсети, какие устройства являются частью подсети, какие части вашей сети используют частные адреса, а какие используют общедоступные и многие другие определяющие факторы. Хорошая схема адресации позволяет сети расти. Хорошая схема адресации также является признаком хорошего администратора сети.

При планировании подсетей необходимо учитывать требования организации к использованию сети и предполагаемую структуру подсетей. Для начала необходимо изучить требования к сети. Это означает просмотр всей сети, как интрасети, так и DMZ, и определение того, как каждая область будет сегментирована. План адресов включает определение того, где требуется сохранение адресов (как правило, внутри DMZ) и где есть большая гибкость (как правило, внутри интрасети).

Там, где требуется сохранение адресов, план должен определить, сколько подсетей необходимо и сколько узлов в подсети. Как уже говорилось выше, это обычно требуется для публичного адресного пространства IPv4 внутри DMZ. Скорее всего, это будет включать использование VLSM.

В корпоративной интрасети сохранение адресов обычно является менее проблематичным. Это в значительной степени связано с использованием частной IPv4 адресации, включая 10.0.0.0/8, с более чем 16 миллионами адресов IPv4.

Для большинства организаций частные IPv4 адреса позволяют использовать более чем достаточно внутренних адресов (интрасети). Для многих крупных организаций и интернет-провайдеров даже частное адресное пространство IPv4 недостаточно велико для удовлетворения их внутренних потребностей. Это еще одна причина, по которой организации переходят на IPv6.

Для интрасетей, использующих частные адреса IPv4 и DMZ, использующие публичные адреса IPv4, важное значение имеет планирование и назначение адресов.

При необходимости адресные планы включают определение потребностей каждой подсети с точки зрения размера. Сколько хостов будет в подсети? План распределения адресов содержит информацию о требуемом размере подсети, количестве узлов и принципе назначения адресов узлам. Кроме того, необходимо определить узлы, которым нужно выделить статические IPv4-адреса, и узлы, которые смогут получать сетевые настройки по протоколу DHCP. Это также поможет предотвратить дублирование адресов, обеспечивая при этом мониторинг и управление адресами по соображениям производительности и безопасности.

Знание требований к адресам IPv4 определит диапазон или диапазоны адресов узлов, которые вы реализуете, и поможет обеспечить наличие достаточного количества адресов для удовлетворения потребностей сети.
