16. Точка
предельной петли гистерезиса называется…
1) |
магнитной проницаемостью |
2) остаточной индукцией |
3) |
коэрцитивной силой |
4) индукцией насыщения |
17. При подключении катушки со стальным сердечником к источнику синусоидального напряжения магнитопровод…
1)намагничивается до уровня остаточной намагниченности
2)намагничивается до насыщения
3)циклически перемагничивается
4)размагничивается до нуля
ТЕМА 3. МАГНИТНЫЕ ЦЕПИ С ПОСТОЯННЫМИ МАГНИТНЫМИ ПОТОКАМИ

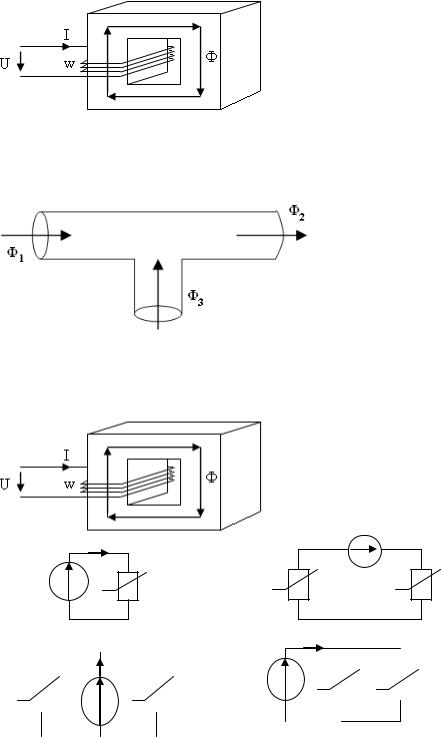

1.Магнитодвижущая сила Fм в магнитной цепи при токе в обмотке I = 2 A и числе витков w = 250 равна
1) 300 А 2) 250 А 3) 150 А 4) 500 А
31
2.Напряженность магнитного поля в магнитопроводе при токе
вобмотке I =1 A, числе витков w = 1000 и длине средней линии магнитопровода l = 0,2 м равна
1) 5000 А/м 2) 2500 А/м 3) 250 А/м 4) 500 А/м
3. Выражение первого закона Кирхгофа для разветвленной магнитной цепи имеет вид
1) Ф1 + Ф2 + Ф3 = 0 |
2) Ф1 - Ф2 - Ф3 = 0 |
3) Ф1 + Ф2 - Ф3 = 0 |
4) -Ф1 + Ф2 - Ф3 = 0 |
4. Электрическая схема замещения магнитной цепи имеет вид
|
|
Ф |
|
F |
R |
|
|
|
1) |
|
2) |
F
RM RM
|
|
|
|
|
|
|
|
|
Ф |
|
|
|
|
|
|
|
|
RM |
Ф |
|
RM |
F |
RM |
|
|
RM |
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
F |
|
|
|
|
|
|
|||||
3) |
|
|
|
|
4) |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
32

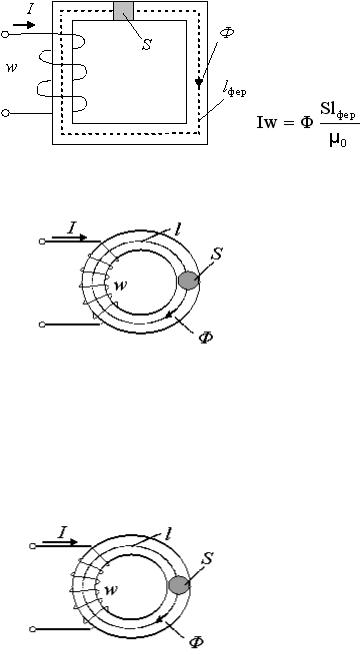

5. Для приведенной магнитной цепи магнитодвижущую силу Iw вдоль магнитной цепи можно представить в виде …
6. Если при неизменном магнитном потоке Ф увеличить площадь поперечного сечения S магнитопровода, то магнитная индукция В…
1) увеличится |
2) |
не хватает данных |
3) уменьшится |
4) |
не изменится |
7. Если при неизменном магнитном потоке Ф уменьшить площадь поперечного сечения S магнитопровода, то магнитная индукция В…
1) |
уменьшится |
2) |
не изменится |
3) |
увеличится |
3) |
не хватает данных |
8. Если в магнитопроводе с постоянным поперечным сечением величина индукции магнитного поля В = 2 Тл, а длина средней силовой линии магнитной цепи l = 0,2 м, то магнитодвижущая сила Iw
33
составляет …
1) |
80 |
2) |
200 |
3) |
1000 |
4) |
400 |

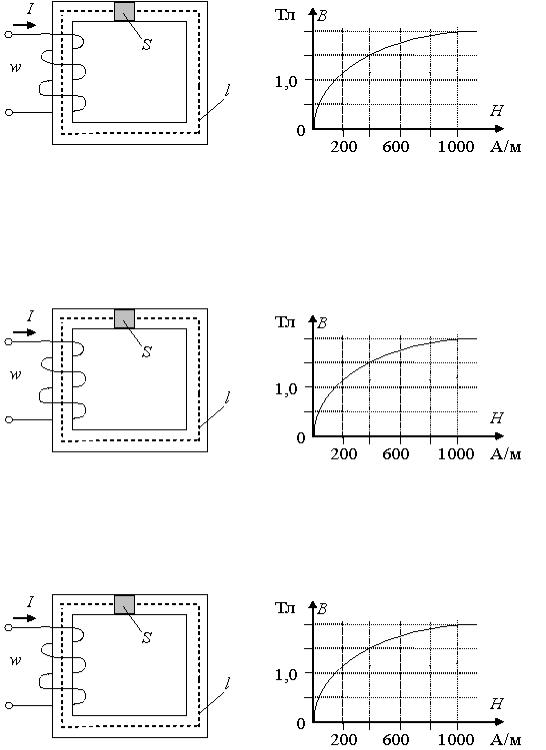

9. Если в магнитопроводе с постоянным поперечным сечением величина индукции магнитного поля В = 1,5 Тл, а длина средней силовой линии магнитной цепи l = 0,1 м, то магнитодвижущая сила Iw составляет …
1) |
40 |
2) |
400 |
3) |
80 |
4) |
0,15 |
10. Если в магнитопроводе с постоянным поперечным сечением величина индукции магнитного поля В = 2 Тл, а длина средней силовой линии магнитной цепи l = 0,1 м, то магнитодвижущая сила Iw составляет …
1) 100 2) 1000 3) 200 4) 0,2
11. Если в магнитопроводе с постоянным поперечным сечением величина индукции магнитного поля В = 1,5 Тл, а длина средней
34
силовой линии магнитной цепи l = 0,4 м, то магнитодвижущая сила Iw составляет …
1) 400 А |
2) 1000 А |
3) 0,8 А 4) 160 А |
12. Если в магнитопроводе с постоянным поперечным сечением величина индукции магнитного поля В = 1,5 Тл, а длина средней силовой линии магнитной цепи l = 0,2 м, то ток катушки при количестве витков равным w =10 составит …
1) 8 А |
2) 80 А 3) 0,3 А 4) 400 А |
13. Напряженность магнитного поля, если число витков w =10, величина тока I = 3,14 А и радиус r = 0,1 м
1) 50 А/м |
2) 100 А/м |
3) 31,4 А/м |
4) 628 А/м |
14. Напряженность магнитного поля, если число витков w =10, величина тока I = 3,14 А и радиус r = 0,01 м
35
1) 500 А/м |
2) 31,40 А/м 3) 100 А\м |
4) 50 А/м |
15. Длина средней линии окружности l , если напряженность магнитного поля Н = 500 А/м , число витков w =10, величина тока I = 10 А
1) 0,05 м 2) 0,2 м 3) 0,02 м 4) 5 м
16. Длина средней линии окружности l , если напряженность магнитного поля Н = 500 А/м , число витков w =10, величина тока
I = 1 А
1) 0,02 м 2) 0,2 м 3) 0,05 м 4) 5 м
36

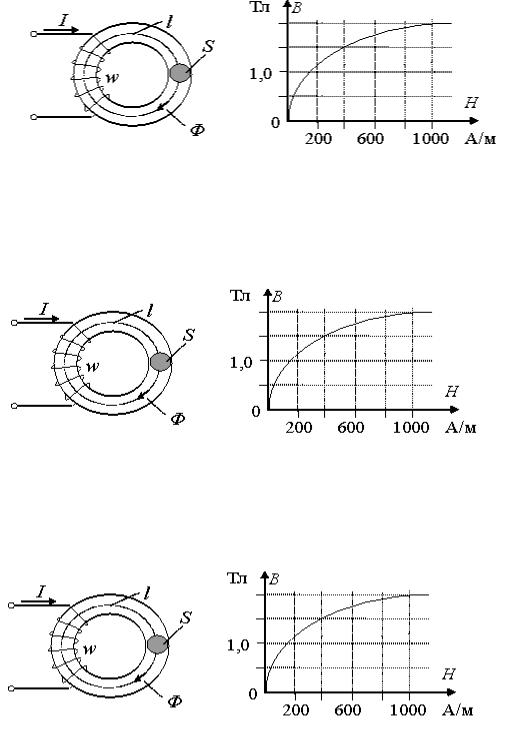

17. Если в магнитопроводе с постоянным поперечным сечением величина индукции магнитного поля В = 1,5 Тл, а длина средней силовой линии магнитной цепи l = 0,2 м, то магнитодвижущая сила Iw составляет
1) 80 А |
2) 0,3 А 3) 400 А 4) 1000 А |
18. Если в магнитопроводе с постоянным поперечным сечением величина индукции магнитного поля В = 2 Тл, а длина средней силовой линии магнитной цепи l = 0,4 м, то магнитодвижущая сила Iw составляет
1) 400 А 2) 1000 А 3) 80 А 4) 0,8 А
19. Магнитный поток в сердечнике Ф, если напряженность поля Н= 1000 А/м, а сечение S = 0,02 м2
1) 0,04 Вб |
2) 0,01 Вб |
3) 2 Вб |
4) 1000 Вб |
37

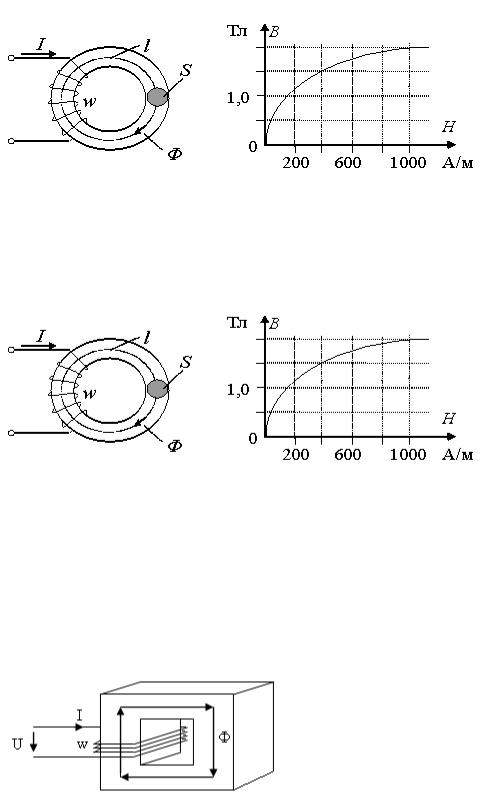

20. Магнитный поток в сердечнике Ф, если напряженность поля Н= 1000 А/м, а сечение S = 0,1 м2
1) 0,02 Вб 2) 0,2 Вб 3) 2 Вб |
4) 0,1 Вб |
21. Магнитный поток в сердечнике Ф, если напряженность поля Н= 400 А/м, а сечение S = 0,4 м2
1) 0,6 Вб 2) 0,4 Вб 3) 1,5 Вб 4) 400 Вб
ТЕМА 4. МАГНИТНЫЕ ЦЕПИ С ПЕРЕМЕННЫМИ МАГНИТНЫМИ ПОТОКАМИ
1.Число витков обмотки w при U = 220 B, f = 50 Гц, Фm = 0,005 Вб равно …
1) |
500 |
2) |
200 |
3) |
400 |
4) |
100 |
38
2. Магнитная индукция В в магнитопроводе при напряжении сети U = 220 B, частоте f = 50 Гц, числе витков w = 500, поперечном сечении S = 2 10 -3 м2 равна
10 1 Тл |
2) 0,5 Тл 3) 1,5 Тл 4) 0,1 Тл |

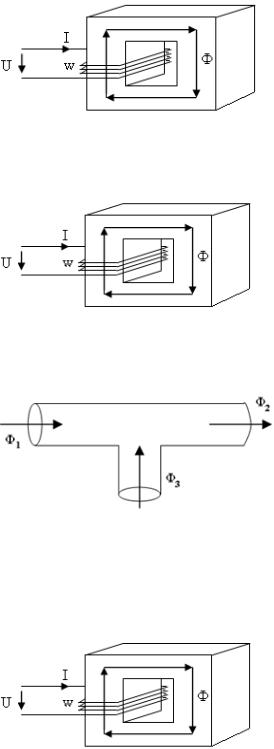

3.Магнитный поток Фm в магнитопроводе при U = 220 B, f = 50 Гц, w = 500 витков равен
1) 20 Вб |
2) 0,002 Вб |
3) 0,0002 Вб |
4) 0,2 Вб |
4.Выражение первого закона Кирхгофа для разветвленной магнитной цепи имеет вид
1) Ф1 + Ф2 + Ф3 = 0 2) Ф1 - Ф2 - Ф3 = 0 2) Ф1 + Ф2 - Ф3 = 04) -Ф1 + Ф2 - Ф3 = 0
5. Выражение для электродвижущей силы в катушке с ферромагнитным сердечником имеет вид
1) E=4,44wfФm |
2) E=wfФm |
3) E=4,44wfBm |
4) E = |
fФm |
|
wS |
|||||
|
|
|
|
39
6. Число витков обмотки w при U = 220 B, f = 50 Гц, Фm = 0,002 Вб равно
1) |
500 |
2) 400 |
3) |
200 |
4) |
700 |
7. Магнитный поток Фm в магнитопроводе при U = 220 B, f = 50 Гц, w = 200 витков равен
1) 0,01 Вб 2) 0,001 Вб |
3) 0,005 Вб |
4) 0,002 Вб |
8. Если уменьшить амплитуду синусоидального напряжения
на катушке со стальным сердечником, то амплитуда магнитного
потока … |
|
|
1) увеличится |
2) |
уменьшится |
3) не изменится |
4) |
не хватает данных |
9. Если увеличить амплитуду синусоидального напряжения на катушке со стальным сердечником, то амплитуда магнитного потока
…
1) увеличится |
2) |
уменьшится |
3) не изменится |
4) |
не хватает данных |
10. При неизменном напряжении U увеличена частота f в два раза магнитный поток Ф …
1) |
уменьшится в два раза |
2) |
увеличится в два раза |
3) |
не изменится |
4) |
увеличится в 4 раза |
|
|
40 |
|
