.pdfТЕСТОВЫЕ МАТЕРИАЛЫ ДИДАКТИЧЕСКАЯ ЕДИНИЦА ГОС «АНАЛИЗ И РАСЧЕТ
МАГНИТНЫХ ЦЕПЕЙ»
ТЕМА 1. ОСНОВНЫЕ ПОНЯТИЯ ТЕОРИИ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ И ОСНОВНЫЕ МАГНИТНЫЕ ВЕЛИЧИНЫ
1. Из представленных величин магнитное поле характеризуют…
1) H, B 2) q 3) E, D 4) L, C
2. Источник магнитного поля и магнитопровод из ферромагнитного материала, по которому замыкается магнитный поток ...
1) |
магнитная система |
2) |
катушка индуктивности |
3) |
петля гистерезиса |
3) |
магнитное сопротивление |
3.Магнитные цепи бывают:
1)разветвлённые и неразветвлённые
2)однородные и неоднородные
3)симметричные и несимметричные
4)разветвлённые и неразветвлённые однородные и неоднородные симметричные и несимметричные
4.Абсолютная магнитная проницаемость:
1)отношение напряженности к магнитной индукции
2)отношение магнитной индукции к напряженности магнитного поля
3)произведение магнитной индукции на напряженность магнитного поля
4)произведение магнитной индукции на площадь поперечного сечения
5.Магнитной индукцией называется:
1)произведение магнитной проницаемости на напряженность магнитного поля
2)произведение магнитного потока на напряженность магнитного поля
3)отношение магнитной индукции к напряженности магнитного поля
4)отношение магнитной проницаемости к напряженности магнитного поля
21
6.Напряженность магнитного поля:
1)произведение магнитной индукции на магнитную проницаемость магнитного поля
2)произведение магнитной индукции на магнитный поток
3)отношение магнитной индукции к магнитной проницаемости
4)отношение магнитной индукции к магнитному потоку
7.Вещества имеющие высокое значение магнитной проницаемости называются:
1)ферромагнетиками
2)парамагнетиками
3)амагнетиками
4)диамагнетиками
8.Относительная магнитная проницаемость вакуума равна:
1) |
0 |
2) |
1 |
3) |
1,3 |
4) |
100 |
9.Относительная магнитная проницаемость называется:
1)отношение абсолютной магнитной проницаемости к напряженности магнитного поля
2)отношение абсолютной магнитной проницаемости к магнитной проницаемости вакуума
3)отношение магнитной проницаемости вакуума к абсолютной магнитной проницаемости
4)отношение магнитной проницаемости вакуума к напряженности магнитного поля
10.Железо, кобальт, никель относятся к материалам:
1) |
ферромагнитным |
2) |
парамагнитным |
3) |
диамагнитным |
4) |
амагнитным |
11. Если после намагничивания до состояния насыщения, убрать внешнее магнитное поле, то источником магнитного поля будет
1) |
остаточная намагниченность |
2) магнитное поле земли |
3) |
магнитное поле вакуума 4) магнитное поле ионосферы |
|
22
12.Зависимость магнитной индукции в веществе от напряженности магнитного поля носит ...
1)линейный характер
2)нелинейный характер
3)обратнопропорциональный характер
4)напряженность является константой
13.Однородный магнитный поток это:
1)произведение магнитной индукции на площадь поперечного сечения магнитопровода
2)отношение магнитной индукции к площади поперечного сечения магнитопровода
3)отношение магнитной индукции к магнитной проницаемости магнитопровода
4)произведение магнитной индукции на магнитную проницаемость магнитопровода
14.Абсолютная магнитная проницаемость среды
1) |
μа = |
B |
|
|
|
2) µа = |
H |
|
|
3) µа = |
Φ |
||||
H |
|
|
|
B |
H |
||||||||||
|
|
|
|
|
|
|
|
|
|||||||
15.Магнитная индукция определяется формулой |
|
||||||||||||||
1) |
B =µ |
a |
H |
2) B = |
H |
|
|
|
|||||||
µa |
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||
3) B =Φ S |
4) B =µaΦ |
|
|||||||||||||
16. Магнитная напряженность среды ... |
|
||||||||||||||
1) |
H = |
B |
|
|
2) H =µ |
a |
B |
|
|||||||
|
|
|
|
||||||||||||
|
µ |
a |
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
3) H =µaΦ |
4) H = B S |
|
|||||||||||||
17. Относительная магнитная проницаемость среды
1) |
µ = |
µa |
2) |
µ =µ |
a |
µ |
о |
|||||
µо |
||||||||||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
1 |
|
|
|
||||
3) |
µ = |
1 |
|
4) |
µ = |
|
|
|
||||
µa |
µо |
|
||||||||||
|
|
|
|
|
||||||||
23
18. Закон полного тока определяется формулой
1) |
∫Hdl = Σ I |
2) ∫ωH = Σ I |
||||
|
l |
|
|
l |
l |
|
3) |
∫ |
1 |
dl = Σ I |
3) ∫ |
dl = Σ I |
|
|
l |
H |
|
l |
H |
|
19. Магнитодвижущаяся сила катушки из w - витков
1) I w 2) H w 3) L w 4) F w
20. Магнитным потоком Ф является величина…
1) |
0,3·10-3 Вб |
2) |
800 А/м |
3) |
0,7 Тл |
4) |
1,256·10-6 Гн/м |
21. Связь магнитного потока с индукцией магнитного поля записывается в виде…
1) |
2) |
3) |
4) |
ТЕМА 2. СВОЙСТВА ФЕРРОМАГНИТНЫХ МАТЕРИАЛОВ. ОПРЕДЕЛЕНИЯ, КЛАССИФИКАЦИЯ, ЗАКОНЫ МАГНИТНЫХ ЦЕПЕЙ
1.Магнитодвижущая сила Fм в магнитной цепи при токе в обмотке I = 2 A и числе витков w = 250 равна
1) 2 А 2) 250 А |
3) 125 А 4) 500 А |
24
2. На рисунке изображена …
1) предельная петля гистерезиса
2)частная петля гистерезиса
3)первоначальная кривая намагничивания
4)петля гистерезиса циклического перемагничивания
3.На рисунке Нс называется …
1) |
коэрцитивной силой |
2) |
остаточной индукцией |
3) |
магнитным запаздыванием4) |
безгистерезисный участок |
|
25
4. Величина Hc характеризует …
1)способность материала сохранять остаточную намагниченность
2)предельную намагниченность магнитопровода
3)характеризует запаздывание индукции В от напряженности Н
4)характеризует запаздывание напряженности Н от индукции В
5.На рисунке Br характеризует …
1)остаточную индукцию
2)коэрцитивную силу
3)максимальную проницаемость
4)безгистерезисный участок
26
6. На рисунке участок ОА характеризует …
1)кривая первоначального намагничивания
2)симметричной петлёй гистерезиса
3)частной петлёй гистерезиса
4)предельной петлёй гистерезиса
7.На рисунке показано изображение …
1) семейства петель гистерезиса |
2) кривая первоначального |
намагничивания |
|
3) кривые остаточной индукции |
4) предельной петли гистерезиса |
27
8. На рисунке безгистерезисные участки АС и А′С′ описываются …
1)предельной петлей гистерезиса
2)циклической петлёй гистерезиса
3)остаточной индукцией
4)остаточной намагниченностью
9.На рисунке петли перемагничивания с одной и той же скоростью двух различных материалов имеют …
1)потери в магнитопроводе 1 больше, чем в 2
2)потери в магнитопроводе 2 больше, чем в 1
3)равные потери в 1 и 2
4)суммарные потери меньше, чем в 1
28
10. Динамическая петля перемагничивания имеет вид
1)
2)
3)
4)

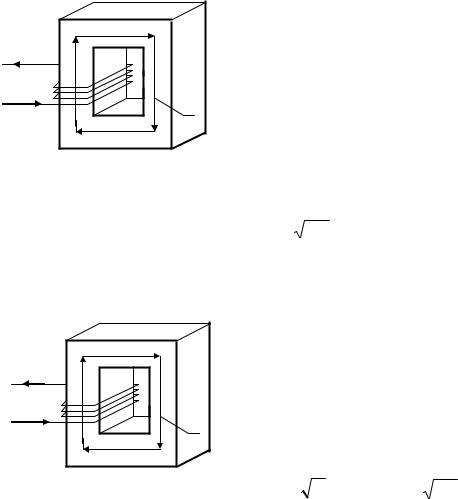

11. Магнитодвижущая сила магнитной цепи имеет вид:
I
U
w
Ф
1) |
F = IФ |
2) |
F = IW |
|||
|
F = |
I |
|
|
F = IW |
|
3) |
W |
4) |
||||
|
||||||
|
|
|
|
|||
12. Формула для определения магнитного потока Ф в магнитопроводе имеет вид.
I
U
w
Ф
1) Ф= BS 2) |
Ф = |
B |
3) Ф = B S |
4) Ф = BS |
|
S |
|||||
|
|
|
|
||
|
|
|
29 |
|

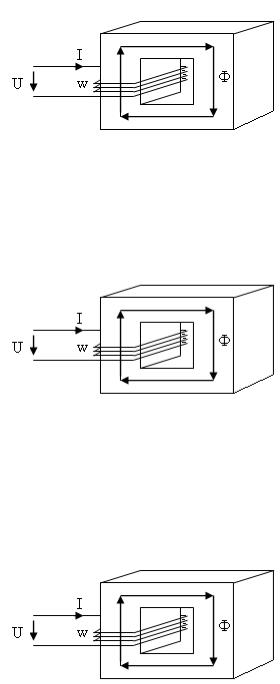

13. Магнитная индукция В в магнитопроводе при магнитном потоке Ф = 0,002 Вб и поперечном сечении S = 4 10 -3 м2 равна
1) 0,02 Тл 2) 0,015 Тл |
3) 0,5 Тл 4) 0,15 Тл |
14.Магнитодвижущая сила Fм в магнитной цепи при токе в обмотке I = 2 A и числе витков w = 500 равна
1) 500 А 2) 220 А 3) 1000 А 4) 250 А
15. Напряженность магнитного поля в магнитопроводе при токе в обмотке I =1 A, числе витков w = 500 и длине средней линии магнитопровода l = 0,2 м равна
1) 2500 А/м 2) 500 А/м 3) 1100 А/м 4) 220 А/м
30
