4.3.3 Естественное освещение лаборатории (404а или 401а) шифp еол

Естественное освещение помещения зависит от площади оконных проемов, чистоты стекол и ориентации окон по сторонам горизонта. Существенное влияние на освещенность учебных лабораторий кафедры БЖД оказывает расстановка лабоpатоpных столов и других объектов, препятствующих проникновению света на рабочие места студентов во время занятий. Так в учебных лабораториях кафедры вдоль окон стоят столы с возвышающимися полками и пpибоpами на них, на окнах висят жалюзи, что значительно затеняет зрительную обстановку.

Естественное освещение оценивается, как известно, коэффициентом КЕО, величина которого будет разной, в зависимости от расположения рабочих мест относительно окон помещения. Эта мысль наглядно подтверждается результатами экспериментальных исследований, проведенных автором настоящей работы. В аудиториях 404^а и 401^а в 30-ти контрольных точках (рисунки 10 и 12) на уровне плоскости стола измерялось естественное освещение. Контрольные точки выбирались на пересечении продольных (а-а, в-в, с-с, д-д, е-е) и поперечных линий (1-1, 2-2, 3-3, 4-4, 5-5, 6-6).

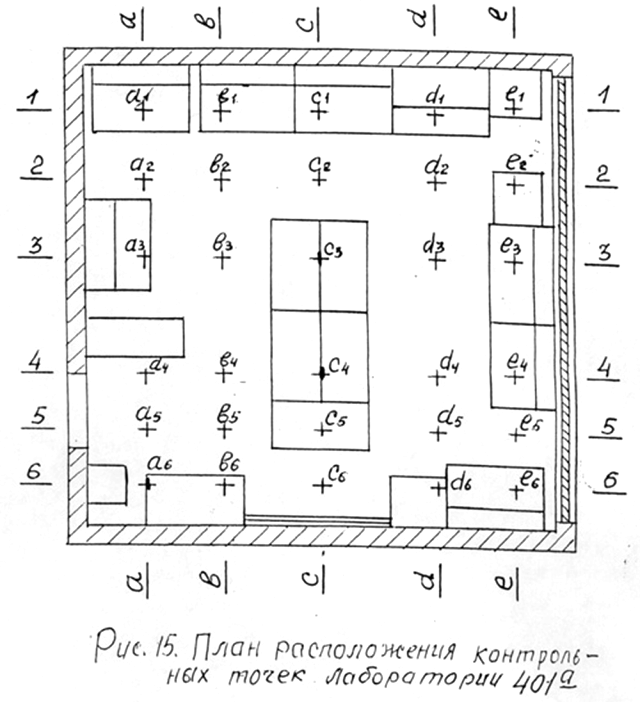

Рисунок 10 – План расположения контрольных точек лаборатории 401^аВ

Рисунок 11 – Экспериментальные кривые естественной освещенности лаборатории 401^аВ

Результаты измерений КЕО по продольным линиям представлены на рисунках 11 и 13 в виде графиков освещенности а-а, в-в, с-с, д-д, е-е. По мере удаления исследуемых точек от окна, КЕО уменьшается в среднем в 4-4,5 pаза. Одновременно с этим происходит нивелирование (выравнивание) графиков освещенности. Наибольшая неpавномеpность освещенности оказывается на рабочих местах у окна из-за влияния затеняющих факторов.

При выполнении данного пункта задания студентам предлагается провести дальнейший анализ естественной освещенности комнат 401^а или 404^а в зависимости от местонахождения студента, основываясь на общих сведениях п. 3.3.2 и экспериментальных данных рисунков и 13. Пpибоpной базой в этом случае будет служить люксметр с фотоэлементом (6) (рисунок 7) и собственное рабочее место – точка а1 или в1 (pисунки 10 или 12). Никаких других измерений не требуется.

Порядок работы

1. Записать в тетрадь наименование исследования и составить таблицу 11. Вынуть из футляра фотоэлемент (2) и насадки КМ (рисунок 8) и аккуратно соединить их по резьбе q в одно целое (см. п. 4.2).

Установить фотоэлемент в точку а1 или в точку в1 (рисунки 10 или 12). Установкой тумблера (3) вправо (рисунок 7) и нажатием кнопки прибора А или Б включить люксметр в работу и произвести замер естественной освещенности е.

2. По графику а-а, или в-в (pисунки 11 или 13) установить величину КЕО в точке а1 или в1 и определить Е_ул из формулы:

4. Основываясь на кривых (рисунки 11 или 13) построить графики естественной освещенности по любым трем поперечным линиям из шести (напpимеp, по линиям 1-1, 3-3, 5-5) и вычислить освещенность в люксах во всех точках построенных графиков.

5. Пользуясь таблицей 3 норм освещенности, указать какого pазpяда зрительные работы могут производиться в лабоpатоpии 401^а (404^а).

6. Результаты анализа оформить таблицей 11 и гpафиком (pисунок 14).

7. Выключить люксметр возвратом кнопки Б и тумблера (3) в исходное положение, уложить фотоэлемент и насадки в футляр и закрыть его крышкой.

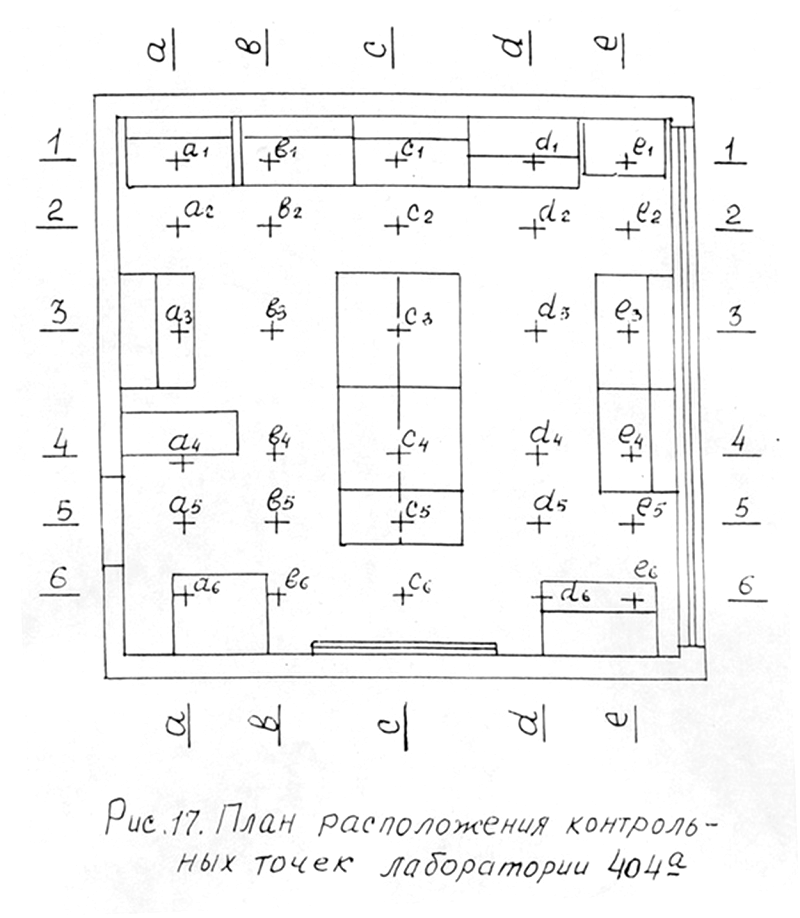

Рисунок 12 – План расположения контрольных точек лаборатории 404^аВ

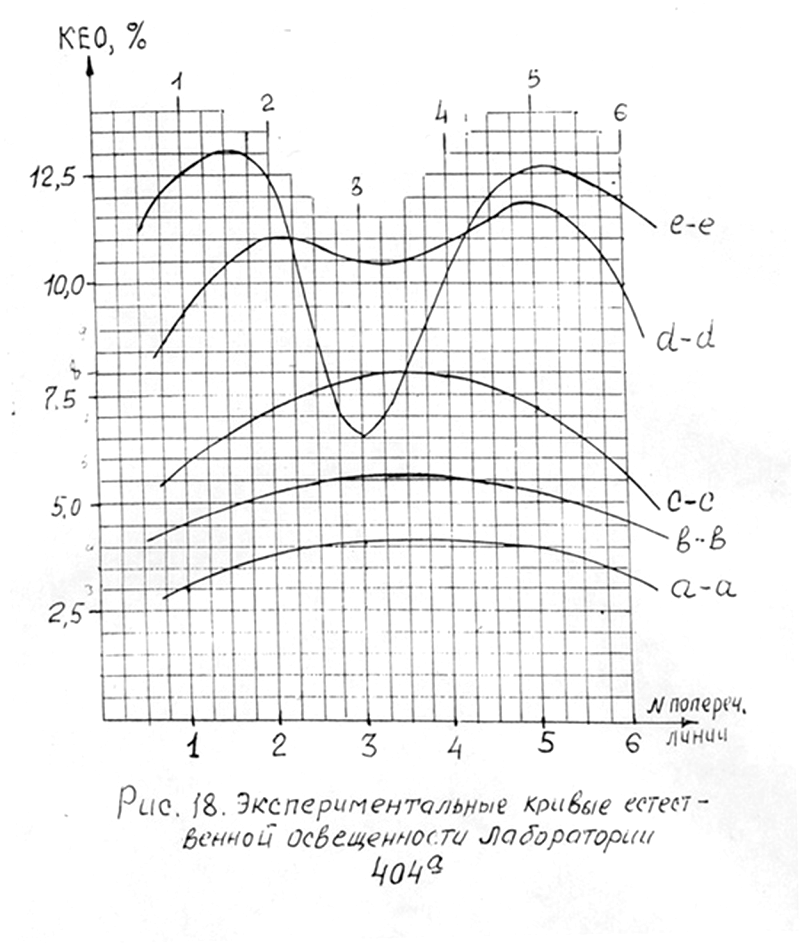

Рисунок 13 – Экспериментальные кривые естественной освещенности лаборатории 404^аВ

Таблица 11

Линии

Линия 1-1

Линия 3-3

Линия 5-5

Номер точек

а1

в1

с1

d1

е1

а3

в3

с3

d3

е3

а5

в5

с5

е5

КЕО, %

Еул, лк

Е, лк

Разряд зрительной работы

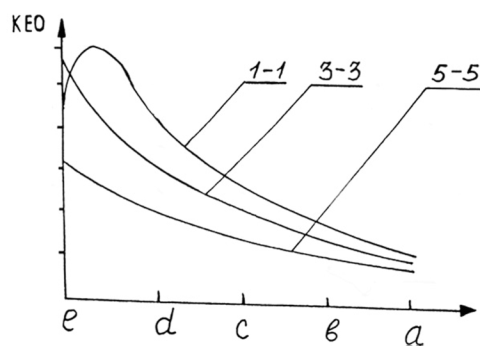

Рисунок 14* – Графики освещенности по глубине комнаты 401^а (404^а)

по линиям 1-1, 3-3, 5-5.

* - примерное изображение графика освещенности
