Тема 4: методы исследования и гигиеническая оценка подвижности воздуха; построение и оценка розы ветров.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Физиолого-гигиеническое значение подвижности воздуха.

2. Что такое "роза ветров", каково ее гигиеническое значение?

3. Гигиенические нормы подвижности воздуха в жилых помещениях и больнич­ной палате.

4. Профилактика неблагоприятного воздействия на человека больших и малых скоростей движения воздуха.

5. Какими способами определяют направление воздушных течений в открытой атмосфере и в помещении?

6. Какими приборами определяют подвижность воздуха в открытой атмосфере и в помещении, их устройство и правила работы?

Движение воздуха принято характеризовать направлением и скоростью. На­правление движения воздуха определяется точкой горизонта, откуда дует ветер, а скорость движения - расстоянием, пройденным массой воздуха в единицу вре­мени и выражается в м/сек.

Оба эти показателя имеют большое физиолого-гигиеническое значение, т.к. из­менение направления ветра служит показателем перемены погоды, а движение воздуха:

1) обеспечивает проветривание населенных мест, способствует рассеиванию и снижению атмосферных загрязнений;

2) является важнейшим показателем формирования микроклимата в открытой атмосфере и в помещениях;

3) оказывает большое воздействие на состояние теплового ощущения, нервно-психической сферы организма, процессы терморегуляции и функции дыхания.

Наиболее благоприятной скоростью ветра в наружной атмосфере в летнее время при обычной легкой одежде считается 1-4 м/сек. Раздражающее действие ветра проявляется при скорости выше 6-7 м/сек.

В жилых помещениях, классах, групповых комнатах, детских, лечебных учреж­дениях оптимальной считается подвижность воздуха в пределах 0,2-0,4 м/сек; при меньшей скорости имеет место недостаточный воздухообмен, а при движени­ях воздуха выше 0,4 м/сек отмечается неприятное ощущение сквозняка. В спор­тивных залах допускается скорость движения воздуха до 0.5-0,6 м/сек.

Способы определения направления воздушных течений. Направление ветра в открытой атмосфере измеряется с помощью специального прибора - флюгера и обозначается начальными буквами наименований сторон све­та: С -север, Ю - юг, В - восток, 3 - запад. Кроме четырех главных румбов, использу­ются промежуточные, находящиеся между ними, и в таких условиях направле­ние ветра определяется восемью румбами.

В помещении направление движения воздуха можно определить по отклонению пламени свечи, по отклонению листков папиросной бумаги, подвешенных на нитке; по дыму, исходящему от зажженного кусочка ваты, пропитанного раство­ром четыреххлористого титана (TiCl₄) и укрепленного на конце проволоки. В гигиенической практике имеет значение не только одномоментное направление, как таковое. Велика роль господствующего направления ветра, которое устанавливается на основании обобщения многолетних метеорологических наблюдений повторяемости ветра по румбам, характерной для данной мест­ности.

СОСТАВЛЕНИЕ "РОЗЫ ВЕТРОВ". "Роза ветров" - это графическое изображение повторяемости ветров по румбам (сторонам света), за определенный период (месяц, сезон, год) или за несколько лет.

Для составления "розы ветров" надо сложить число всех случаев ветра и штиля за известный срок, полученная сумма принимается за 100, а число случаев ветра по каждому румбу (и штиля) вычисляется в процентах по отношению к сумме всех случаев ветра и штиля, принятой за 100.

После этого строят график. Для этого из центра проводят 8 линий, обозначающих 8 румбов (С, В, СВ, В, ЮВ, Ю, ЮЗ, 3, СЗ). Затем откладывают по всем линиям в одинаковом масштабе отрезки вычисленных процентных величин ветра всех 8 румбов и штиля, и соединяют последовательно вершины соседних между собой прямыми линиями. Из центра графика описывают окружность с радиусом, соот­ветствующим процентному числу штиля (рис.7).

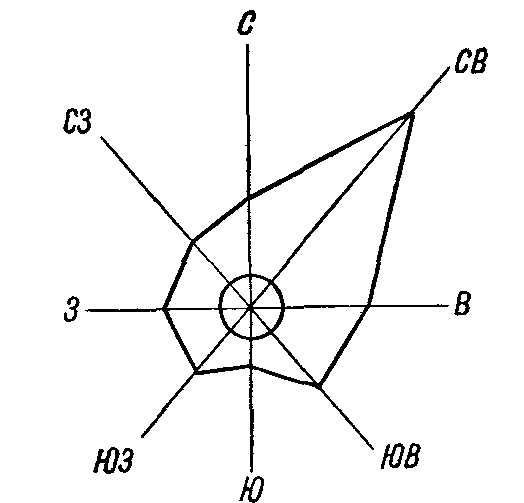

Рис. 7. Роза ветров

Учитывая розу ветров, можно правильно разместить жилые, медицинские, аптечные и другие учреждения по отношению к источникам загрязнения воздуха (промышленные предприятия и др.). На рис. 7 роза ветров указывает на преимущественное северо-восточное направле­ние ветров в течение года, поэтому жилые дома, аптеки, больницы и т. д. следует размещать в северо-восточном направлении (наветренная сторона), а промышленные предприятия и другие источ­ники загрязнения - в юго-западном (подветренная сторона)

Приборы для измерения скорости движения воздуха (рис. 8.)

Скорость движения воздуха определяют с помощью анемометров (прямой способ) или кататермометров (косвенный способ). Чашечный анемометр (рис. 8A) предназначен для измерения скорости ветра от 1 до 50 метров в секунду. Воспринимающей частью прибора служит чашечная мельница, полусферы которой обращены в одну сторону. Вращение полусфер передается счетчику оборотов, который являясь регистрирующей частью прибора, ведет от­счет на циферблатах расстояния, пройденного воздушными массами.

Прибор имеет несколько циферблатов, где фиксируются единицы, десятки, сотни и тысячи метров расстояния изучаемого ветра.

A

B

C

Рис. 8. Анемометры: A – чашечный, B – крыльчатый, C – кататермометры

Крыльчатый анемометр (рис. 8B) предназначен для измерения скорости движения воздуха в пределах от 0,5 до 10 метров в секунду. Воспринимающей частью прибора является колесико с легкими алюминевыми крыльями, огражденными металли­ческим кольцом. Регистрирующая часть аналогично чашечному анемометру представлена тремя циферблатами.

Рабочее положение перечисленных анемометров должно быть таким, чтобы ло­пасти мельницы всегда были перпендикулярными направлению воздушного по­тока. Измерение скорости движения воздуха чашечным и крыльчатым анемомет­рами проводят в течение 1-2 мин. после чего счетчик выключают и записывают показания. Разность конечного и начального показаний делят на количество секунд работы анемометра.

ОПРЕДЕЛЕНИЕ СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА.

Чашечный и крыльчатый анемометры подносят к работающему вентилятору (открытой форточке) в выключенном состоянии, предварительно записав поло­жение стрелок на циферблатах, и после разгона полушарий одновременно вклю­чают анемометр и секундомер на 1-2 минуты, после чего выключают прибор и записывают показания циферблатов. Опре­деление производят 3 раза и берут среднее из трех измерений.

ПРОТОКОЛ

исследования и оценки подвижности воздуха

в ___________________________________________________________________

(наименование помещения)

1. Дата исследования ___________________________________________

2. Замеры движения воздуха проводились анемометром _____________

(каким)

3. Результаты первого замера __________________________ м/сек

4 .Результаты второго замера __________________________ м/сек

5. Результаты третьего замера _________________________ м/сек

6. Среднее из всех замеров ____________________________ м/сек

ЗАКЛЮЧЕНИЕ: Указать, соответствуют ли полученные данные гигиениче­ским нормативам. Обосновать мероприятия по оптимизации подвижности возду­ха в обследованном помещении.

Исследование проводил (подпись)
