Лабораторная работа №5

«Программные блоки и блоки данных»

по дисциплине

«Системы реального времени»

.

Москва 2023

Оглавление

Цель работы 2

Задание на лабораторную работу 3

Ход лабораторной работы 3

Вывод 5

Цель работы

Изучение основных этапов создания и тестирования программы управления для реальных систем автоматизации.

Задание на лабораторную работу

При выполнении этой лабораторной работы необходимо выполнить следующие виды работ:

1. Изучить по Интернету технологический процесс и оборудование для автоматизации;

2. Для типовых объектов управления (задвижки, дозаторы, системы открывания и закрывания дверей и т.п.) определить имитационную модель;

3. На основе имитационной модели, для типового объекта создать функциональные блоки;

4. В организационном блоке ОВ1 реализовать программу управления для всего процесса автоматизации.

Загрузка программы управления в симулятор и просмотр работы программы в режиме мониторинга.

Ход лабораторной работы

Для реализации мною была выбрана противоугонная система автомобиля.

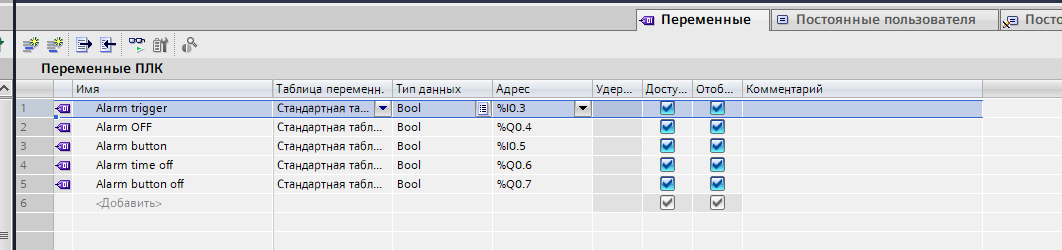

Добавленные теги представлены на рисунке 1

Рисунок 1 – Добавленные теги

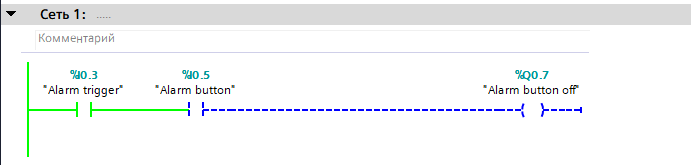

На рисунке 2 представлена программа, выключающая сигнализацию с кнопки на ключе.

Рисунок 2 - программа, выключающая сигнализацию с кнопки на ключе.

На рисунке 3 представлено автоматическое выключение сигнализации через время.

Рисунок 3- Автоматическое выключение сигнализации через время

На рисунке 4 представлен пример срабатывания сигнализации

Рисунок 4 - пример срабатывания сигнализации

Вывод

Изучил основных этапов создания и тестирования программы управления для реальных систем автоматизации.
