Лабораторная работа №4

«Программные блоки и блоки данных»

по дисциплине

«Системы реального времени»

Москва 2023

Оглавление

Цель работы 2

Задание на лабораторную работу 3

Ход лабораторной работы 3

Вывод 6

Цель работы

Изучение порядка создания блоков проекта, которые применяются при разработке программы управления для реальных систем автоматизации.

Задание на лабораторную работу

При выполнении этой лабораторной студент должен создать следующих подпрограмм:

1. Организационного блока ОВ35 для циклического прерывания;

2. Функцию для сложения трех чисел;

3. Функциональный блок для имитационной модели задвижки.

Ход лабораторной работы

На рисунке 1 представлено добавление организационного блока.

Рисунок 1 – Добавление организационного блока

Теги в датаблоке представлен на рисунке 2

Рисунок 2 – Теги в датаблоке

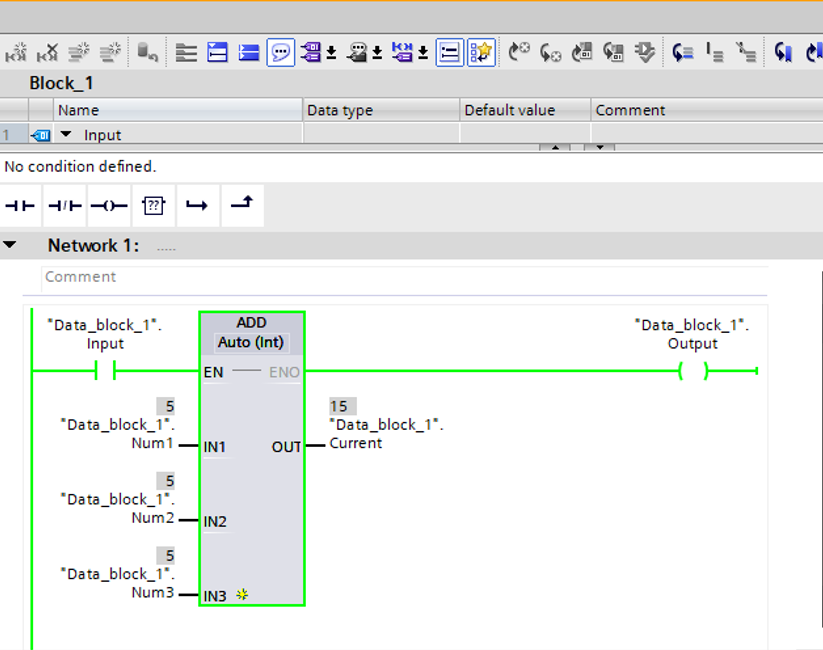

На рисунке 3 представлена функция сложения трех чисел.

Рисунок 3 – функция сложения трех чисел

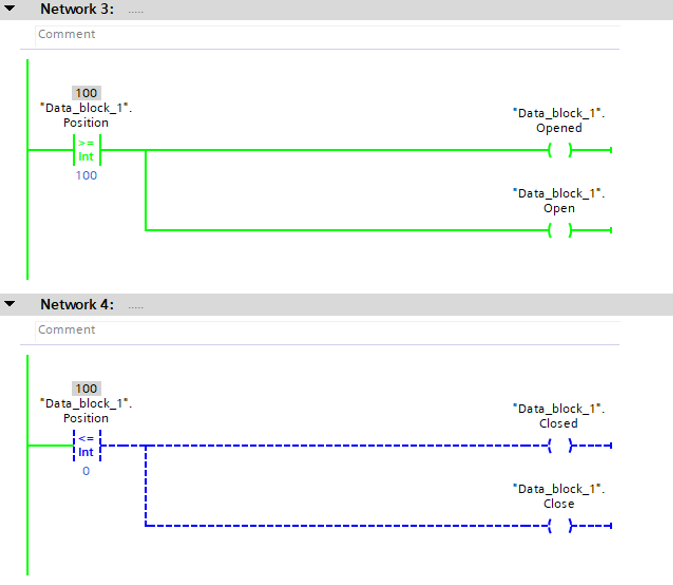

На рисунке 4 представлена симуляция функции задвижки

Рисунок 4 - Симуляция функции задвижки

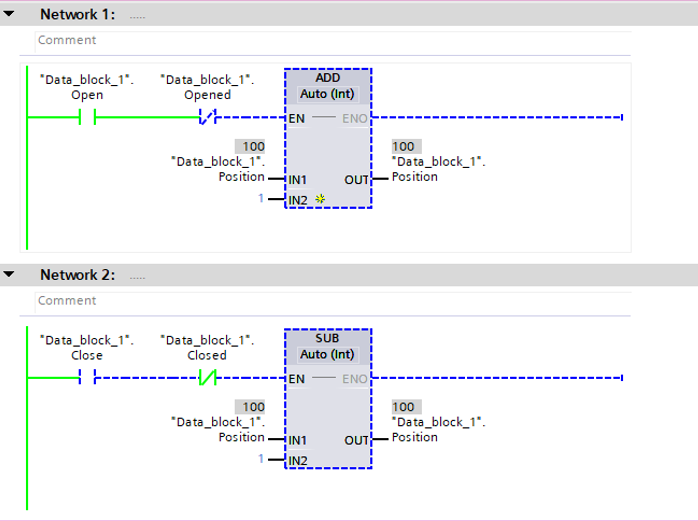

На рисунке 5 представлена симуляция функции задвижки

Рисунок 5 - Симуляция функции задвижки

Вывод

Изучил порядка создания блоков проекта, которые применяются при разработке программы управления для реальных систем автоматизации
