Содержание

1





ЭЛЕКТРОННЫЕ ПРИБОРЫ И УСТРОЙСТВА

Электрические цепи постоянного тока. Руководство по выполнению базовых экспериментов.

Описаны отдельные компоненты комплектов типового лабораторного оборудования «Теория электрических цепей и основы электроники», «Теоретические основы электротехники» и «Электротехника и основы электроники», необходимые при проведении описанных в руководстве базовых экспериментов. Приведены электрические схемы соединений и порядок выполнения каждого эксперимента.

Руководство предназначено для использования при подготовке к проведению лабораторных работ в высших и средних профессиональных образовательных учреждениях.

Содержание



1. Выпрямительные диоды ........................................................................................................................................

3

1.1. Эффект P-N перехода в диодах.......................................................................................................................

3

1.1.1. Общие сведения..........................................................................................................................................

3

1.1.2. Экспериментальная часть ..........................................................................................................................

3

1.2. Полупроводниковый однополупериодный выпрямитель.................................................................................

5

1.2.1. Общие сведения..........................................................................................................................................

5

1.2.2. Экспериментальная часть ..........................................................................................................................

5

1.3. Полупроводниковый мостовой выпрямитель..................................................................................................

8

1.3.1. Общие сведения..........................................................................................................................................

8

1.3.2. Экспериментальная часть ..........................................................................................................................

8

1.4. Неуправляемый выпрямитель трехфазного тока ........................................................................................

11

1.4. Неуправляемый выпрямитель трехфазного тока ........................................................................................

11

1.4.1. Общие сведения........................................................................................................................................

11

1.4.2. Экспериментальная часть ........................................................................................................................

11

4. Биполярные транзисторы....................................................................................................................................

15

4.1. Испытание слоев и выпрямительного действия биполярных транзисторов............................................

15

4.1.1. Общие сведения........................................................................................................................................

15

4.1.2. Экспериментальная часть ........................................................................................................................

15

4.2. Распределение тока в транзисторе

и управляющий эффект

тока базы.................................................................................................................................................................

18

4.2.1. Общие сведения........................................................................................................................................

18

4.2.2. Экспериментальная часть ........................................................................................................................

19

4.3. Характеристики транзистора ......................................................................................................................

21

4.3.1. Общие сведения........................................................................................................................................

21

4.3.2. Экспериментальная часть ........................................................................................................................

21

4.4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на

2

Содержание



коэффициент усиления по напряжению усилительного каскада с общим эмиттером

...................................24

4.4.1. Общие сведения........................................................................................................................................



24

4.4.2. Экспериментальная часть ........................................................................................................................



24

4.5. Усилители на биполярных транзисторах......................................................................................................



26

4.5.1. Общие сведения........................................................................................................................................



26

4.5.2. Экспериментальная часть ........................................................................................................................



26

4.6. Регулятор напряжения (линейный) ................................................................................................................



30

4.6.1. Общие сведения........................................................................................................................................



30

4.6.2. Экспериментальная часть ........................................................................................................................



30

4.7. Регулятор тока................................................................................................................................................



32

4.7. Общие сведения...........................................................................................................................................



32

4.7.2. Экспериментальная часть ........................................................................................................................



32

6. Тиристоры...............................................................................................................................................................



34

6.1. Диодный тиристор (симистор)......................................................................................................................



34

6.1.1. Общие сведения........................................................................................................................................



34

6.1.2. Экспериментальная часть ........................................................................................................................



34

6.2. Триодный тиристор ........................................................................................................................................



37

6.2.1. Общие сведения........................................................................................................................................



37

6.2.2. Экспериментальная часть ........................................................................................................................



37

6.3. Фазовое управление тиристора .....................................................................................................................



41

6.3.1. Общие сведения........................................................................................................................................



41

7. Логические элементы............................................................................................................................................



44

7.1. Логический элемент AND (И) .........................................................................................................................



44

7.1.1. Общие сведения........................................................................................................................................



44

7.1.2. Экспериментальная часть ........................................................................................................................



44

7.2. Логический элемент OR (ИЛИ).......................................................................................................................



46

7.2.1. Общие сведения........................................................................................................................................



46

7.2.2. Экспериментальная часть ........................................................................................................................



46

7.3. Логический элемент NOT (НЕ) .......................................................................................................................



48

7.3.1. Общие сведения........................................................................................................................................



48

7.3.2. Экспериментальная часть ........................................................................................................................



48

7.4. Логический элемент NOT AND (И НЕ) .......................................................................................................



49

7.4.1. Общие сведения........................................................................................................................................



49

7.4.2. Экспериментальная часть ........................................................................................................................



49

7.5. Логический элемент NOT OR (ИЛИ НЕ) ....................................................................................................



51

7.5.1. Общие сведения........................................................................................................................................



51

7.5.2. Экспериментальная часть ........................................................................................................................



51

Литература..................................................................................................................................................................



53

Выпрямительные диоды

3







1.Выпрямительные диоды

1.1.Эффект P-N перехода в диодах

1.1.1. Общие сведения

Двухэлектродный полупроводниковый элемент диод содержит n - и p - проводящий слои (рис. 1.1.1). В n-проводящем слое в качестве свободных носителей заряда преобладают электроны, а в p-проводящем слое дырки. Существующий между этими слоями p-n переход имеет внутренний потенциальный барьер, препятствующий соединению свободных носителей заряда. Таким образом, диод блокирован.

При прямом приложении напряжений («+» к слою p, «—» к слою n) потенциальный барьер уменьшается, и диод начинает проводить ток (диод открыт). При обратном напряжении потенциальный барьер увеличивается

(диод заперт). В обратном направлении протекает только небольшой ток утечки, обусловленный неосновными носителями.

Рис. 1.1.1

1.1.2. Экспериментальная часть

Задание

Снять вольтамперную характеристику полупроводникового диода в прямом и обратном направлениях.

Порядок выполнения эксперимента

К диоду (рис.1.1.2а) при прямой полярности приложите напряжение постоянного тока UПР, величины которого указаны в табл. 1.1.1, измерьте с помощью мультиметра соответствующие токи IПР и их значения занесите в таблицу. Используйте при этом схему измерения с погрешностью по току.



680 Ом

а

Iпр

а

Iобр





+



















U = 0…30 B





Uпр



Uоб











1 кОм









-



в



в















а) Прямая полярность

б) Обратная полярность

Рис.1.1.2

4 Выпрямительные диоды

Таблица 1.1.1

UПР, В

0

0,1

0,2

0,3

0,4

0,5

0,6

0,65

0,7

0,75

IПР, мА





















Измените полярность диода, переключите вольтметр для измерений с погрешностью по напряжению как показано на рис. 1.1.2б и повторите эксперимент при величинах обратных напряжений, указанных в табл. 1.1.2. Для получения напряжений больше 15 В соедините два источника последовательно.

Таблица 1.1.2

UОБР, В

0

2,5

5



10



15



20



25



30

IОБР, мкА





















































Точные измерения обратного тока (IОБР)



возможны

только

с помощью

высокочувствительного мультиметра.



















Перенесите измеренные данные из таблиц на график (рис.1.1.3) и постройте вольтамперную характеристику диода.







































мА





















































































Iпр









































































































































































































































































25









































































































































































































































































































































































20









































































































































































































































































































































































15









































































































































































































































































































































































10









































































































































































































































































































































































5















































































































































Uобр











































































Uпр













































































































0











































































































































В





30





20





10









0,1



0,2



0,3



0,4



0,4



0,4



0,4



В























































































































0,5



0,6



0,7





В









































0,1









































































































































































































































































































































































0,2









































































































































































































































































































































































0,3









































































































































































































































































































































































0,4







































































































































































































































































Iобр





























































































мкА



































































































































































































































Рис.1.1.3

Вопрос: Как называется напряжение, при котором диод становится проводящим?

Ответ: ....................

Выпрямительные диоды

5







1.2.Полупроводниковый однополупериодный выпрямитель

1.2.1.Общие сведения

Вцепи с полупроводниковым диодом (рис. 1.2.1) установившийся ток может протекать только при определенной полярности приложенного к диоду напряжения. При

изменении полярности напряжения диод запирается и ток прекращается. В цепи переменного (синусоидального) напряжения ток протекает только в течение той полуволны, когда диод открыт. Полуволна другой полярности подавляется. В результате в цепи имеет место ток одного направления. Для уменьшения пульсаций выпрямленного напряжения применяются сглаживающие фильтры. Простейшим фильтром является конденсатор, подключенный параллельно нагрузке.

Uвх

I

T

Uвх



R







UD

U













нагр









D















T































Рис. 1.2.1

При исследовании выпрямителей применяются следующие обозначения:

OuВХ, UВХ мгновенное и действующее значения синусоидального входного напряжения;

Oud, Ud, Udmax, Udmin мгновенное, среднее, максимальное, минимальное значения выходного (выпрямленного) напряжения;

O fп частота пульсаций выходного напряжения;

Om = fпульс / fвх число пульсаций выпрямленного напряжения за один период напряжения питания;

O k пульс =

U пульс

=

U dmax

U dmin

коэффициент пульсаций выпрямленного

U d

U d









напряжения. В данной работе используется одна фаза трехфазного источника напряжений.

1.2.2. Экспериментальная часть

Задание

Исследовать выпрямительное действие полупроводникового диода в составе однополупериодного выпрямителя, используя виртуалные приборы (либо мультиметры и осциллограф в варианте стенда без компьютера).

6

Выпрямительные диоды







Порядок выполнения эксперимента

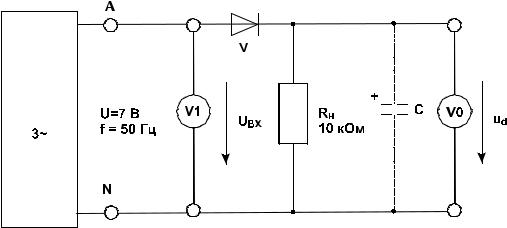

Соберите цепь согласно схеме (рис. 1.2.2) без сглаживающего фильтра. На схеме V0 и V1 входы коннектора. При сборке схемы обратите внимание на полярность электролитического конденсатора.

Включите виртуальные приборы V0 и V1 и осциллограф. Подключите два любых входа осциллографа к каналам V0 и V1. Установите развертку 5 мС/дел.

Перенесите на график (рис. 1.2.3) осциллограммы входного и выходного напряжений.

Сделайте измерения и запишите в табл. 1.2.1. значения: UВХ — действующее, Ud среднее, Uпульс , m = fпульс / fвх.

Рассчитайте и запишите в табл. 1.2.1 коэффициенты Ud / UВХ и kпульс.

G

Рис. 1.2.2

Параллельно нагрузочному резистору RН подключите сглаживающие конденсаторы C c емкостями, указанными в табл. 1.2.1, повторите измерения и дорисуйте графики выпрямленного напряжения на рис.1.2.3.









Таблица 1.2.1













C, мкФ

0

1

10

100



UВХ, В











Ud, B











U пульс , В











m











Ud / UВХ











kпульс























Выпрямительные диоды

7







Рис. 1.2.3

Примечание: в стенде без компьютера все измерения можно проделать с помощью мультиметров и электронного осциллографа.

Вопрос 1: Почему максимальное значение выпрямленного напряжения Udmax не совпадает с амплитудой входного напряжения?

Ответ: .......................

Вопрос 2: Что произойдет при изменении полярности диода в цепи (рис. 1.2.2)?

Ответ: .......................

Вопрос 3: Каково обратное напряжение диода в схеме со сглаживающим конденсатором?

Ответ: .......................

Вопрос 4: Какое действие оказывает сглаживающий конденсатор на амплитуду пульсаций напряжения?

Ответ: .......................

8

Выпрямительные диоды







1.3. Полупроводниковый мостовой выпрямитель

1.3.1. Общие сведения

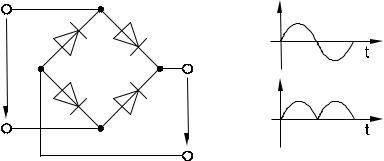

Однополупериодный выпрямитель использует только одну полуволну переменного напряжения. Как следствие, постоянное напряжение низкое по величине и имеет значительные пульсации.

Этого недостатка удается избежать в случае мостового выпрямителя со схемой (рис. 1.3.1). Здесь полуволны противоположной полярности суммируются, и среднее значение выпрямленного напряжения увеличивается в два раза.

Uвх

Uвх

Ud

Ud

Рис. 1.3.1.

1.3.2. Экспериментальная часть

Задание

Исследовать свойства мостового выпрямителя с помощью осциллографа и мультиметра, либо с помощью виртуальных приборов.

Порядок выполнения эксперимента

Соберите цепь согласно схеме (рис. 1.3.2) без сглаживающего фильтра. На схеме V0 и V1 входы коннектора. При сборке схемы обратите внимание на полярность электролитического конденсатора.

Включите виртуальные приборы V0 и V1 и осциллограф. Подключите два любых входа осциллографа к каналам V0 и V1. Установите развертку 5 мС/дел.

Перенесите на график (рис. 1.3.3) осциллограммы входного и выходного напряжений.

Сделайте измерения и запишите в табл. 1.3.1. значения: UВХ — действующее, Ud среднее, Uпульс , m = fпульс / fвх.

Рассчитайте и запишите в табл. 1.3.1 коэффициенты Ud / UВХ и kпульс.

Выпрямительные диоды

9







V1

G

V2

V3

V0

V4

Рис. 1.3.2

Рис. 1.3.3

Параллельно нагрузочному резистору RН подключите сглаживающие конденсаторы C с емкостями, указанными в табл. 1.3.1, повторите измерения и дорисуйте графики выпрямленного напряжения на рис.1.3.3.

10 Выпрямительные диоды









Таблица 1.3.1











C, мкФ

0

1

10

100

UВХ, В









Ud, B









U пульс , В









m









Ud / UВХ









kпульс









Примечание: в стенде без компьютера все измерения можно проделать с помощью мультиметров и электронного осциллографа.

Вопрос 1: Почему максимальное значение выпрямленного напряжения Udmax не совпадает с амплитудой входного напряжения?

Ответ: .......................

Вопрос 2: Что произойдет при изменении полярности диода в цепи (рис. 1.3.2)?

Ответ: .......................

Вопрос 3: Каково обратное напряжение диода в схеме с ёмкостным фильтром?

Ответ: .......................

Вопрос 4: Какое действие оказывает сглаживающий конденсатор на амплитуду пульсаций напряжения?

Ответ: .......................
