.pdfКоманда Каталог программ (Программы)
Команда Каталог программ (Программы)
Используйте команду Каталог программ для:
•получения доступа к диалогу "Каталог программ", из которого можно запустить программу, изменить число программ в имеющемся списке (добавить, удалить), внести в них изменения, а также указать, чтобы программа запускалась автоматически каждый раз при начале работы с MapInfo.
Команда Каталог программ доступна:
•всегда.
Меню
•ПРОГРАММЫ > КАТАЛОГ ПРОГРАММ
Диалог Каталог программ
Если Вы устанавливали MapInfo Professional, используя Стандарòную установку, в Каталог программ устанавливается некоторое число программ. При Пользовательской установке можно убрать соответствующий флажок, тогда Каталог программ будет пустым. Можно зарегистрировать программы вручную нажатием в диалоге "Каталог программ" кнопки ДОБАВИТЬ. Чтобы исправить данные о программе, нажмите кнопку ПРАВИТЬ. Чтобы удалить программу из списка диалога, нажмите кнопку ИСКЛЮЧИТЬ, при этом сама программа и связанные с ней файлы с диска удалены не будут. Для каждой из программ можно установить флажок Автозагрузка ( тогда программа будет загружаться в MapInfo каждый раз при запуске программы. Все программы, загруженные в текущий момент, помечаются в диалоге флажком Загрузить.
Программы |
Описание |
ArcLink |
Осуществляет преобразования файлов MapInfo из файлов/в |
|
файлы обменного формата ArcInfo. |
Автоподписывание |
Помещает текстовые объект в Косметическом слое активной |
|
карты. |
Check and Set |
Проверяет и устанавливает границы картографической |
CoordSys Bounds |
проекции для геокодированных таблиц MapInfo. |
|
|
277
Команда Каталог программ (Программы)
Кольцевой буфер |
Создает концентрические буферные зоны вокруг одного или |
|
нескольких объектов карты, рассчитывает значения данных в |
|
этих зонах. |
Вывод координат |
Добавляет к открытой таблице две колонки, в которую помещает |
|
координаты (X, Y) в проекции карты (для линейных и |
|
площадных объектов эти значения являются координатами |
|
центроида). |
Create Line by |
Позволяет рисовать в Косметическом слое линии заданной |
Length |
длины и под заданным углом. |
Каталог СУБД |
Позволяет администратору БД создавать таблицу Каталога карт |
|
MapInfo в удаленной БД (Каталог карт требуется для загрузки в |
|
MapInfo из БД данных о координатах). |
Подсчет строк в |
Подсчитывает количество записей в таблице Каталога карт. |
таблице СУБД |
|
СУБД SQL Builder |
Осуществляет соединение с SQL(сервером, позволяет строить |
|
запросы и выполнять их, загружать результаты запросы в |
|
таблицу MapInfo на диске. |
Преобразование |
Осуществляет преобразование из градусов/минут/секунд в |
координат |
десятичные градусы и наоборот. |
Рассеивание |
Рассеивает точки, имеющие одинаковые координаты, используя |
|
два способа: систематический или случайный. |
Easy Loader |
Загружает таблицы MapInfo в удаленные БД. |
Grid Maker |
Рисует координатную сетку. |
Grid Tools |
Осуществляет преобразование файлов поверхностей в файлы |
|
поверхностей Mapinfo (*.mig), используя специальные |
|
обработчики поверхностей, создает поверхность на основе |
|
точечных данных и предлагает инструмент для просмотра |
|
значений x, y и z в каждой точке поверхности. |
|
Строит HTML(файл и соответствующее растровое изображение |
HTML Карта |
(форматы JPEG и PNG) из окна Карты, в котором содержится |
|
слой с площадными объектами, при этом эти изображения |
|
предусматривают создание ссылок. |
Labeler |
Преобразовывает подписи на слое в текстовые объекты (может |
|
применяться только к выделенным подписям). |
Legend Manager |
Управляет настройками окон Легенды, позволяет создавать |
|
несколько окон и связывать каждое окно с соответствующим |
|
окном Карты. |
Map Window |
Устанавливает заголовок окна Карты и отображение таблицы по |
Manager |
умолчанию. |
Mapping Wizard |
Знакомит Вас с понятиями, используемыми в картографии, и с |
Tool |
программой MapInfo. |
|
|
278
Команда Каталог программ (Программы)
MapX GeoSet Utility |
Открывает для чтения в окне Карты MapInfo геонаборы MapX, |
|
открывает указанные таблицы, задает порядок следования |
|
слоев, позволяет изменять масштаб и центр карты, изменять на |
|
ней подписи. |
|
Сохраняет окно Карты MapInfo в геонабор MapX, сохраняя |
|
масштаб карты и ее центр, порядок следования слоев и их |
|
настройки. |
|
Понятия окна Карты Mapinfo и геонабора MapX не |
|
тождественны. Так, в MapX не поддерживаются некоторые типы |
|
таблиц (*.XLS и *.WKS), растровые форматы (BMP, WMF, MIG), |
|
сшитые слои карты. В MapX не сохраняется также следующая |
|
информация окна Карты: содержание косметических слоев, |
|
тематические карты, собственные подписи. В то же время в |
|
MapInfo не поддерживаются сборочные слои. |
MDB Launcher |
Используется для поиска и обмена географическими данными в |
|
Интернете. |
Named Views |
Сохраняет окно Карты с текущим масштабом и координатами |
|
центра карты (вернуться к карте с такими настройками можно, |
|
выбрав соотвеòствующее имя представления из диалога). |
Overview |
Открывает новое окно Карты для просмотра другого окна Карты. |
Вращение подписей |
Позволяет осуществлять поворот подписей на заданное число |
Rotate Labels |
градусов (положительное, отрицательное, с плавающей точкой). |
|
Данный инструмент доступен при работе с окнами Отчета и |
|
Карты. |
Вращение Карты |
Позволяет развернуть содержимое окна Карты (кроме символов |
Rotate Map Window |
и текста) на заданное число градусов, при этом используются |
|
аффинные преобразования, при этом, поскольку преобразования |
|
касаются только самого окна Карты, координаты объектов |
|
остаются неизменными (растровые слои и карты поверхностей |
|
развернуть нельзя). |
Вращение символов |
Осуществляет поворот символов на заданное число градусов как |
Rotate Symbols |
по часовой, так и против часовой стрелки. |
Шкала масштаба |
Создает масштабную линейку для окон Карты и Отчета, при этом |
ScaleBar |
можно выбирать стиль используемых при создании линейки |
|
линий и заливок, задавать отношение длины и высоты. |
Seamless Table |
Создает сшитые слои карты. |
Manager |
|
Search and Replace |
Производит поиск заданной строки в символьном поле и |
|
замещает ее другой строкой. |
Set the Minimum |
Устанавливает границы картографической проекции для |
Bounding Rectangle |
геокодированных таблиц MapInfo. |
Utility |
|
Shields |
Рисует рамки вокруг текстовых объектов. |
|
|
279
Команда Каталог программ (Программы)
SpatialWare Upload |
Загружает таблицы MapInfo в БД SpatialWare на удаленном |
Utility (Oracle) |
компьютере (данная программа работает только с SpatialWare на |
|
платформе Oracle). |
Символ |
Создает, удаляет и изменяет символы MapInfo, которые |
Symbol |
включаются впоследствии в стандартный набор символов |
|
MapInfo. |
Менеджер таблиц |
Позволяет получить информацию о всех открытых таблицах, |
Table Manager |
включая метаданные. |
Универсальный |
Позволяет импортировать и экспортировать данные MapInfo в |
транслятор |
форматы других широко используемых картографических |
Universal Translator |
программ. |
|
|
Работа с Каталогом программ

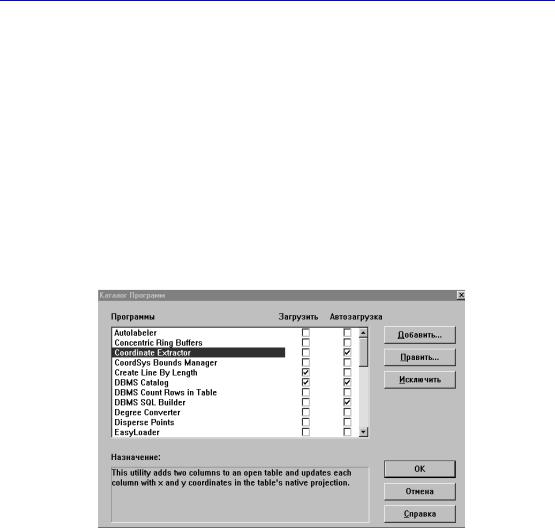

Диалог "Каталог программ"
•Выполните ПРОГРАММЫ > КАТАЛОГ ПРОГРАММ ( откроется диалог "Каталог программ".
Программы |
Отображает список зарегистрированных программ. |
Загрузить |
Если напротив названия программы выставлен |
|
флажок, то в меню ПРОГРАММЫ появляется |
|
соответствующая строка меню. Для того, чтобы |
|
убрать название программы из меню ПРОГРАММЫ, |
|
удалите флажок и нажмите в диалоге OK. |
280
Команда Каталог программ (Программы)
Автозагрузка |
Выставьте флажок, чтобы программа |
|
автоматически запускалась каждый раз при запуске |
|
MapInfo. Автозагрузка вступит в действие при |
|
следующем запуске MapInfo. |
Добавить |
Выводит диалог "Добавить программу", который |
|
позволяет Вам пополнить список собственными |
|
программами или программами из папки Tools. |
Править |
Открывает диалог "Описание программы", в |
|
котором можно изменить название, описание |
|
программы, а также путь к ней. |
Исключить |
Открывает диалог, который позволяет исключить |
|
выбранные программы из списка диалога "Каталог |
|
программ". Программы будут удалены при |
|
следующем запуске MapInfo. |
Диалог "Добавить программу"
. |
|
Заголовок |
Введите название программы. |
Размещение |
Введите путь к программе. Нажатие кнопки "..." |
|
открывает диалог "Выберите программу MapBasic". |
Назначение |
Это поле предназначено для описания программы. |
ОК |
Добавляет программу к Каталогу программ. |
281
Команда Каталог программ (Программы)
Диалог "Описание программы"
Заголовок |
Показывает название программы. Вы можете |
|
изменить его. |
Размещение |
Отображает путь к программе. Вы можете его |
|
изменить, в случае, если выбранной папки не |
|
существует, на экран будет выведено сообщение об |
|
ошибке. Нажатие кнопки "..." открывает диалог |
|
"Выберите программу MapBasic". |
Назначение |
Здесь приведено описание программы, которое |
|
также можно изменить. |
ОК |
Программа появится в списке Каталога программ в |
|
измененном виде. |
Смотрите:
Меню ПРОГРАММЫ
282
Новое в MapBasic 6.5
Справочник
Новые операторы и функции для MapBasic
Оператор Create PrismMap
Оператор Create PrismMap
Назначение
Создает Карту(призму.
Синтаксис
Create PrismMap
[ From Window window_ID | MapString mapper_creation_string ]
{ layer_id | layer_name }
With expr
[ Camera [ Pitch angle | Roll angle | Yaw angle | Elevation angle ] | [ Position (x,y,z) | FocalPoint (x,y,z) ] |
[ Orientation (vu_1, vu_2, vu_3, vpn_1, vpn_2, vpn_3, clip_near, clip_far) ] ]
[ Light Color lightcolor ] ] [ Scale grid_scale ]
[ Background backgroundcolor ]
window_id G идентификатор окна для окна Карты, которое содержит слой полигонов. Если слой с полигонами не найден, появится сообщение об ошибке.
mapper_creation_string определяет командную строку, которая создает текстуру для Карты(призмы.
layer_id ( идентификатор слоя Карты layer_name G имя слоя Карты.
Camera определяет позицию и ориентацию камеры.
angle ( угол в градусах. Горизонтальный угол (измеряется в диапазоне 0(360 градусов) определяет вращение карты вокруг центральной точки поверхности. Вертикальный угол изменяется в диапазоне 0(90 и измеряет наклон карты от начальной точки.
Pitch настраивает вращение камеры вокруг оси X, при этом точкой вращения считается центральная (начальная) точка камеры.
Roll настраивает вращение камеры вокруг оси Z, при этом точкой вращения считается центральная (начальная) точка камеры.
Yaw настраивает вращение камеры вокруг оси Y, при этом точкой вращения считается центральная (начальная) точка камеры.
Elevation настраивает вращение карты вокруг оси X, при этом точкой вращения считается фокальная точка камеры.
Position определяет позицию камеры и/или источника освещения
FocalPoint определяет фокальную точку камеры и/или источника освещения.
Orientation определяет для камеры значение параметров ViewUp, ViewPlane и Clipping Range (используется для инерции зрительного восприятия).
grid_scale ( масштаб по оси Z. Если значение > 1, то изображение растягивается по оси Z, если значение < 1, то изображение сжимается по оси Z.
backgroundcolor ( это цвет, используемый для фона и определяемый функцией RGB.
286
