38. Понятие об электромагнитной теории Максвелла. Вихревое электрическое поле. Правило Ленца. Самоиндукция. Индуктивность.

11. Направление индукционного тока.

Правило Ленца (1883 г) индукционный ток, возбуждаемый в замкнутом контуре при изменении магнитного потока, всегда направлен так, что создаваемое им магнитное поле препятствует изменению магнитного потока, вызывающего индукционный ток.

Опыт Ленца

Описание опыта: замкнутое кольцо отталкивается от магнита, если его вдвигают в кольцо, и притягивается, если магнит выдвигают.

Движение кольца обусловлено магнитным полем индукционного тока.

Применение правила Ленца

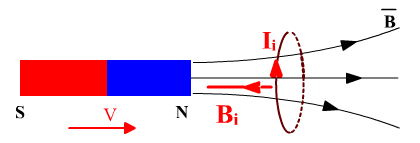

Пример Магнит движется вправо (вдвигается в контур)

1. Определить направление силовых линий внешнего поля B.

2. Определить, увеличивается или уменьшается магнитный поток через

контур.

3. Определить направление индукционного магнитного поля B_i

Если магнитный поток увеличивается, B_i направлено против B, компенсируя это увеличение. Если магнитный поток уменьшается, B_i направлено одинаково с B, компенсируя это уменьшение.

4. По правилу буравчика определить направление индукционного тока.

Вихревое электрическое поле

Причина появления ЭДС индукции в замкнутом контуре при изменении магнитного потока заключается в возникновении вихревого электрического поля в любой области пространства, где существует переменное магнитное поле. – гипотеза Максвелла. Силовые линии вихревого полязамкнуты.

Перечислим свойства известных нам полей

1. Электростатическое, возникает везде, где есть эл. заряды. Силовые линии начинаются и заканчиваются на зарядах. Потенциальное, т.е. работа по замкнутому контуру равна нулю. напряженность, потенциал.

2. Поле тока – магнитное, вихревое, работа по замкнутому контуру не равна нулю. Ток течет в сторону убывания потенциала. Поле действует только на движущиеся заряды.

3. Вихревое электрическое поле. Действует на любые заряды. Работа по замкнутому контуру равна ЭДС индукции. ЭДС индукции определяется законом Фарадея.

13. Самоиндукция. Индуктивность

Самоиндукцияявляется важным частным случаем

электромагнитной индукции, когда изменяющийся

магнитный поток, вызывающий ЭДС индукции,

создается током в самом контуре.

В любом контуре, по которому протекает ток,

возникает магнитное поле.Силовые линии этого поля

пронизывают все окружающее пространство, в том числе, пересекают площадь самого контура.

Магнитный поток, который вызван током в этом самом контуре, называется собственным магнитным потоком.

Поскольку магнитный поток пропорционален индукции магнитного поля, собственный магнитный поток пропорционален силе тока в контуре

Следовательно, можно ввести коэффициент пропорциональности

Коэффициент пропорциональности L между собственным магнитным потоком в контуре и силой тока в нем называется индуктивностью контура.

Индуктивность проводника зависит от размеров, формы проводника, магнитных свойств среды.

Единица измерения индуктивности называется Генри
