А.2.5.2. Конфигурирование

Ключевое значение для планирования и управления имеют типы выходов и количественные характеристики, создаваемые организационной единицей. Любые расхождения между существующими («как есть») и плановыми показателями можно использовать для корректировки плановых затрат в соответствии с целевыми значениями. Поэтому выход, связываемый с той или иной организационной единицей, определяет конфигурацию систем для расчета стоимости и выхода.

Выход, вводимый системой workflow в организационной единице, выводится непосредственно из контекста модели, позволяя детализировать описание организационных единиц вплоть до конкретных рабочих мест. Применительно к информационным услугам описание выхода соответствует описанию состояния передаваемых папок.

Если говорить проще, выход, связываемый с организационными единицами, определяет также необходимые функциональные возможности. Например, если с одной организационной единицей связаны только простые заказы, а с другой — еще и сложные, то их функциональные возможности будут разными.

Вместо привязки функций напрямую к организационным единицам их можно привязывать к выходу, если известен контекст функции в виде отношений между выходом и функциями.

А.3.6. Отношения между данными и выходом

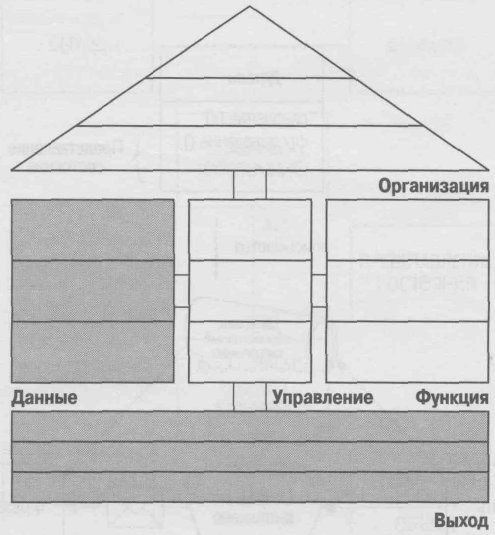

На рис. 151 показано как соотносятся данными и выходом в здании ARIS.

Рис. 151. Отношения между данными и выходом

А.3.6.1. Моделирование определения требований

Выход и данные уже связаны между собой в силу того, что информационные услуги описываются посредством данных. В примере на рис. 152. информационные услуги (результат выполнения функций) исходят из предпосылки, что данные о заказе еще не введены и не проверены. Выходом является состояние данных («введены и проверены»). При вводе данных их состояние обозначается самим фактом их существования, однако «проверенными» они становятся лишь после того, как соответствующий сотрудник рассмотрит их и «поставит галочку».

Рис. 152. Отношения между данными и информационными услугами

Для документирования обоих типов информации в объекте данных ЗАКАЗ создается атрибут состояния, фиксирующий состояние заказа и, таким образом, состояние выхода. Материальный выход и другие услуги представляют в виде их собственных физических или нефизических моделей, хотя в информационных системах их также описывают при помощи объектов данных. Например, материальный выход документируется в виде прейскурантов материалов или шаблонов САПР, тогда как услуги описываются с помощью функциональных спецификаций или других документов. Можно использовать и мультимедийные описания продуктов, например, видео.

Таким образом, материалы, обрабатываемые на производстве, существуют в виде материального выхода, но при этом они одновременно представлены и информационным объектом ДЕТАЛЬ (см. рис. 153). Соответствующее состояние вводится в этот информационный объект, как если бы это был объект «информационная услуга». Единственное различие состоит в том, что в материальном выходе и услугах другого типа объекты данных описывают выход, тогда как в информационных услугах объекты выхода и объекты описания, соответственно, могут быть тождественны.

Рис. 153. Взаимодействие данных и материалов

В метамоделях различие между материальным выходом и информационными услугами не имеет принципиального значения (см. рис. 154).

Рис. 154. Метамодель взаимодействия данных и выхода

Поскольку выход описывается как самостоятельный класс, его состояние после обработки устанавливается при помощи связи ВЫХОДА с ФУНКЦИЕЙ, что позволяет присвоить выходу несколько состояний обработки вместо того, чтобы вводить новое описание выхода после каждой функции.

Состоянию обработки присваивают различные значения атрибутов, устанавливая связь с АССОЦИАЦИЕЙ ОБЩЕГО АТРИБУТА. Эта ассоциация может представлять собой оператор равенства или описание. И то и другое обозначается классом ПРЕДСТАВЛЕНИЕ СОСТОЯНИЯ.

Выход можно описать с помощью комбинации атрибутов от нескольких объектов данных.

На рис. 155 показаны две общие ассоциации: РАВНО и ХАРАКТЕРИЗАЦИЯ, где роли объектов данных являются переменными. Например, шаблоны, созданные системой САПР в процессе разработки продукта, фактически представляют собой выход, поскольку являются результатом отношения тождества. В производственных процессах, предназначенных для изготовления продукта, который описывается таким шаблоном, шаблон является описанием выхода продукта.

Рис. 155. Общая связь между данными и выхода
