Панель программного управления.
В режиме управления от ЭВМ установка соединяется кабелем с последовательным портом компьютера (СОМ1 или COM2). Выбор порта производится при запуске программы.
Управление осуществляет программа MAKELAB.exe, формирующая меню выбора лабораторной работы, требуемого пункта работы и изображение рабочей панели (рис. 4), состоящей из следующих окон:
• схема исследуемого устройства (левое верхнее окно),
• панель управления,
• приборная панель (правое верхнее окно),
• органы управления.
В правом верхнем окне «Приборная панель» мoгут располагаться «Таблица» или «График».
Переключения па рабочей панели производятся либо с помощью клавиатуры, либо с помощью «мыши». Включение режима управления от ЭВМ осуществляется нажатием кнопки F2 «Управление от ЭВМ» на панели управления.
В окне «Панель управления» сверху расположены кнопки подключения ползункового потенциометра, находящегося в средней части окна, для регулировки:
частоты сигнала fС (аналог потенциометра «ЧАСТОТА» на панели ручного управления) - ЕУПР;
значения уровня шума (аналог потенциометра «АМПЛИТУДА» на панели ручного управления) - UШ.
В окне «Приборная панель» расположены кнопки переключения: стрелочных приборов, частотомера.

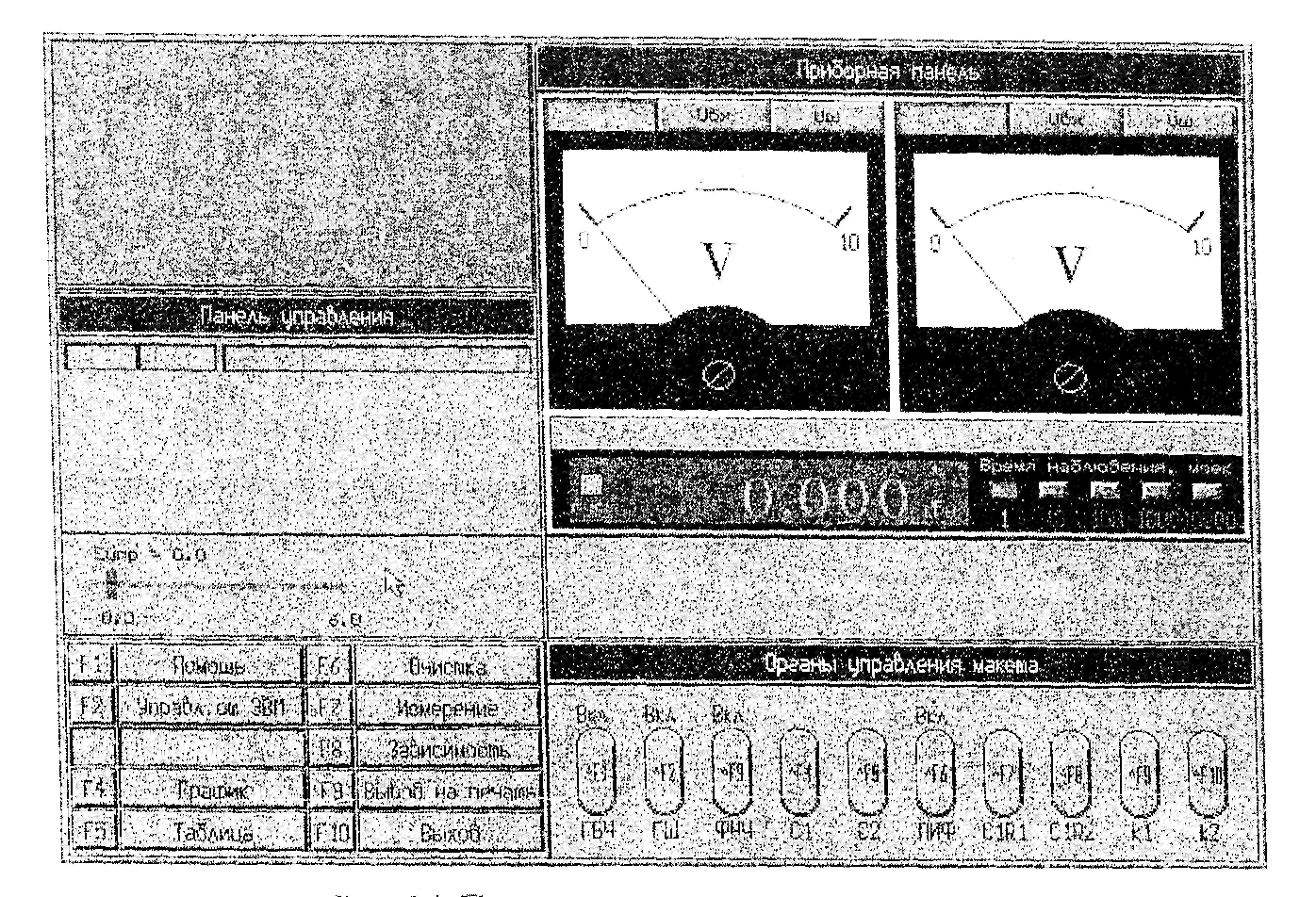

Рис. 4. Рабочая панель.
Приборная панель, график, таблица активизируются в правом верхнем окне при нажатии кнопок «F3», «F4», «F5» соответственно.
Измерения могут выполняться с помощью приборов, отображаемых в окне «Приборная панель» при нажатой кнопке «F3»:
• стрелочных индикаторов с кнопками выбора измеряемой величины, расположенными под ними (ЕУПР, UС, UШ) ;
• частотомера с кнопками:
«Пуск» - запуск встроенного частотомера,
«Время наблюдения» - время счета в мс.
Результаты измерений заносятся в таблицу и график при нажатой кнопке «F7». Результаты измерений сортируются и размещаются в таблице в порядке возрастания аргумента.
Стирание данных в таблице или на графике выполняется с помощью кнопки F6 - «Очистка». После выполнения измерений по указанному пункту работы данные выводятся на печать.
В окне «Органы управления» изображены кнопки, идентичные по функциям кнопкам на лицевой панели лабораторной установки:
«ГВЧ» - «ВКЛ» - кнопка включения генератора.
«ГШ» - «ВКЛ» - кнопка включения генератора шума.
Поле«ФАПЧ»:
«ФНЧ»
«ВКЛ» - кнопка включения ФНЧ.
«С1» и «С2» кнопки подключения конденсаторов С1 и С2.
«ПИФ»
«ВКЛ» - кнопка включения ПИФ.
«C1R1» и «C1R2» - кнопки подключения RC-цепочек с параметрами C1R1 и C1R2.
«Усиление»
«К1» и «К2» - кнопки переключения коэффициентов усиления К1 и К2 петли обратной связи ОС.
Нажатие кнопки отображается на экране дисплея лицевой панели. Кнопки, включение которых не предусмотрено при выполнении текущего пункта лабораторной работы, программно заблокированы от случайного включения.
Программа и порядок выполнения работы.
Ознакомившись с описанием лабораторной установки и составив план проведения эксперимента, включить питание и саму установку нажатием кнопки «Вкл». При работе с компьютером запустить программу MAKЕLAB.exe и выбрать требуемый пункт исследований.
