3. История развития жатвенных машин для уборки хлебов.
В 1826 году в Шотландии изобретатель преподобный Патрик Белл разработал, но не запатентовал жатвенную машину, в которой использовался принцип ножниц для срезания растений; этот принцип используется и сегодня. Машину Белла толкали лошади. Несколько машин Белла были доступны в Соединённых Штатах. В 1834 году в США Хайрам Мур построил и запатентовал первый зерноуборочный комбайн, который мог жать, молотить и обмолачивать зерно. Ранние версии комбайнов тянули упряжки лошадей, мулов или волов. В 1835 году Мур построил полномасштабный вариант длиной 5,2 м (17 футов) и шириной среза 4,57 м (15 футов); в 1839 году одной машиной за один раз было собрано более 20 га (50 акров) урожая. Этот комбайн тянули 20 лошадей, которыми полностью управляли рабочие. К 1860 году на американских фермах использовались комбайны с шириной жатки в несколько метров.
В 1890 году заводским изготовлением комбайнов занимались уже 6 фирм (в том числе Holt), которые выпускали комбайны для продажи. Комбайны этого типа хотя и были очень близки в основном по принципиальной схеме к современным машинам, но резко отличались от последних своим оформлением. Все калифорнийские комбайны выполнялись, главным образом из дерева, имели большой захват режущего аппарата. Передвижение комбайна по полю осуществлялось, главным образом, лошадьми и мулами, которых требовалось до 40 голов, рабочие органы приводились в движение с помощью передач, от ходовых колёс, а с 1889 — от специальной паровой машины. Все это приводило к чрезмерной громоздкости комбайнов и их вес иногда доходил до 15 т.

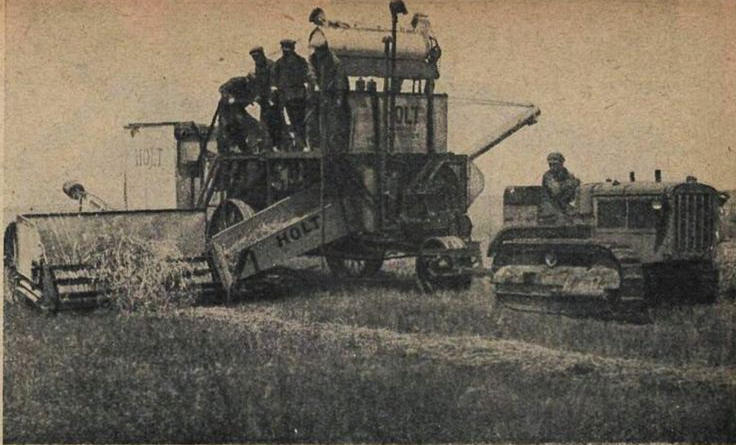

Рисунок
3.1 – Комбайн Holt
В конце 1880-х годов на Тихоокеанском побережье США работало около 600 комбайнов калифорнийского типа. В начале 1890-х годов с целью замены живой тяги механической в качестве двигательной силы начали применять паровые самоходы, от которых в дальнейшем перешли к тягачам-тракторам с двигателем внутреннего сгорания.
Первый комбайн фирмы Holt с 36-футовым (11 м) режущим аппаратом в комплекте со 120-сильным паровым самоходом с отдельным вспомогательным паровым двигателем на раме комбайна был выпущен в 1905 году. В 1907 году той же фирмой Holt на комбайн был установлен двигатель внутреннего сгорания.
Применение в последующие годы более надёжных материалов, совершенных механизмов и лёгких бензиновых двигателей с большим числом оборотов значительно снизило вес комбайна, уменьшило их стоимость и сделало их более доступными для применения в сельском хозяйстве. Однако, эта совершенная машина, несмотря на её громадные преимущества, стала достоянием только крупных хозяйств США, массе же мелких фермеров приобретение и применение комбайнов было недоступно.
Только с 1926 года началось относительно широкое внедрение комбайнов в сельскохозяйственном производстве США. Развитие зернового хозяйства США и высокие цены на хлеб при дороговизне рабочих рук в сельском хозяйстве влияли как на развитие производства комбайнов, так и на их внедрение.
Тем не менее расцвет комбайностроения в США продолжался всего несколько лет. В это время в США лишь 14—15% фермерских хозяйств использовали комбайны. Фермерами Канады в 1928 году было куплено 3657 комбайнов. В 1929 году — 3295, в 1930—1614, а в 1931 — всего 178. Мировой экономический кризис очень сильно сказался на экспорте пшеницы и на производстве комбайнов.
Производство комбайнов, доходившее в 1929 до 37 тыс. в год, упало в 1933 до 300 шт.; многие фирмы совершенно прекратили выпуск комбайнов. Попытки внедрения комбайнов в мелкие фермерские хозяйства — главным образом, за счёт выпуска небольших комбайнов с шириной захвата до 1,5 м — вызвали лишь незначительный рост производства комбайнов.
По данным на 1930 в США насчитывалось 60 803 комбайнов, а к 1936 их число увеличилось до 70 тыс. В 1930 комбайнизацией было охвачено менее 1 % фермерских хозяйств США. Ещё меньше комбайнов в других странах: так, к 1936 в Канаде их было всего 10 500, в Аргентине — 24 800. В европейских странах число комбайнов было незначительно.
В Россию первый комбайн был завезён фирмой Holt в 1913 году на Киевскую сельскохозяйственную выставку. Это была деревянная конструкция на одноленточном гусеничном ходу с 14-футовым (4,27 м) захватом режущего аппарата и бензиновым мотором для одновременного приведения в действие механизмов и передвижения самой машины. Комбайн испытывался на Акимовской машиноиспытательной станции, дал относительно хорошие показатели работы. Но применения в условиях сельского хозяйства России не нашёл — в 1914 году началась Первая мировая война.
Вновь к комбайну возвращаются уже в СССР. В связи с организацией крупного товарного производства в зерновых совхозах СССР в период с 1929 по 1931 организует массовый импорт комбайнов из США. Первые американские комбайны в совхозе «Гигант» блестяще выдержали испытания.
Одновременно с импортом развёртывается собственное производство. В начале 1930 года первенец советского комбайностроения завод «Коммунар» в Запорожье выпустил первые 10 советских комбайнов Коммунар, к концу года общее число произведённых комбайнов достигло 347. С 1931 года начал выпуск комбайнов Ростовский завод имени Сталина «Ростсельмаш» (комбайн «Сталинец»), в 1932 году приступил к производству завод им. Шеболдаева в Саратове (СКЗ — «Саркомбайн», затем Саратовский авиационный завод), которые были однотипны и работали по одному принципу, в то же время у «Сталинца» был больший рабочий захват (6,1 м) и некоторые конструктивные отличия. На «Коммунар» и «СКЗ» ставился бензиновый двигатель автомобильного типа ГАЗ, приспособленный для работы на комбайнах НАТИ и носящий название ФОРД-НАТИ, мощностью 28 л. с. На «Сталинец» устанавливался керосиновый двигатель тракторов СТЗ и ХТЗ мощностью 30 л. с. Передвижение по полю осуществлялось с помощью тракторов СТЗ, ХТЗ и «Сталинец» Челябинского тракторного завода. С тракторами «Сталинец» ЧТЗ комбайны работали по 2 в сцепке.
Все они были не приспособлены для уборки влажного хлеба, в связи с этим в 1936 году Люберецкий завод имени Ухтомского приступил к выпуску северного комбайна конструкции советских изобретателей Ю. Я. Анвельта и М. И. Григорьева — СКАГ-5А (северный комбайн Анвельта—Григорьева 5-й модели), который был приспособлен для уборки влажного хлеба на небольших площадях. Благодаря собственному производству уже к 1935 году зерновые совхозы убирали комбайнами 97,1 % площадей. В уборочную кампанию 1937 года в СССР было уже около 120 тысяч комбайнов, собравших 39,2 % зерновых колосовых, обеспечив тем самым значительное снижение потерь при уборке, которое достигало 25 % при использовании лобогреек, даже несмотря на многочисленные ограничения в работе и наличие конструктивных недостатков. После Великой Отечественной войны в СССР были произведены крупные научные исследования, существенно обогатившие теорию зерноуборочного комбайна. В частности, была детально исследована роль отбойного битера и соломотряса в процессе сепарации зерна, что позволило существенно повысить эффективность работы указанных узлов. Были произведены исследования аэродинамических свойств грубого вороха, что позволило существенно улучшить эффективность очистки зерна. На основании указанных достижений в 60-е годы были разработаны проекты высокопроизводительных (для тех лет) комбайнов типов СК-5 и СК-6. Первыми самоходными зерноуборочными комбайнами в СССР были С-4, выпуск которых начался в 1947 году. В 1956 году появились самоходные комбайны СК-3, в 1962 году — СК-4, а в 1969 году — СКД-5 «Сибиряк». С 1970 года заводом «Ростсельмаш» выпускается комбайн СК-5 «Нива», а Таганрогским комбайновым заводом комбайн СК-6-II «Колос».

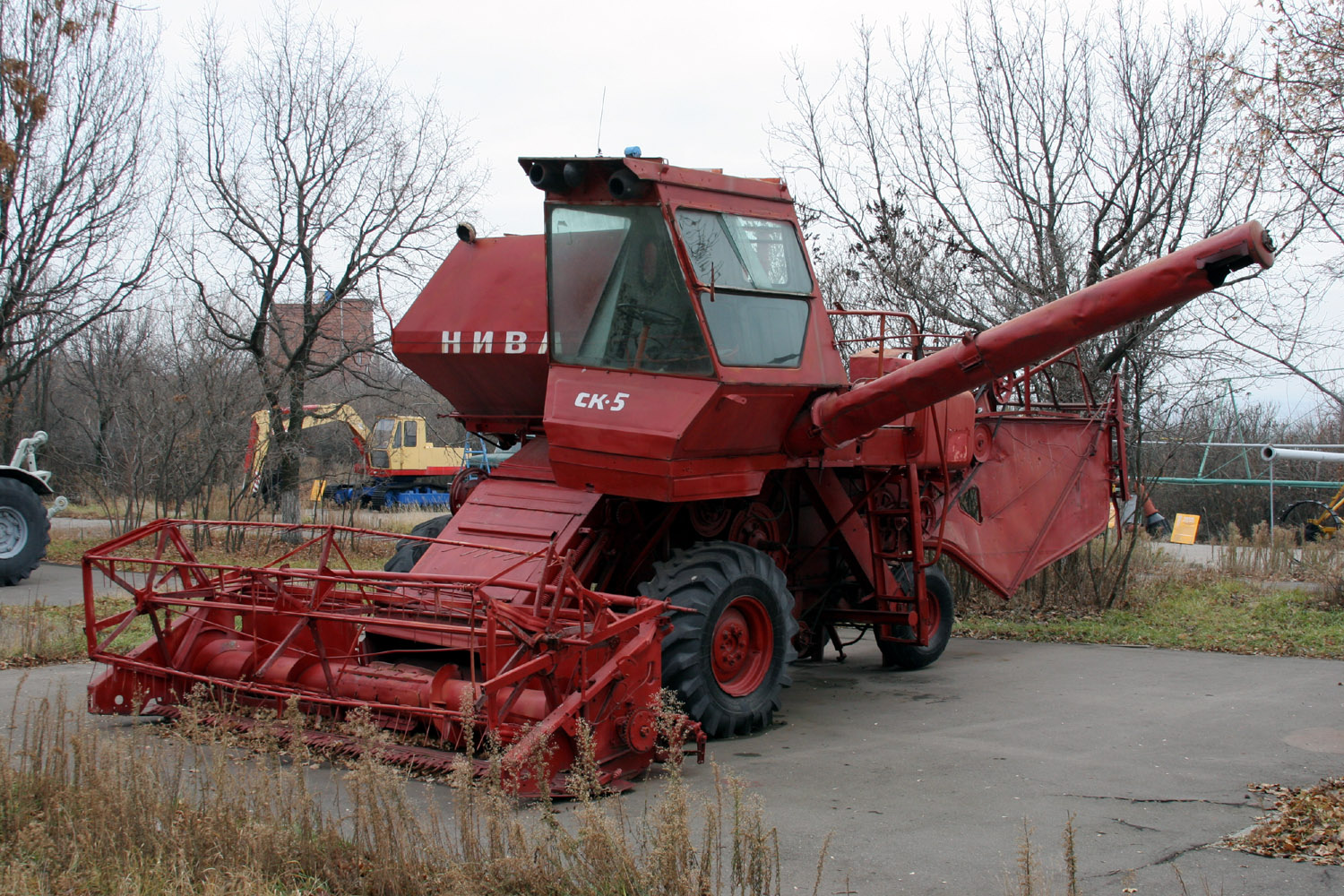

Рисунок 3.2 – Комбайн СК-5 «Нива»
