Часть 3. Назначим сетевым устройствам ip-адреса и проверим подключения
Основная часть параметров IP-адресации для данной сети уже настроена. Для завершения настройки адресации выполним следующие шаги.
Шаг 1: Настроем IP-адресацию на интерфейсах локальной сети (LAN) маршрутизатора. (Рис. 13)
Рис. 12. Настройка IP-адреса на LAN
Шаг 2. Настроем IP-адресацию на коммутаторе, включая шлюз по умолчанию. (Рис. 14)
Рис. 13.Настройка IP-адреса на коммутаторе
Шаг 3. Настроем IP-адресацию на User-4, в том числе шлюз по умолчанию. (Рис. 15)

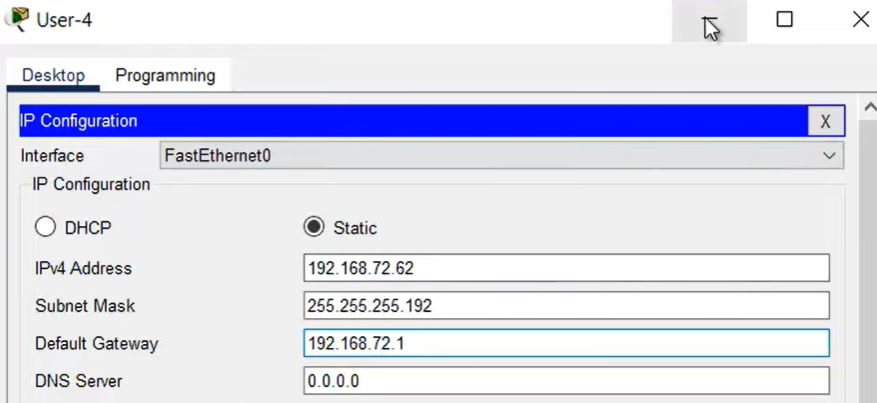

Рис. 14.Настройка IP-адреса на User-4
Шаг 4. Проверим подключение.
Проверим подключение с User-4. Успешно отправили эхо-запрос на каждый IP-адрес, перечисленный в таблице адресации.
Задание 11.10.1
Рис. 15. Топология задания
Требования
Таблица 9. Таблица адресации
Устройство |
Интерфейс |
IP-адрес |
Маска подсети |
Шлюз по умолчанию |
East |
G0/0 |
172.19.67.1 |
255.255.255.224 |
- |
|
G0/1 |
172.19.67.33 |
255.255.255.224 |
- |
|
S0/0/0 |
172.19.67.97 |
255.255.255.252 |
- |
|
G0/0 |
172.19.67.65 |
255.255.255.240 |
- |
West |
G0/1 |
172.19.67.81 |
255.255.255.240 |
- |
|
S0/0/0 |
172.19.67.98 |
255.255.255.252 |
- |
ES-1 |
VLAN 1 |
172.19.67.2 |
255.255.255.224 |
172.19.67.1 |
ES-2 |
VLAN 1 |
172.19.67.34 |
255.255.255.224 |
172.19.67.33 |
WS-1 |
VLAN 1 |
172.19.67.66 |
255.255.255.240 |
172.19.67.65 |
WS-2 |
VLAN 1 |
172.19.67.82 |
255.255.255.240 |
172.19.67.81 |
E1-22 |
NIC |
172.19.67.30 |
255.255.255.224 |
172.19.67.1 |
E1-47 |
NIC |
172.19.67.62 |
255.255.255.224 |
172.19.67.33 |
W1-201 |
NIC |
172.19.67.78 |
255.255.255.240 |
172.19.67.65 |
W2-87 |
NIC |
172.19.67.94 |
255.255.255.240 |
172.19.67.81 |
Определим требований к архитектуре
· Создаем дизайн адресации. Следуем указаниям, приведенным в учебной программе относительно порядка подсетей.
· Подсети должны быть смежными. Между подсетями не должно быть неиспользуемого адресного пространства.
Обеспечим максимально эффективную подсеть для канала «точка-точка» между маршрутизаторами.
Документируем свой проект сети в таблице, подобной приведенной ниже. (Таблица 10)
Таблица 10. Проект сети
Описание подсети |
Необходимое количество узлов |
Сетевой адрес/CIDR |
Первый используемый адрес узла |
Широковещательный адрес |
East – G0/0 |
19 |
172.19.67.0/27 |
172.19.67.1/27 |
172.19.67.31/27 |
East – G0/1 |
23 |
172.19.67.32/27 |
172.19.67.33/27 |
172.19.67.63/27 |
West – G0/0 |
11 |
172.19.67.64/28 |
172.19.67.65/28 |
172.19.67.79/28 |
West – G0/1 |
7 |
172.19.67.80/28 |
172.19.67.81/28 |
172.19.67.97/28 |
East West |
2 |
172.19.67.96/30 |
172.19.67.97/30 |
172.19.67.99/30 |
Производим конфигурацию.
Назначим первые доступные IP-адреса маршрутизатору East для двух каналов локальной сети (LAN) и одного канала сети WAN. (Рис. 17)

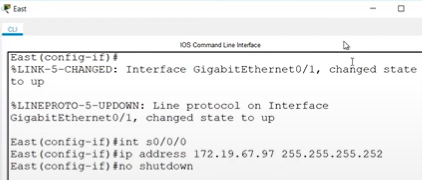

Рис. 16. Назначение IP-адреса маршрутизатору East
Назначим первые доступные IP-адреса маршрутизатору West для двух каналов локальной сети (LAN) и одного канала сети WAN. Последний из используемых IP-адресов Назначим каналу WAN. (Рис. 18)

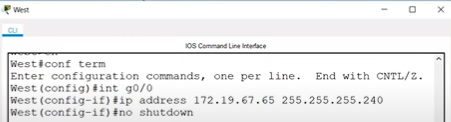

Рис. 17.Назначение IP-адреса маршрутизатору West
· Назначим коммутаторам вторые полезные IP-адреса в соответствующих подсетях .
· Интерфейс управления коммутатором делаем доступным с узлов во всех локальных сетях.
· Назначим коммутаторам вторые полезные IP-адреса в соответствующих подсетях .
