Часть 2. Назначаем сетевым устройствам ip-адресов и проверяем подключения

Основная часть параметров IP-адресации для данной сети уже настроена. Для завершения настройки адресации выполняем следующие шаги. Динамическая маршрутизация EIGRP уже настроена между R1 и R2. (Рис. 8)

Рис. 8. Маршрутизация между R1 и R2

Шаг 1: Настроем интерфейсы VLAN.

a. Настроем оба интерфейса LAN с адресами из таблицы адресации.

б. Настроем интерфейсы таким образом, чтобы узлы локальных сетей имели подключение к шлюзу по умолчанию.

Шаг 2: Настроем IP-адресацию на S3. (Рис. 9)

a. Настроем интерфейс VLAN1 коммутатора с адресацией.

б. Настроем адрес шлюза по умолчанию.

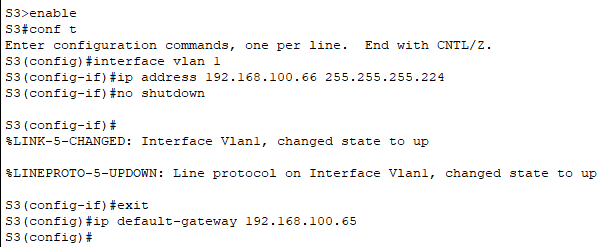

Рис. 9. Настройка IP-адресации S3

Шаг 3: Настроем PC4. (Рис. 10)

Настроем на PC4 адрес узла и шлюз по умолчанию.

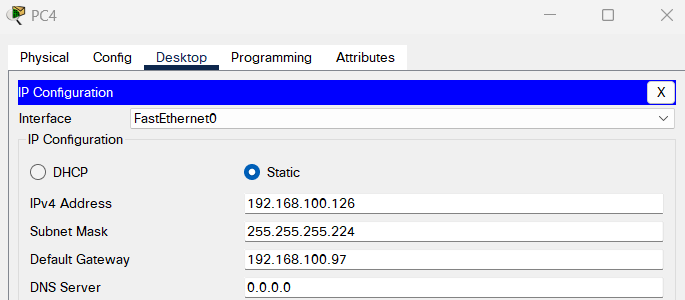

Рис.10. Настройка IP-адресации S4

Шаг 4: Проверяем подключение. (Рис. 11)

Подключение можно проверить только между маршрутизатором R1, коммутатором S3 и компьютером PC4. При этом необходимо иметь возможность успешно отправить эхо-запрос на каждый IP-адрес, перечисленный в таблице адресации.

Рис. 11. Проверка подключения

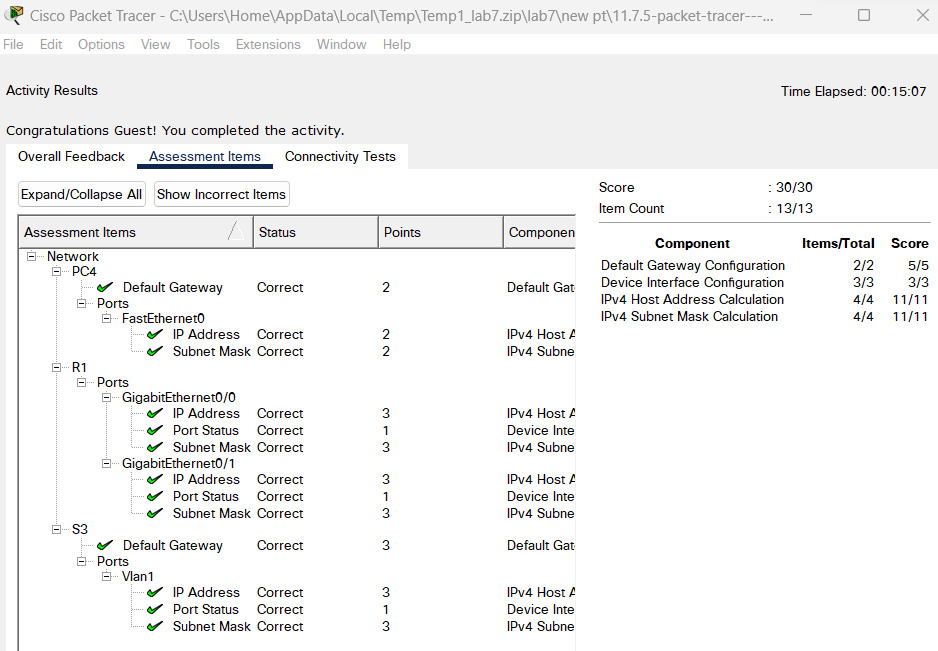

Рис. 12. Проверка выплнения задания

Задание 11.9.3

Таблица 7. Таблица адресации

Устройство	Интерфейс	IP-адрес	Маска подсети	Шлюз по умолчанию
Branch1	G0/0	192.168.72.129	255.255.255.240	-
Remote-Site1	G0/1	192.168.72.97	255.255.255.224	-
Branch1	S0/0/0	192.168.72.145	255.255.255.252	-
Branch2	G0/0	192.168.72.65	255.255.255.224	-
Remote-Site2	G0/1	192.168.72.1	255.255.255.192	-
Branch2	S0/0/0	192.168.72.146	255.255.255.252	-
Sw1	VLAN 1	192.168.72.130	255.255.255.240	192.168.72.129
Sw2	VLAN 1	192.168.72.98	255.255.255.224	192.168.72.97
Sw3	VLAN 1	192.168.72.66	255.255.255.224	192.168.72.65
Sw4	VLAN 1	192.168.72.2	255.255.255.192	192.168.72.1
User-1	NIC	192.168.72.142	255.255.255.240	192.168.72.129
User-2	NIC	192.168.72.126	255.255.255.224	192.168.72.97
User-3	NIC	192.168.72.94	255.255.255.224	192.168.72.65
User-4	NIC	192.168.72.62	255.255.255.192	192.168.72.1

Рис. 13. Топология к заданию
