ЛАБОРАТОРНАЯ РАБОТА «Изучение процесса фильтрования суспензий»
СТУДЕНТ: Дмитриева С.А. ГРУППА О-34
I. Цель работы
Экспериментальное определение удельного сопротивления слоя осадка и сопротивления фильтровальной перегородки при фильтровании водной суспензии карбоната кальция при различных движущих силах (разностях давления) и температурах.
II. Схема установки

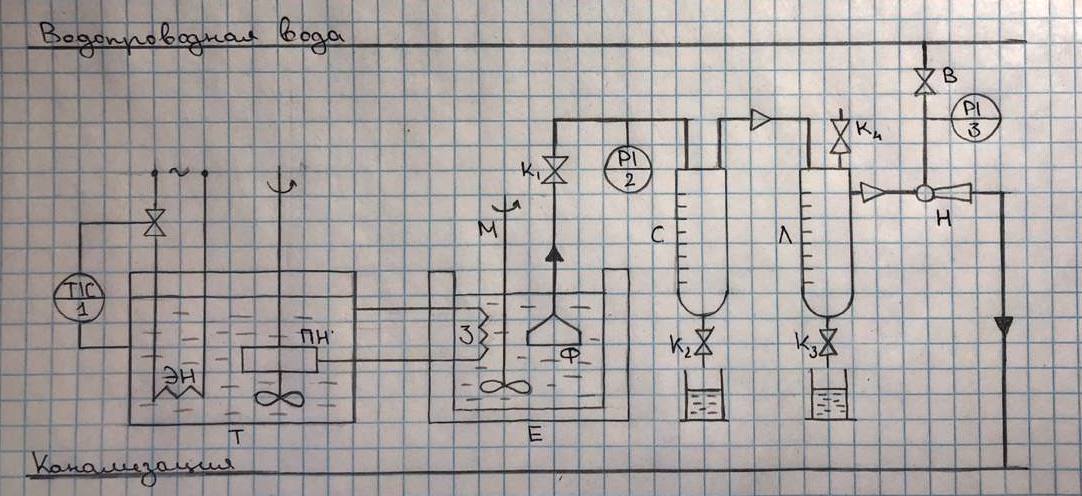

Схема лабораторной установки фильтрования
Ф – погружная воронка; Е – термостатируемая ёмкость с суспензией; Т - термостат; ПН – погружной насос термостата; ЭН – электронагреватель термостата; М – мешалка; Н – насос водоструйный; В – вентиль регулирующий; С – сборник фильтрата; З – змеевик; Л – ловушка; К1-К4 – краны
III. Выполнение работы
1. Таблицы опытных данных
Экспериментальные данные по фильтрованию суспензии
Опыт №1
Перепад давления p= 200 мм рт.ст. = 26664,5 Па |
||||
Температура Т= С и вязкость воды = мПас |
||||
Диаметр фильтра dф = 35,5 мм и площадь фильтра A= 989,310-3 м2 |
||||
Толщина осадка hос = 8 мм и его объём Vос= 7914,43710-6 м2 |
||||
Дополнительный объём фильтрата V = 18 см3 |
||||
№ п/п |
Объём жидкости в сборнике, Vс, см3 |
Время фильтрования t, с |
Общий объём фильтрата, Vф10-6 м3 |
|
1 |
0 |
23 |
18 |
1,2778 |
2 |
25 |
65 |
43 |
1,5116 |
3 |
50 |
120 |
68 |
1,7647 |
4 |
75 |
185 |
93 |
1,9892 |
5 |
100 |
265 |
118 |
2,2458 |
6 |
125 |
355 |
143 |
2,4825 |
7 |
150 |
455 |
168 |
2,7083 |
Опыт №2
Перепад давления p= 300 мм рт.ст. = 39996,7 Па |
||||
Температура Т= 25С и вязкость воды = 8,910-1 Пас |
||||
Диаметр фильтра dф = 35,5 мм и площадь фильтра A = 989,310-3 м2 |
||||
Толщина осадка hос = 7 мм и его объём Vос= 6925,43710-6 м3 |
||||
Дополнительный объём фильтрата V = 19 см3 |
||||
№ п/п |
Объём жидкости в сборнике, Vс, см3 |
Время фильтрования t, с |
Общий объём фильтрата, Vф10-6 м3 |
|
1 |
0 |
14 |
19 |
0,7368 |
2 |
25 |
42 |
44 |
0,9545 |
3 |
50 |
78 |
69 |
1,1304 |
4 |
75 |
117 |
94 |
1,2446 |
5 |
100 |
171 |
119 |
1,4370 |
6 |
125 |
223 |
144 |
1,5486 |
7 |
150 |
294 |
169 |
1,7397 |
2. Результаты расчётов
Рассчитайте объёмы осадка, полученного в экспериментах.
А = 0,785 (35,5 мм)2 = 989,310-3 м2
Vос1 = 8мм 989,310-3 м2 = 7914,43710-6 м2
Vос2 = 7мм 989,310-3 м2 = 6925,43710-6 м2
Определите отношения объёмов осадка и фильтрата κос для каждого эксперимента делением объёма осадка на объём фильтрата, полученного за весь опыт.
κос(1)
=
= 47,110
κос(2)
=
=
40,979
Определите константы фильтрования: константу Mф как тангенс угла наклона прямой на графике и константу Nф как отрезок, отсекаемый прямой на вертикальной оси графика.
Опыт 1: Опыт 2:
Mф =0,0064 Mф =0,0064
Nф = 0,6576 Nф = 0,6512
На основе полученной константы Mф определите удельное сопротивление осадка:
rос(1) = 7969
rос(2) =
На основе полученной константы Nф определите сопротивление фильтровальной перегородки:
Rф.п.(1) =
Rф.п.(2) =
По уравнению (9.1) вычислите скорости процесса фильтрования в начале и в конце опыта.
3. Графики

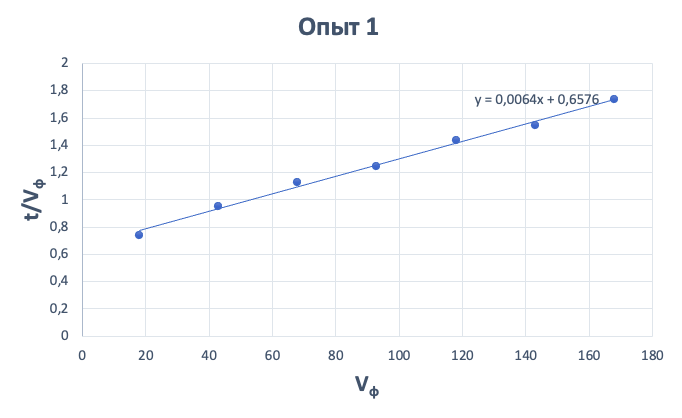

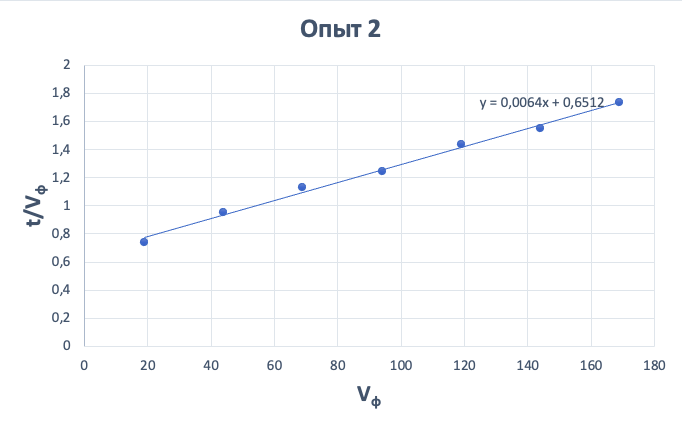

График по данным первого опяты
4. Выводы
